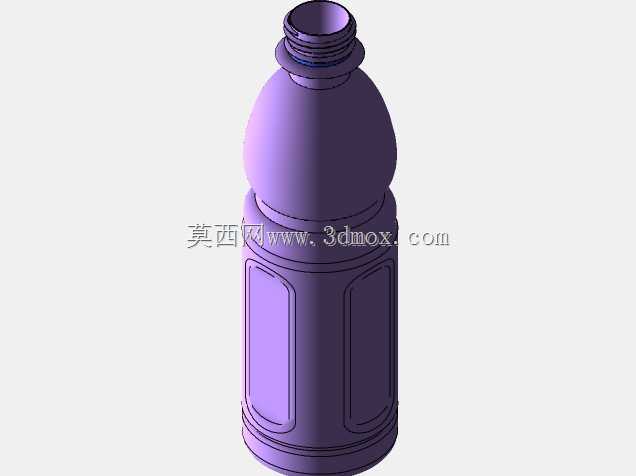

带防滑凹槽螺纹口饮用塑料瓶结构设计

　　日常快消品领域的液体包装环节，塑料瓶是应用覆盖范围最广的容器形式，从常温饮用水、功能饮品到低温冷藏饮料，多数都采用PET材质吹塑成型的瓶体作为承载结构，这类容器的设计需要兼顾灌装生产线适配、终端握持使用、运输堆叠强度、密封可靠性等多维度的工程要求，不能仅做外观曲面的堆砌。这款瓶体的瓶口采用标准外螺纹结构，螺纹段的牙型高度、螺距参数完全匹配市面通用的塑料防盗瓶盖，螺纹起始端做了导向倒角处理，既可以满足高速灌装线上的自动旋盖工序对位需求，避免旋盖过程中出现错牙、滑牙导致的密封失效问题，也能让终端用户手动开瓶、旋合的操作更顺畅，不会出现瓶盖卡滞的情况。瓶口下方设计有一圈限位凸环，凸环的外径尺寸略大于瓶盖配合段的外径，

　　一方面作为旋盖工序的行程限位基准，保证每一个瓶盖的旋紧扭矩、旋合深度都处于工艺要求区间内，另一方面也为防盗环的卡合提供受力支撑，当瓶盖被首次拧开时，防盗环会被凸环阻挡从而与瓶盖本体断裂，给用户明确的开封提示。瓶身上段采用圆弧过渡的收肩结构，曲面曲率经过反复调整，既可以保证吹塑成型过程中型坯的拉伸均匀性，避免出现局部壁厚过薄导致的瓶体强度不足问题，也能在液体灌装完成后的堆码环节，将上层瓶体传递下来的竖向载荷均匀分散到瓶身侧壁，不会出现应力集中导致的肩部开裂、变形问题。瓶身主体的握持区域设计了内凹的防滑槽结构，四个对称分布的内凹面刚好匹配人手握持时的手指贴合弧度，内凹面的深度控制在合理区间，既不会因为凹槽过深导致吹塑成型时局部壁厚超标、

　　原料浪费，也不会因为凹槽过浅导致握持时摩擦力不足，手上沾有水渍的情况下也能稳定拿取，不会出现打滑脱手的情况。瓶身底部采用内凹的底结构设计，底的弧度、支撑环的宽度都经过堆码载荷、跌落测试的验证，当瓶体装满液体从常规高度跌落至硬质地面时，底部的弧形结构可以通过微小的弹性形变吸收冲击能量，避免瓶底开裂漏液；同时底部的支撑环平面度控制在公差范围内，保证瓶体放置在平面上时不会出现倾斜、晃荡的情况，满足商超货架陈列、日常桌面放置的稳定性要求。从结构设计的建模逻辑来看，这款瓶体采用曲面建模方式构建整体轮廓，所有曲面之间都做了G2连续过渡，没有尖锐的棱角突变，一方面是为了吹塑脱模时的顺畅性，避免出现脱模卡滞导致的瓶体表面划伤、变形，

　　另一方面光滑过渡的曲面也能提升瓶体的视觉质感，瓶身标签粘贴区域的圆柱段直径保持一致，圆柱段的高度尺寸匹配常规饮料标签的高度规格，标签粘贴区域的表面粗糙度控制在合理范围，既可以保证标签粘贴后的附着力，不会在运输、冷藏过程中出现标签起翘、脱落的问题，也不会因为表面过于粗糙导致标签粘贴时出现气泡、褶皱。在壁厚设计上，瓶体不同区域的壁厚做了差异化分配，瓶口螺纹段、底部支撑环、堆码受力的肩部区域壁厚相对更大，保证这些受力集中区域的结构强度，而瓶身握持的非主要受力区域壁厚适当减薄，在满足整体强度要求的前提下尽可能降低原料用量，控制单瓶的生产成本，符合快消品包装轻量化的行业趋势。这款瓶体的整体尺寸适配常规500ml容量的饮品灌装需求，瓶身最大外径、整体高度都适配现有标准饮料灌装线的卡瓶板、输送导轨、旋盖头等工装尺寸，不需要对现有生产线做大规模改造就可以直接投产，大幅降低了产品落地的适配成本。
