苏27喷气式歼击机整机结构三维数模

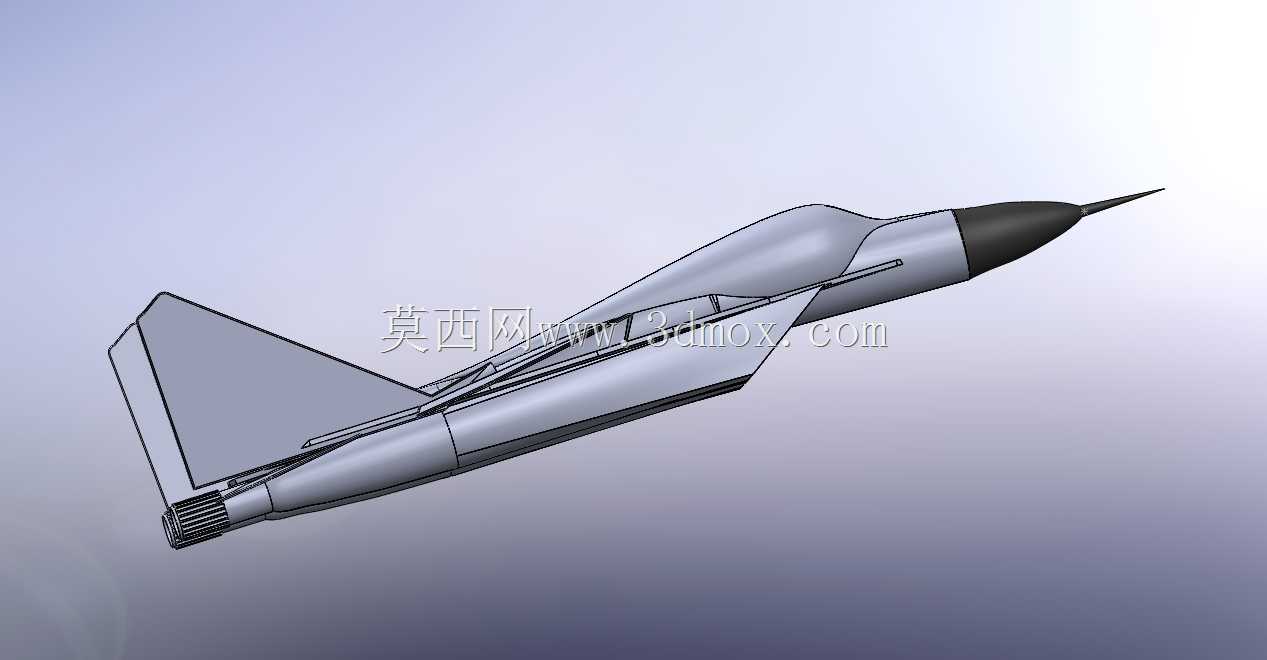

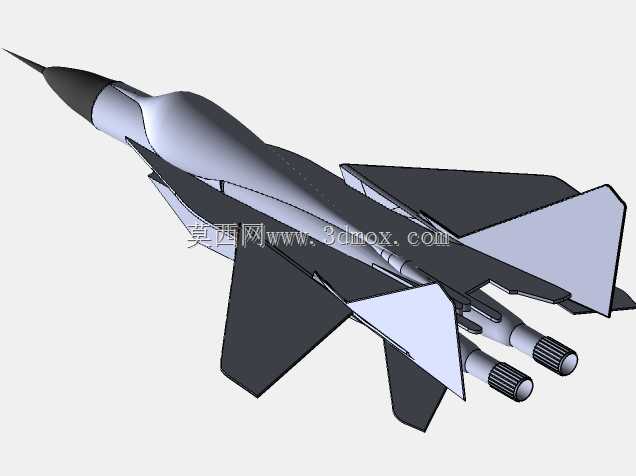

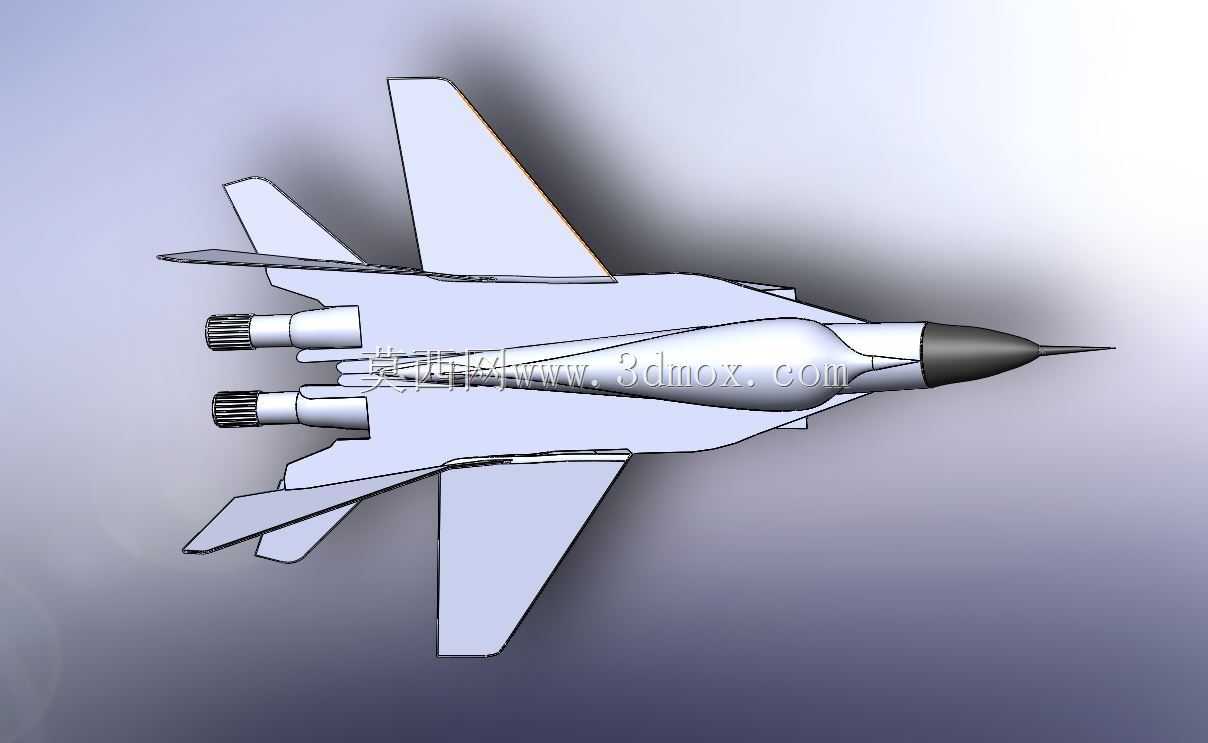

　　该三维数模还原了苏27喷气式歼击机的核心气动布局与结构特征，建模过程中优先保障了翼身融合体的曲面连续性，机头雷达罩采用尖锥修形设计，过渡段与座舱盖的曲面衔接处做了G2连续处理，避免后续气动仿真计算时出现曲面畸变问题。从实际应用场景来看，这类战机三维数模可用于航空类专业教学演示、航模设计参考、虚拟仿真训练场景的装备素材搭建，也可作为飞行器结构设计入门阶段的逆向参考案例，帮助设计人员理解重型歼击机的整体布局逻辑。

　　模型的整机气动布局延续了苏27经典的边条翼设计，边条从机头雷达罩后端延伸至主翼前缘，在大迎角飞行状态下可拉出稳定脱体涡，提升主翼升力系数，建模时边条的后掠角、厚度变化均参考实机比例做了还原，主翼采用后掠翼设计，翼面与机身融合段的过渡曲面做了加厚处理，对应实机的翼身结构承力区域，垂尾采用双垂尾布局，布置在发动机舱外侧的尾撑结构上，垂尾后缘设置有方向舵结构，平尾为全动平尾设计，转轴位置与机身尾段的承力框位置对应，可直观展示全动平尾的偏转运动边界。

　　动力系统部分，模型还原了两台大推力涡扇发动机的舱体结构，发动机舱采用吊挂式布局布置在机身下方，尾喷口做了可收敛扩张的结构示意，尾喷管的调节片做了分块建模，可直观展示加力状态下尾喷口的调节逻辑，发动机舱与机身之间的整流包皮做了曲面过渡，降低飞行过程中的干扰阻力。起落架部分虽未做极致细化，但预留了前起落架、主起落架的安装接口位置，前起落架舱位于机头下方，主起落架舱位于机翼与发动机舱的衔接位置，安装边界的尺寸预留符合实机起落架收放的空间需求，后续若要细化起落架结构可直接基于现有接口拓展。

　　建模过程中对整机的重心位置做了合理匹配，重心位于主翼气动焦点前方，符合静稳定飞行器的布局要求，机身内部的空间划分也参考实机做了示意，包括前机身的雷达舱、座舱段、中部机身的燃油舱与设备舱、后机身的发动机舱段，各舱段之间的隔框位置做了简化示意，可帮助设计人员理解重型战机的内部空间分配逻辑。座舱部分采用整体式水泡形座舱盖设计，座舱盖的曲面弧度符合飞行员的视野要求，风挡位置做了加厚处理，对应实机的防弹风挡结构，座舱内部预留了弹射座椅、驾驶杆、仪表板的安装空间，可根据后续需求细化座舱内部结构。

　　从外形尺寸的比例还原来看，模型的机长、翼展、机高比例符合实机的尺寸参数，各气动舵面的偏转角度预留了合理的运动范围，平尾的上下偏转角度、垂尾方向舵的左右偏转角度、副翼的差动偏转角度均符合实机的操纵行程范围，可直接用于飞行动画的制作。机翼下方预留了武器挂点的安装位置，包括翼尖挂架、翼下挂架、机腹中线挂架、进气道下方挂架的位置均做了标识，后续可拓展挂载副油箱、空空导弹、空地弹药等模型，满足不同场景的使用需求。进气道采用矩形二元进气道设计，布置在翼身融合体下方，进气道前缘做了斜切处理，对应进气道的可调斜板位置，可直观展示超音速飞行状态下的进气调节逻辑，进气道内部的S型弯道做了简化示意，避免发动机叶片直接暴露在雷达入射方向，符合苏27的隐身修形设计思路。

　　需要注意的是，该模型为外观结构与整体布局的参考数模，未做内部管路、航电系统、起落架收放机构的极致细化，若用于工程级别的结构仿真或生产制造参考，还需进一步补充承力结构的细节、材料属性参数、连接结构的设计，但作为布局参考、教学演示、虚拟场景搭建的素材，其曲面质量、结构比例、布局完整性均能满足使用需求，建模过程中对各部件的分件做了合理处理，机身、机翼、垂尾、平尾、发动机舱、座舱盖均为独立部件，可单独拆分编辑，方便后续的修改与拓展使用。
