盒型壳体分模结构拔模设计方案

　　这套盒型壳体的分模结构，核心是面向小尺寸注塑类盒体零件的量产需求做的拔模验证，日常在消费电子小型收纳仓、仪表内置防护壳、低压电器接线盒这类场景里，这类三层叠合的盒体结构应用十分普遍，很多做小型防护壳体的结构工程师在开模前都会先做这类拔模校验，避免后续开模出现粘模、拉伤的问题。

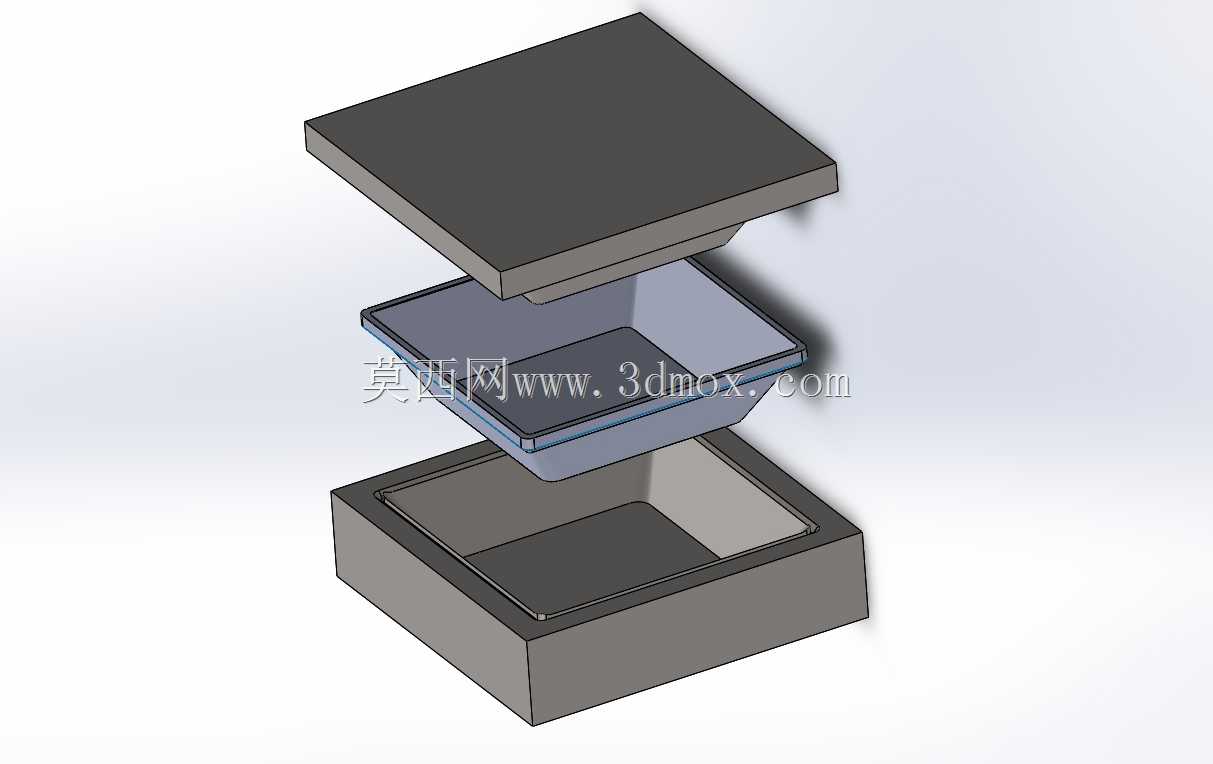

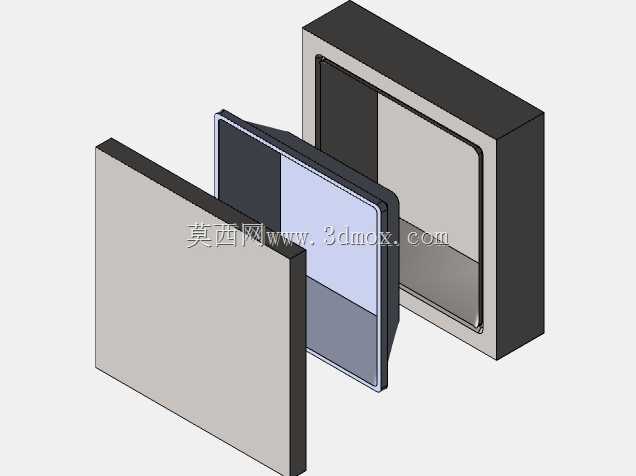

　　从结构拆分来看，整个组件分为上盖、中间密封隔层、下壳体三个独立零件，分模线做在各零件的配合止口位置，没有外露的分模痕迹，能保证壳体外观面的完整性，做表面晒纹、喷涂处理的时候不会出现分模线错位导致的外观缺陷。拔模角度的设置完全顺着模具开模方向做统一调整，外表面拔模斜度控制在1.5度，内表面因为要和内置元器件做贴合，拔模斜度设置为1度，既保证开模时零件能顺利从型腔脱出，又不会因为拔模角度过大导致内壁和内置组件的配合间隙超差。

　　设计时特意把分模线隐藏在止口配合面的内侧，装配完成后从外部完全看不到分模接痕，上盖的内凹锥面和中间隔层的外锥面做锥面配合，配合锥度和拔模角度保持一致，装配时能自动导正，不需要额外做定位柱就能保证上下零件的同轴度，减少了模具上的定位结构加工量，也降低了装配时的对位难度。下壳体的底部做了均匀的壁厚设计，整体壁厚保持在2mm，转角位置全部做R1.5的圆角过渡，避免注塑时出现应力集中导致的开裂，也能让塑胶熔体在型腔内的流动更顺畅，减少缺胶、困气的成型缺陷。

　　从安装边界来看，整个壳体闭合后的整体外轮廓尺寸控制在80mm80mm45mm的范围内，适合内置尺寸在65mm65mm35mm以内的小型功能模块，下壳体的侧壁外侧没有做额外的凸台、卡扣结构，安装时可以直接嵌入到外部设备的预留安装槽内，配合槽位的限位筋就能完成固定，不需要额外打螺丝或者做卡扣连接，适合快速装配的量产场景。中间隔层的作用是把壳体内部分成上下两个独立腔体，上腔体可以放置触控面板、显示模块这类需要靠近上盖的组件，下腔体可以放置电路板、电池这类核心功能部件，隔层和上下壳体的配合面都做了0.2mm的预压量，装配后能起到一定的防尘隔振效果，不需要额外加密封胶圈就能满足日常室内使用的防护要求。

　　做拔模分析的时候，特意对所有竖直方向的筋位、止口、内壁面做了逐一校验，没有出现倒扣结构，所有面的拔模方向都统一指向模具开模方向，不需要做滑块、斜顶这类复杂的模具抽芯结构，能大幅简化模具结构，降低模具加工成本，也能减少后续量产时的模具故障点。上盖的顶面做了0.5mm的微下沉平面，方便后续做丝印、贴膜等表面处理，不会因为顶面弧度导致标识粘贴不平整。下壳体的底部四个角做了0.3mm的垫高凸点，放置在平面上时不会因为底部平面度问题出现晃动，也能减少底部和安装面的摩擦刮花。

　　在实际量产适配中，这类结构可以直接适配PP、ABS、PC等常用注塑材料，不同材料只需要根据材料的收缩率微调尺寸参数，拔模角度不需要做调整，因为拔模角度的设置已经预留了不同材料的成型余量，哪怕是加了玻纤的增强材料，也不会出现开模拉伤的问题。很多做小型智能硬件、工控仪表的结构设计，都会参考这类三层叠合的盒体拔模方案，因为结构简单、模具成本低、装配效率高，非常适合年出货量在几万到几十万级别的量产项目，不需要为了复杂的模具结构投入额外的开模成本，也能保证产品成型后的外观和装配精度。
