线性电位计滑动执行机构钣金支架

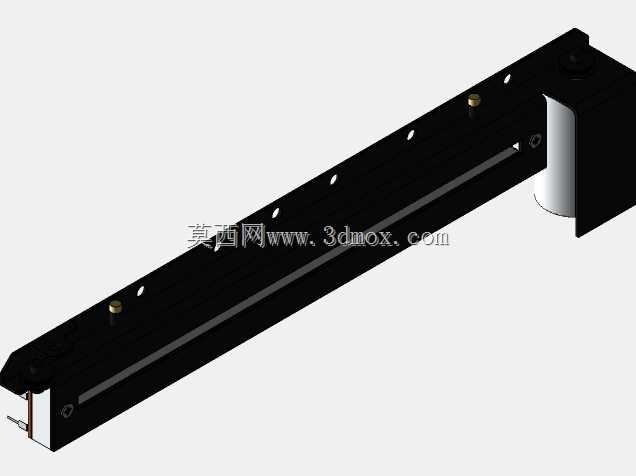

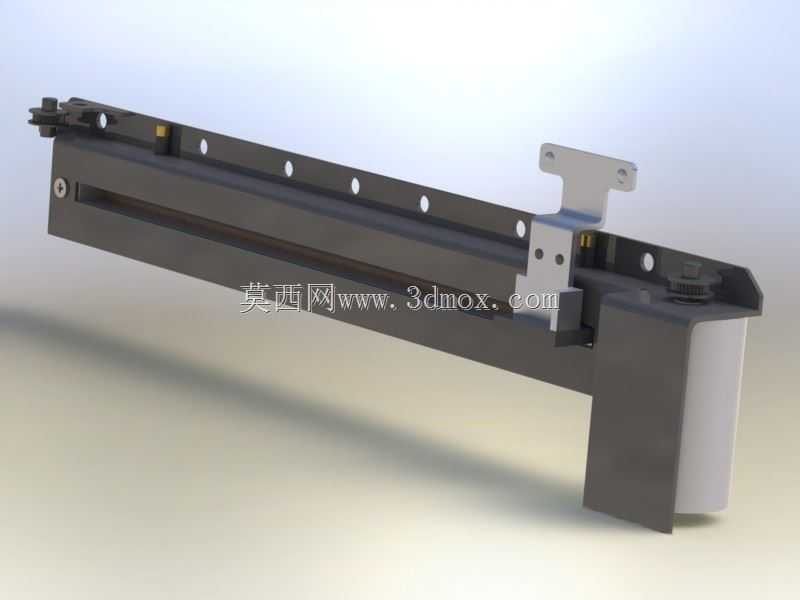

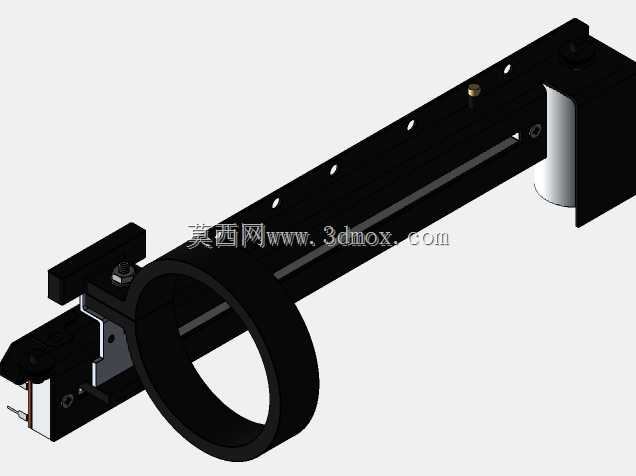

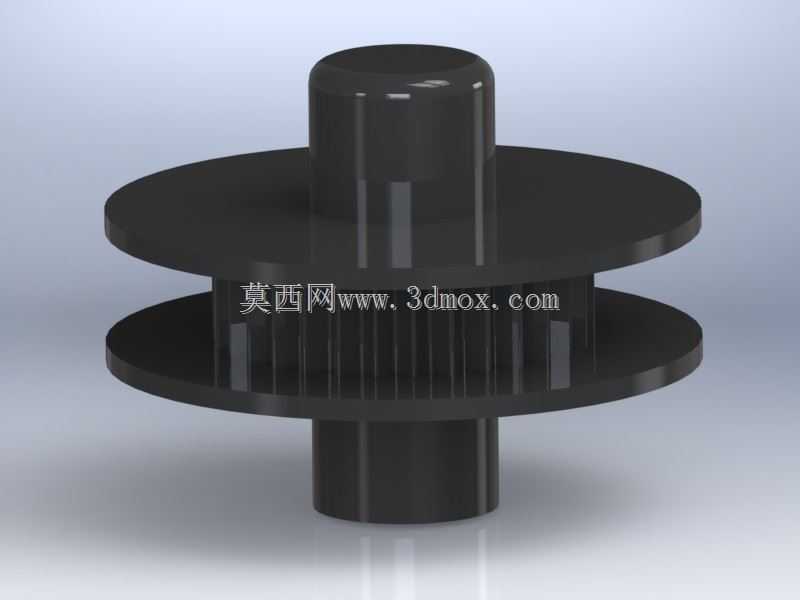

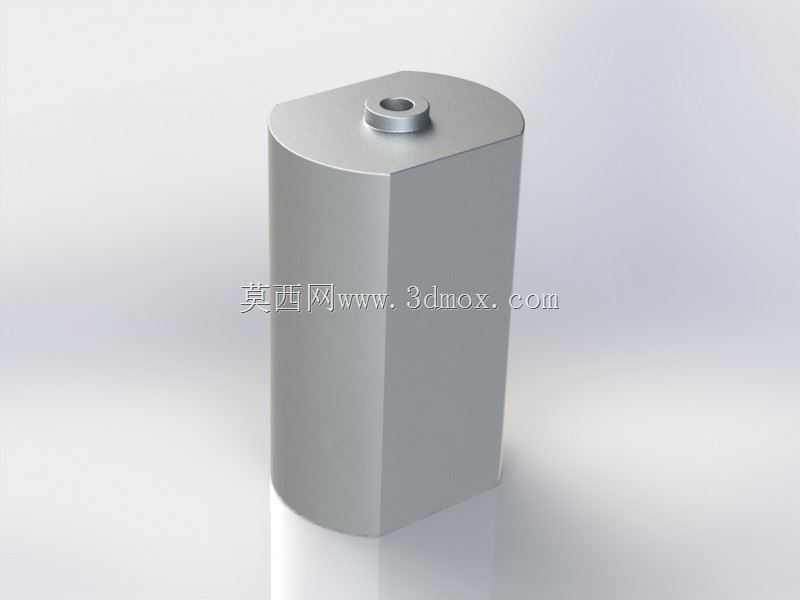

　　这套结构面向小型直线位移检测与反馈场景，核心是把直流电机、皮带传动、滑动触点和碳条电阻整合在一个紧凑的钣金承载件上。实际使用时，电机通过皮带牵引滑块沿导向方向移动，滑块上的接触片压在总电阻约10kΩ的碳条表面，随着接触位置变化，输出端分压随之改变，控制系统可依据电阻反馈换算滑块当前位置，从而构成低成本的线性位置检测单元。

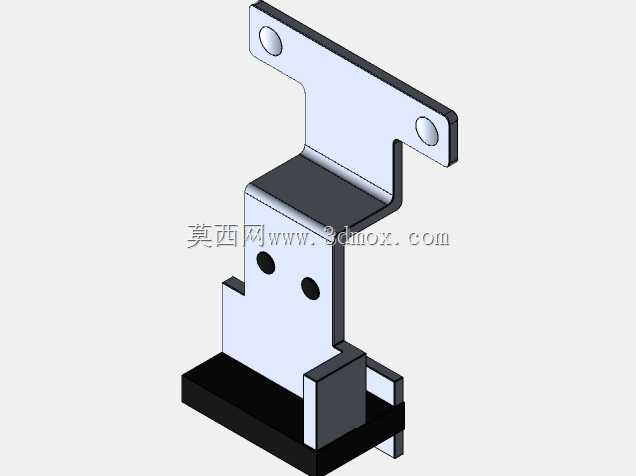

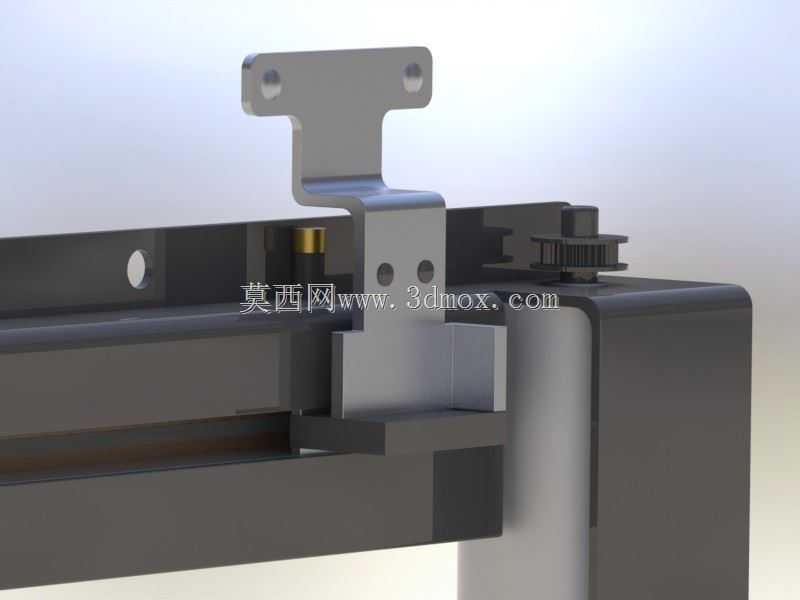

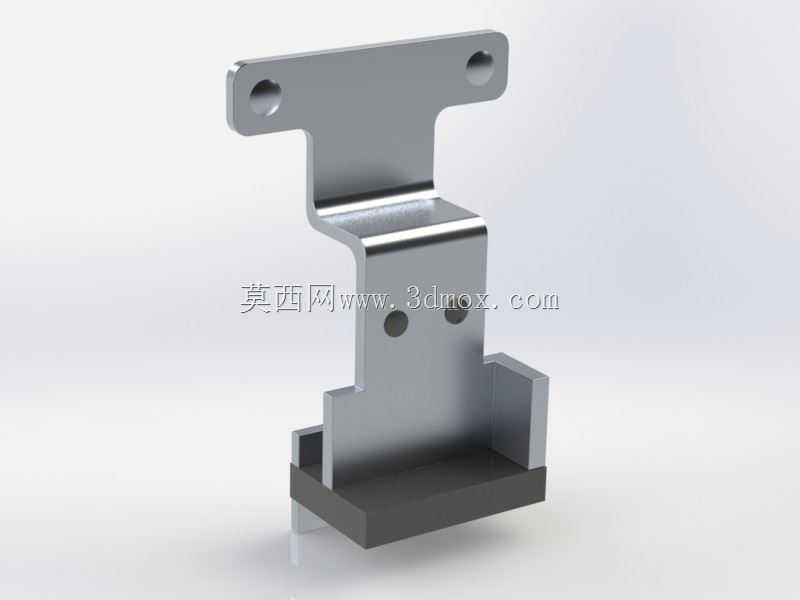

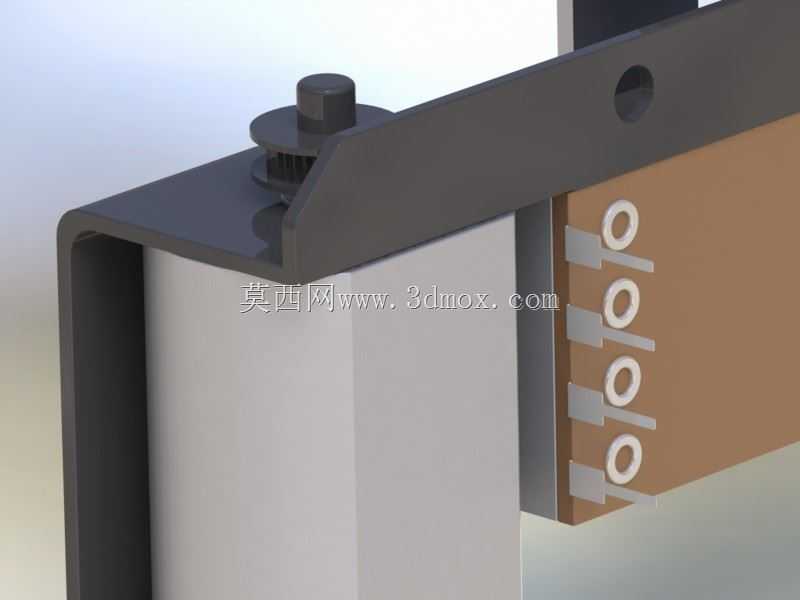

　　从结构布置看，支架上部采用带双耳孔的水平安装翼，两个通孔用于将整个组件固定到设备面板或机架立面上；中部通过两级折弯形成退让空间，既避开皮带、滑块和触点的运动包络，也让上部安装面与下部工作区保持必要高度差。下部为槽形承托区域，两侧立边和底板共同约束滑块、电阻条及相关传动件的安装位置，前侧开口便于装配接触片和后续检查磨损状态。

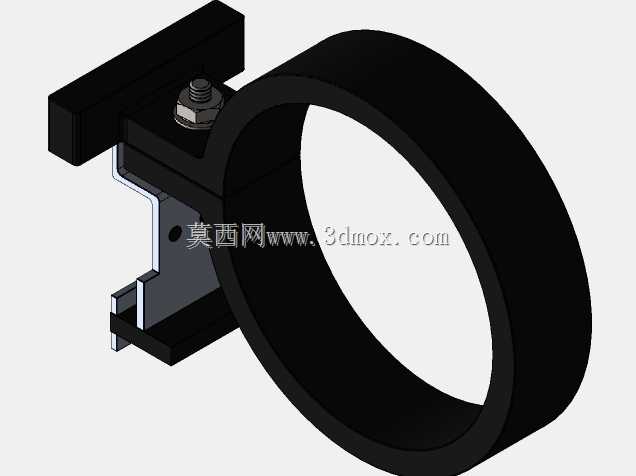

　　建模时需要重点控制折弯顺序与孔位关系。顶部安装孔承担整机定位，孔距应与配套面板一致；中部折弯半径不能过小，否则钣金成形后容易在弯折区产生应力集中，也会压缩内部走线和传动件空间。下部槽宽、底平面度和两侧立边的平行度直接影响滑块运动阻力，若立边偏斜，触点在碳条上的压力会不均匀，长期运行后可能出现反馈跳变或接触不良。

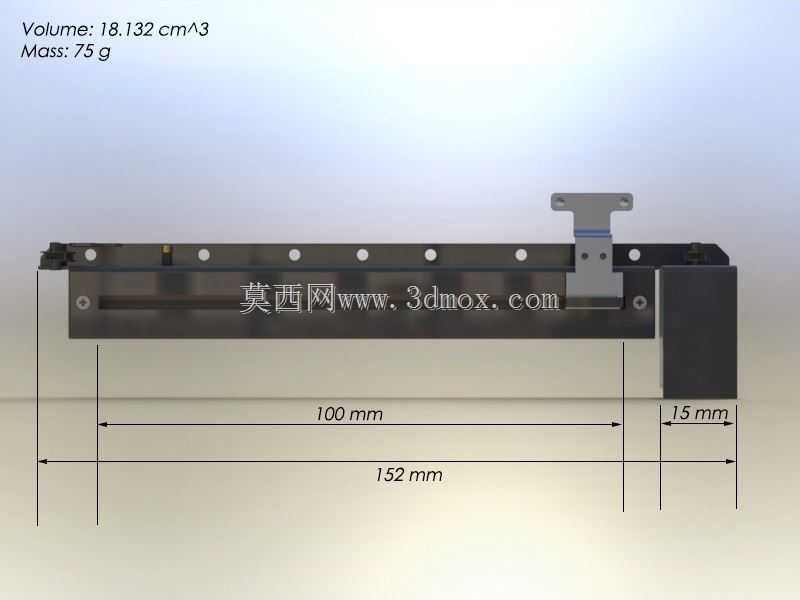

　　该类机构常见于教学实验装置、简易自动化夹具、小型风门调节、低成本位移台和电子项目原型验证中。相比成品直线位移传感器，这种方案结构透明、便于改造，适合需要理解电阻分压反馈和直线执行原理的设计人员。选型与建模时应先确定滑块有效行程，再反推碳条长度、皮带轮中心距和支架总高；安装边界方面，顶部固定面需要预留螺钉操作空间，下部槽体前方应保留触点维护距离，后侧则要考虑电机与皮带轮的布置余量。

　　钣金件的厚度选择要兼顾刚性与成形性，过薄会在滑块往复运动中产生颤动，过厚则增加折弯难度和整体重量。接触片所在区域应保证可拆换，碳条支承面需尽量平直，避免因支架变形导致电阻曲线与实际位移不成比例。整体结构并不复杂，但对安装基准、运动包络和维护空间的协调要求较高，适合作为小型线性反馈执行机构的结构设计参考。
