带法兰底座的立式风车结构三维设计

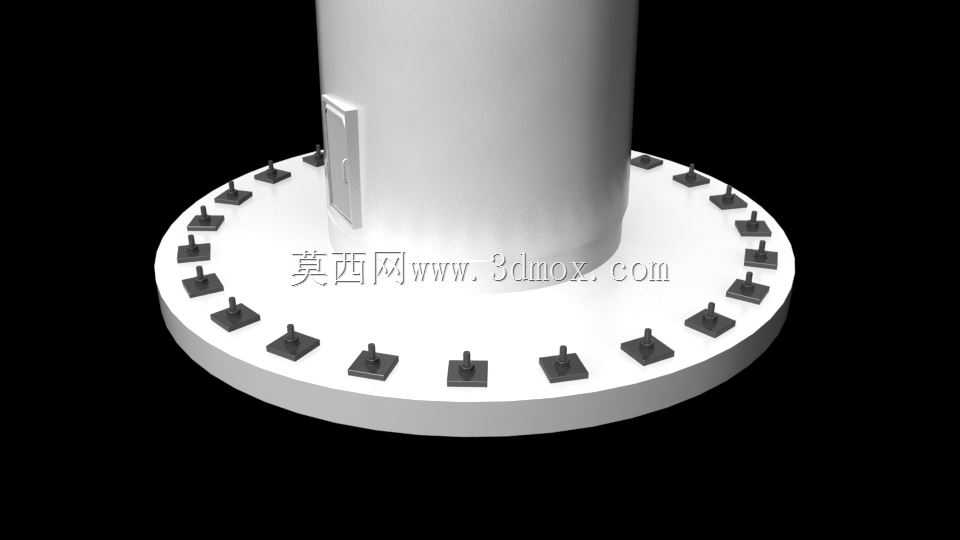

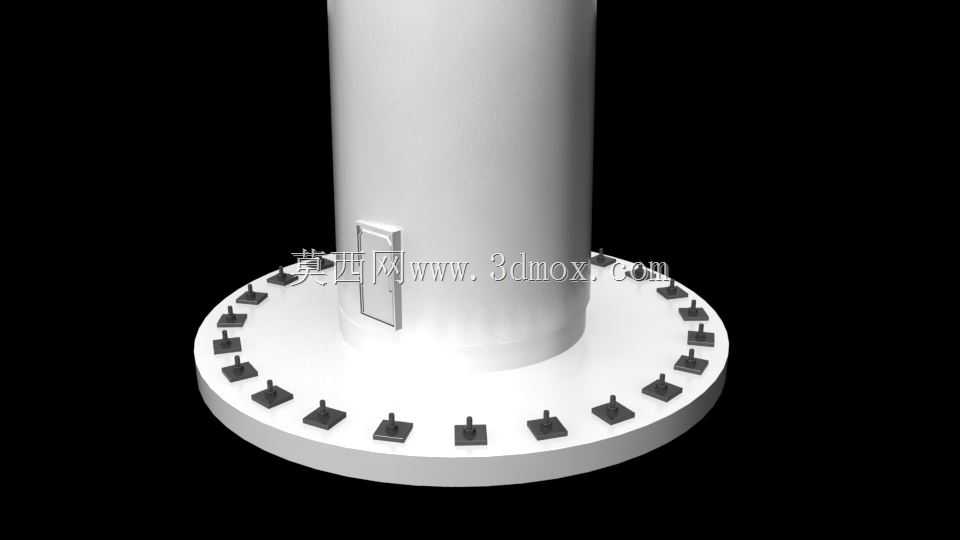

　　这款立式风车结构的设计，首先要考虑户外露天场景的安装适配性，底部采用圆形法兰盘作为安装基座，法兰盘上沿圆周均匀排布16组安装固定位，每个固定位都做了凸台强化处理，避免长期受风力载荷作用出现固定点应力集中开裂的问题，法兰盘与中心立柱采用一体化过渡结构，没有额外拼接焊缝，从结构根源上降低户外长期使用的锈蚀、断裂风险。中心立柱采用等径直筒结构，壁厚根据常规户外小型风力驱动装置的载荷要求做了匹配设计，立柱侧面预留了检修舱门开口，舱门采用嵌入式安装结构，闭合后与立柱外表面齐平，不会额外增加风阻，也能避免雨水顺着缝隙渗入立柱内部，损伤内部布置的传动、储能部件。

　　从实际应用场景来看，这类立式风车结构既可以作为小型景观风力装置布置在园区、文旅场景做动态景观装饰，也可以搭配微型发电模组作为离网区域的小型供电装置，给户外监测设备、景观照明提供低压电力，相比水平轴风车，立式结构的风向适应性更强，不需要额外加装对风转向机构，整体结构更简单，后期维护频次更低。设计过程中首先确定的是安装边界尺寸，法兰盘的外径要匹配常规混凝土浇筑基座的预埋螺栓排布，中心立柱的高度根据使用场景的遮挡情况做适配，保证叶片旋转区域不会被周边构筑物遮挡气流，同时要控制整体重心高度，避免强风天气下出现倾覆风险。

　　法兰盘上的固定凸台每个都做了沉孔设计，安装螺栓可以完全沉入凸台内部，不会突出法兰盘表面，既可以避免螺栓长期外露锈蚀，也能让法兰盘与安装基座表面完全贴合，保证安装后的整体稳定性。立柱与法兰盘的过渡区域做了大圆角过渡处理，分散立柱根部的弯曲应力，毕竟风车在运行过程中，叶片受风力作用会给立柱传递持续的交变弯矩，这个区域是应力集中的高发位置，大圆角过渡配合内部加强筋的结构，可以大幅提升结构的疲劳寿命，减少长期使用后的结构变形问题。

　　在功能特性上，这款结构预留了充足的内部走线空间，立柱内部是中空腔体，可以容纳发电模组、控制电路板、储能电池等部件，所有电气部件都可以布置在封闭的立柱腔体内部，避免户外日晒雨淋加速老化。底部法兰的安装孔位采用等角度圆周排布，安装时不需要刻意对准方向，现场施工的容错率更高，不管是在硬化地面做膨胀螺栓固定，还是在预制混凝土基座上做预埋螺栓固定，都能快速完成对位安装。检修舱门的位置设置在距离法兰安装面合适的高度，运维人员站在地面就可以打开舱门完成内部部件的检修、调试，不需要攀爬设备，降低运维作业的安全风险。

　　设计思路上没有采用复杂的装饰性结构，所有外形结构都服务于功能需求，法兰盘的厚度根据整体设备的重量、最大抗风等级要求做了匹配计算，保证在极端大风天气下法兰盘不会出现翘曲变形，固定螺栓不会被拔出。中心立柱的直径选择兼顾了内部空间需求和风阻控制，直径过小会导致内部部件布置困难，直径过大则会增加不必要的风阻，同时提升材料成本。法兰盘上的固定位数量也是经过载荷计算确定的，均匀排布的固定点可以将整体受力均匀分散到每个安装螺栓上，避免单个螺栓受力过大出现断裂失效。

　　从安装边界来看，这款结构的安装只需要在安装面预留对应排布的螺栓孔即可，不需要额外做复杂的基础改造，法兰盘底部是完全平整的平面，对安装面的平整度要求不高，即使是略有不平整的硬化地面，通过加装调整垫片就可以完成水平校准，保证立柱的垂直度，避免立柱倾斜导致的旋转部件偏磨、运行振动过大等问题。整体结构没有易损的外露部件，除了旋转部分的轴承需要定期加注润滑脂之外，其他结构件都可以做到长期免维护，非常适合无人值守的户外场景使用。
