二十毫米滚珠丝杠支撑座及配套压盖

　　在直线传动模组的布局校核里，丝杠端部的支撑约束往往决定整根轴系的回转精度，这套适配二十毫米规格滚珠丝杠的支撑座与压盖，正是面向中小型数控滑台、桌面级自动化移栽机构、检测设备进给轴所做的安装构件。从实际装机场景来看，这类支撑件多用于丝杠靠近驱动端的固定侧位置，承担丝杠运转过程中的径向承载与轴向限位，把丝杠旋转产生的轴向推力传递到设备安装基板上，避免轴系在高速往复进给时出现窜动。

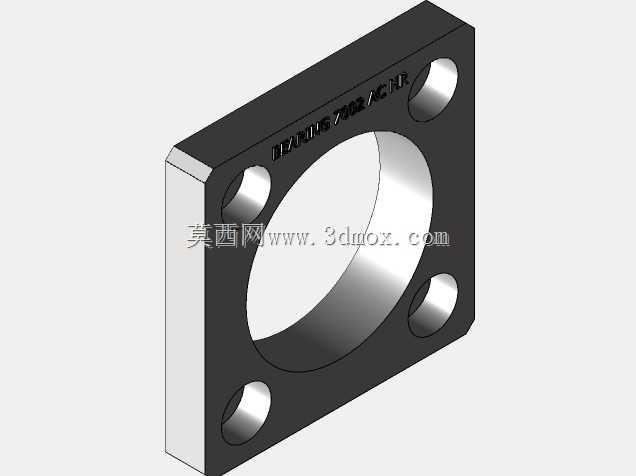

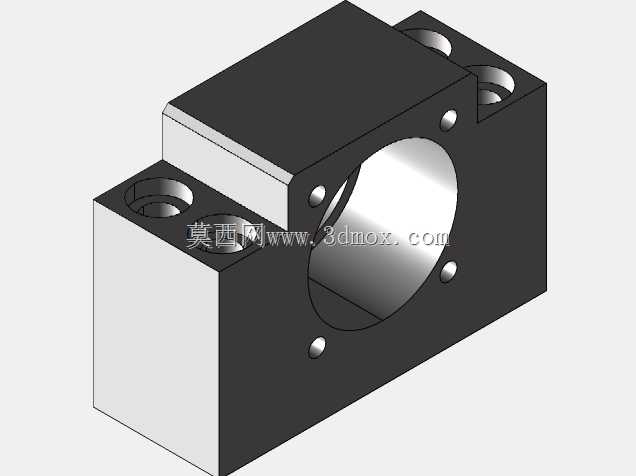

　　建模时优先还原了座体的分体组合逻辑：主体为方块式安装基体，正面开出大直径同轴通孔，用于容纳丝杠端部的配对轴承内圈与轴颈，孔周沿圆周方向布置多颗小型紧固螺钉孔，用来锁紧配套压盖，将轴承外圈轴向压合在基座的台阶孔内，实现轴承的预紧定位；座体顶面与侧上方对称加工出两组贯通沉孔，对应内六角安装螺栓的穿装空间，沉孔深度完全覆盖螺栓头部，锁紧后螺栓顶面不会高出座体表面，不会和周边拖板、护罩发生运动干涉。

　　座体的边角做了规整的直角切边处理，没有多余的外凸弧面，在排布设备安装空间时，可以直接按长方体外包络尺寸预留安装位，相邻的导轨侧边、电机安装法兰、限位开关支架都能贴邻布置，压缩进给轴的整体占用空间。压盖作为独立配合件，轮廓和座体正面安装止口完全匹配，装配后压盖嵌入基座端面的沉台内，二者结合面贴合后不会出现错位台阶，既可以约束轴承外圈的轴向自由度，也能在后期维护拆卸轴承时，通过松开周向螺钉即可分离压盖、取出轴承，不需要暴力敲击座体。

　　从安装边界角度梳理，座体底面为整面贴合基准面，装机时需要和设备安装板的加工面完全贴平，两组贯通安装孔的孔距按照标准丝杠支撑座的通用跨距设计，选型时只要核对丝杠轴径、安装孔位间距、座体总高三个核心尺寸，就能直接替换同规格的市面标准支撑座。结构设计上特意把轴承容纳孔的壁厚做了均匀加厚，在频繁正反转、轴向负载反复冲击的工况下，座体孔位不容易发生形变，长期运行后轴承的同轴度也能保持稳定；侧面预留的多个小孔既可以作为压盖的锁紧孔，部分孔位也可适配油嘴安装，为内部轴承补充润滑脂提供操作空间。

　　在三维装配校核环节，把该支撑座导入进给轴总成后，可以同步模拟丝杠穿装、轴承压入、压盖锁附、螺栓锁紧的全流程装配路径，提前检查孔位对齐情况、压盖和丝杠轴肩的间隙、螺栓工具的操作空间，避免实际加工装机时出现孔位错位、工具无法伸入拧紧的问题。这类构件虽然结构不复杂，但作为传动链的基础支撑件，其形位公差、配合尺寸的准确性直接影响整条进给轴的运行平顺性，建模时所有配合面、孔位的尺寸关联都按照实际加工逻辑做了参数化约束，修改适配不同轴径时也能快速调整对应孔位与外形尺寸。
