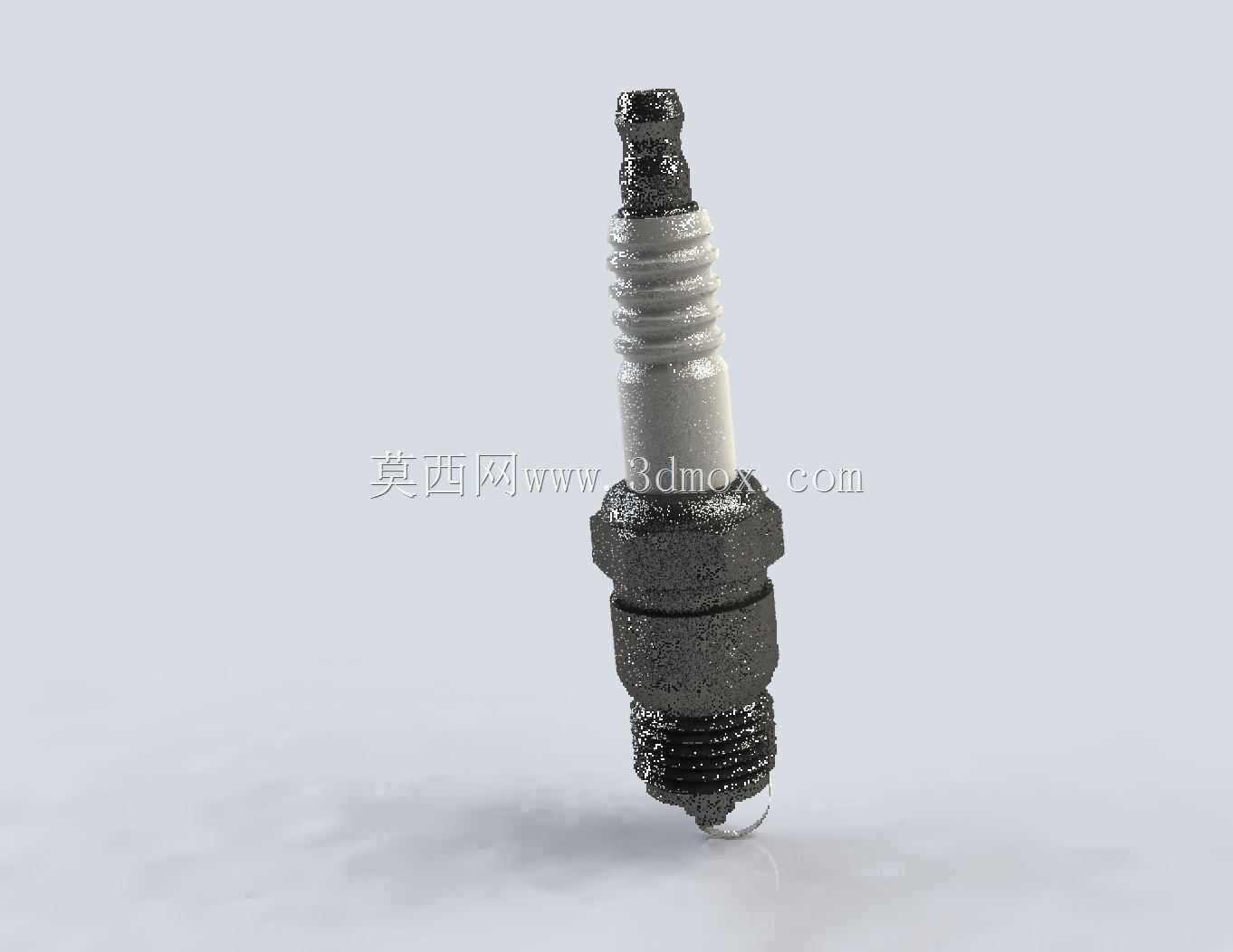

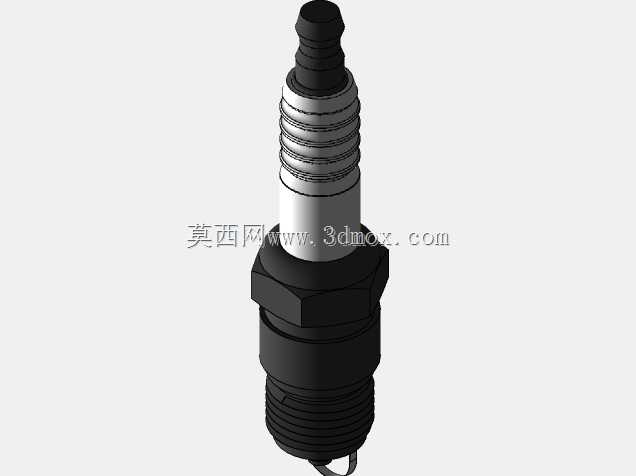

内燃机点火火花塞精密结构三维数模

　　火花塞作为汽油内燃机点火系统的核心执行部件，直接决定燃烧室内部混合气的引燃可靠性，在乘用车发动机、小型通用汽油机、汽油发电机组、园林动力机械以及摩托车主副点火回路中均为标配易损件。这套三维数模完整还原了量产火花塞的全段结构特征，建模过程中优先保证装配边界与实际零件完全对齐，方便设计人员在发动机缸盖布局阶段直接调用做干涉校验。

　　从结构分段来看，数模最下端为接地电极与中心电极端头，侧电极弯折后与中心电极保持规定点火间隙，该间隙直接影响击穿电压与点火能量释放效率；向上延伸的螺纹段为缸盖安装配合部位，建模时严格按照公制火花塞螺纹的牙型、螺距与有效旋合长度绘制，螺纹上方的六角拧动台预留标准扳手夹持空间，装配时扭矩通过该六方端面传递，下方密封垫圈位置单独做出台阶限位，避免旋入深度超差顶撞活塞顶部。

　　中段白色陶瓷绝缘体是火花塞的核心绝缘结构，数模还原了陶瓷体表面的多道环形伞棱造型，这些凸起棱边并非装饰结构，作用是拉长表面爬电距离，在燃烧室高温高湿、存在油污积碳的工况下，避免高压电沿陶瓷外表面向金属壳体击穿漏电。陶瓷体内腔封装导电玻璃密封剂，衔接上部金属接线端子与下部中心电极，上端的压纹金属接头用于卡接高压点火线护套，数模对接头处的卡扣凹槽、滚花防滑纹理都做了细化表达。

　　在整机设计场景中，火花塞的安装边界需要重点核对三个维度：一是螺纹旋入燃烧室的伸入长度，过长会导致电极过热引发早燃，过短则火焰核传播受阻、怠速抖动；二是陶瓷体上部与气门室盖、点火线圈包的竖向间隙，要预留高压护套插拔的操作空间；三是六方部位与周边缸盖冷却水道、进排气道壁面的扳手操作空间，避免量产装配时套筒无法落位。数模将各段同轴度、电极对中位置都按实际装配公差逻辑搭建，结构工程师既可以用它完成点火系统周边布局校核，也可作为小型内燃机逆向设计、易损件结构教学演示的参考载体，清晰展示绝缘、密封、点火传导三个功能模块如何在狭小的柱形空间内集成。
