多规格渐开线直齿圆柱传动齿轮组

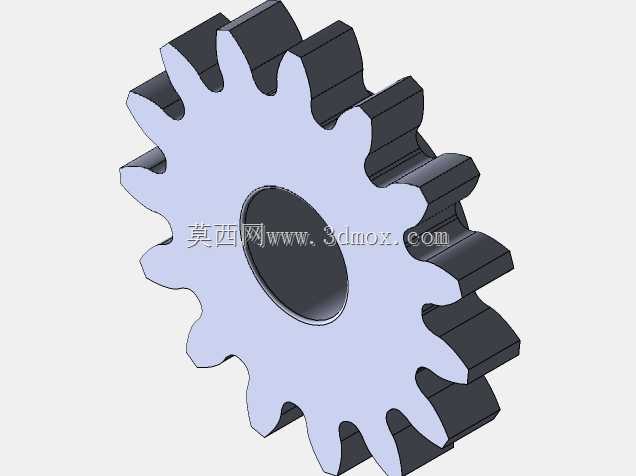

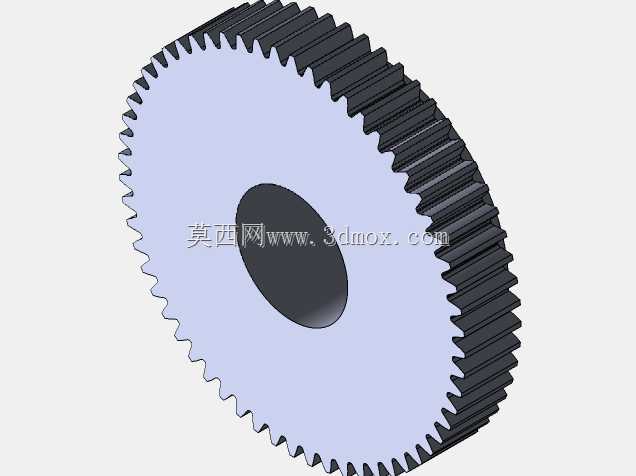

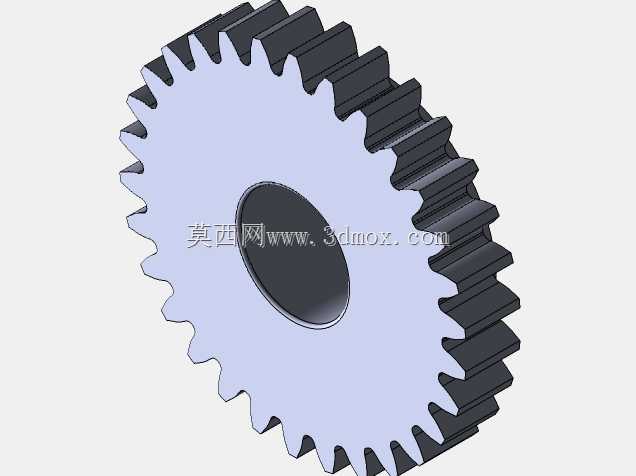

　　这套直齿圆柱齿轮组覆盖四种不同模数与齿数规格，适配中小载荷平行轴传动场景，在轻工输送线、小型工装夹具、3D打印传动模组、办公自动化设备以及教学演示机构中都能找到对应安装位。齿轮采用盘式薄片结构，中心预留贯通安装孔，可直接穿入传动轴通过平键或顶丝完成周向固定，齿圈与轮体为一体化成型结构，没有额外拼接接缝，既适合机加工切削制作，也可直接用于注塑模具开模量产塑料传动件。

　　从实际装配边界来看，不同齿数的齿轮对应不同的齿顶圆直径，选型时首先要确认两啮合齿轮的中心距：安装中心距需等于两个齿轮分度圆半径之和，齿侧预留0.02~0.05mm的啮合侧隙，避免运转时出现齿面卡滞或反向回程间隙过大的问题。齿轮厚度方向的尺寸统一适配常规微型传动轴的轴段长度，端面和轴孔保持垂直，装配后不会出现齿面偏载、局部磨损过快的情况。

　　齿形采用标准渐开线直齿廓设计，齿向平行于齿轮轴线，啮合过程中没有轴向分力，支撑轴只需配置径向轴承即可承受全部载荷，不需要额外加装推力轴承，能大幅简化传动箱的整体结构。不同模数的齿轮对应不同的承载能力：小模数齿轮适合低载荷、高转速的信号切换或轻载输送场景，大模数齿轮齿厚更大，可传递更大扭矩，适配小型工装的动力输出端。

　　建模过程中先完成单个齿的渐开线齿廓草图，通过圆周阵列完成全部轮齿排布，再拉伸生成轮体基体，中心孔与齿圈的同轴度在建模阶段就做了约束，后续工程图导出时可直接标注形位公差，指导机加工或注塑生产。轮齿的齿顶圆角、齿根过渡圆角都做了圆滑处理，避免应力集中导致齿根断裂，塑料材质成型时也能减少尖角处的内应力，提升零件使用寿命。

　　实际使用中，同模数的任意两个齿轮都可配对啮合，通过不同齿数比实现转速增减：主动轮齿数多于从动轮时输出端扭矩放大、转速降低，主动轮齿数少于从动轮时输出端转速提升、扭矩减小，工程师可根据传动链的速比需求自由组合四个齿轮的搭配方案，不需要额外重新绘制齿形，大幅缩短传动机构的开发周期。齿轮端面平整，多片齿轮叠装在同一根轴上时也能保证端面贴合，不会出现晃动窜动的问题。
