　　这款XL型20齿、内孔12mm的同步带轮，是轻载精密传动场景里很常见的一类动力传递零件，在桌面级数控设备、小型3D打印机、轻型输送工位、实验台传动模组以及小型包装辅机上都能见到它的身影。它依靠齿形啮合来传递扭矩，和普通靠摩擦力工作的平皮带轮不同，同步带轮的轮齿和同步带内侧齿槽一一嵌合，运转过程中不会出现打滑丢步的问题，传动比能够保持恒定，这也是数控进给、点位定位这类对位置精度有要求的机构优先选用同步传动的核心原因。

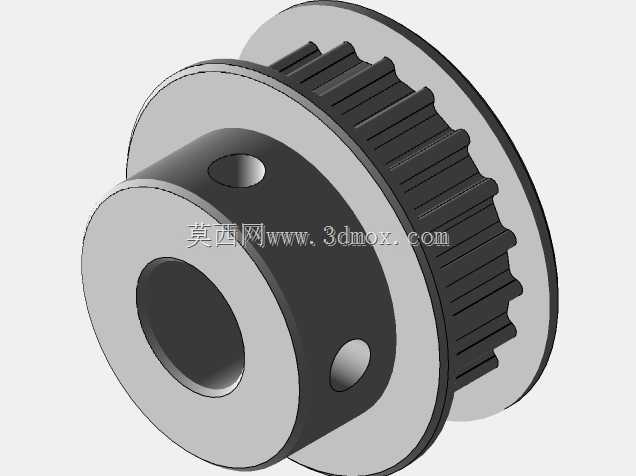

　　从结构设计思路来看，这个带轮采用了两侧挡边加中间带齿轮毂的经典布局：外圈均匀分布20个XL标准齿形，齿距对应XL同步带的5.08mm节距，齿廓做了适配带齿啮合的修形，既保证带齿能够顺利啮入啮出，又能减少啮合过程中的冲击和磨损。两侧凸出的挡边直径略大于带轮齿顶圆，作用是约束同步带在运转过程中的轴向窜动，避免设备启停、正反转切换或者带张紧力出现小幅偏差时，皮带从轮体侧边滑脱，尤其在中心距较短、带轮轴线平行度存在微小安装误差的场合，挡边的防脱限位作用十分关键。

　　轮毂部分和带齿段做成一体结构，中心加工出12mm的贯通安装孔，用来穿装传动轴；轮毂径向开设了两个顶丝孔，装配时将紧定螺钉顶在轴的平面或者键槽位置，就能实现带轮和轴的周向、轴向固定，传递额定扭矩，这种固定方式装拆便捷，对小型传动轴的加工要求也不高，非常适合轻载传动的快装需求。轮毂的轴向长度预留了足够的配合面，和轴接触的长度能够保证支撑刚性，避免带轮在负载下出现偏摆。

　　选型和安装时需要先核对安装边界：首先内孔尺寸要和驱动轴或者从动轴的轴径匹配，12mm孔适配对应直径的输出轴，安装前要确认轴端的长度能够覆盖轮毂宽度，保证顶丝可以完全压紧在轴面上；其次20齿的XL带轮对应的节圆直径是固定值，配对使用的从动轮齿数决定了整组传动的减速或者增速比，设计张紧机构时要按照XL带的节线长度核算两轮中心距，预留合理的张紧调节行程，既不能让皮带过松导致跳齿，也不能张紧力过大加剧轴承受力和带的疲劳老化。

　　实际工况里，这类带轮常搭配铝合金材质加工，自重较轻，转动惯量小，伺服或者步进电机驱动时响应速度更快，频繁启停的动态表现更好。轮齿的加工精度直接影响传动平稳性，齿距累积误差过大会导致皮带啮入时出现卡顿、噪音增大，三维建模时需要严格按照XL带轮的齿形标准绘制齿廓，同时保证两侧挡边的同轴度、中心孔和齿圈的同轴度，避免装配后带轮径向跳动超差，引发皮带跑偏、局部磨损过快的问题。在小型数控雕刻机的进给轴上，这类带轮往往安装在电机输出端和丝杠端部之间，把电机的旋转运动精准传递给进给机构，保证刀具走位的定位精度；在轻型输送线上，它也可以作为从动辊的驱动轮，带动同步带输送小型工件，运转过程中不需要润滑，维护成本很低，非常适合洁净度要求较高的装配工位。
