薄板冲压折弯成型模具结构

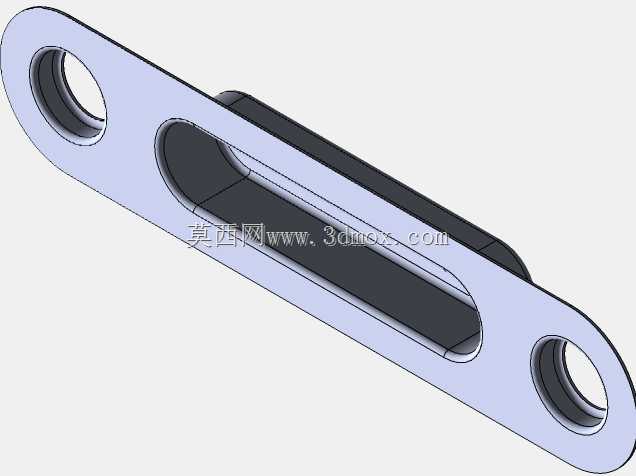

　　这套钣金成型结构围绕厚度1mm薄板的折弯成型需求搭建，核心由凸模、凹模与定位限位组件构成，整体采用长条形对称布局，两端设置圆形定位轴孔，中部为长圆形成型工作型腔，整体轮廓适配常规小型冲压设备的安装工位，无需对现有压机工作台做额外改造即可完成装夹。

　　从实际产线应用场景来看，这类成型模多用于消费电子外壳、小型通讯器材支架、家电五金饰条这类薄钣金件的折弯工序，针对1mm厚度的低碳钢、铝合金薄板都能适配，成型后工件的折弯圆角一致性好，不会出现普通手工折弯产生的板面凹陷、折边歪斜问题。在小批量多品种的钣金加工车间里，这类分体式成型模拆装调整便捷，更换对应型腔镶件就能适配不同宽度的长条形折弯件，不用整体更换模架，能有效缩短换模停机时间。

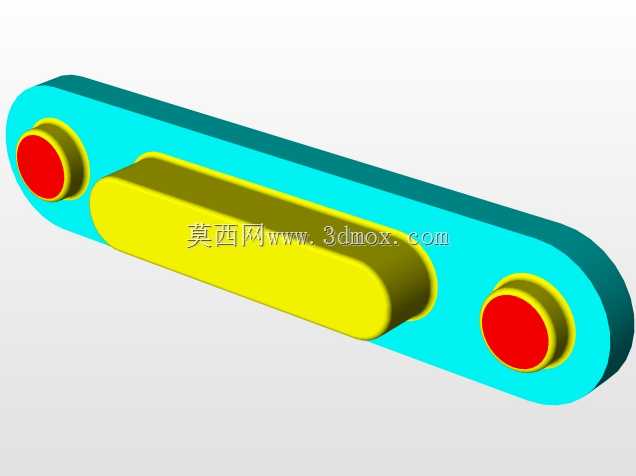

　　结构设计上，两端的红色圆形轴头为模具的导向定位段，工作时和压机滑块的定位孔配合，保证上下模合模时的同轴度，避免合模错位造成薄板压伤、折边尺寸超差。中部黄色的长条形凸模工作段，型面边缘做了适配1mm板厚的圆角过渡，折弯时不会在工件表面留下压痕；外侧青色的凹模基体，型腔深度按照折弯成型高度预留了合理的材料回弹补偿量，针对1mm薄板常见的0.5~1度回弹角度，在凸模型面做了预偏置处理，开模后工件回弹刚好达到设计要求的折弯角度，不需要后续人工校形。

　　安装边界方面，整套模具的两端定位轴中心距、模体总厚度都按照常规小型开式压机的滑块安装槽尺寸设计，模体底面为精加工基准面，安装时直接贴紧工作台面，用压板压紧两端外延段即可完成固定，不需要额外制作复杂的模座连接结构。模具工作时的下行行程按照薄板折弯的成型深度设置，合模极限位置刚好让凸模完全进入凹模型腔，既保证板材完全贴合成型，又不会出现硬接触啃模的问题。日常维护时，只需要定期在导向轴头涂抹润滑脂，清理型腔内残留的金属碎屑，就能长期保证成型精度，适合中小型钣金加工工位做标准化薄板折弯成型作业。
