手动杠杆式六角螺母定位夹紧工装

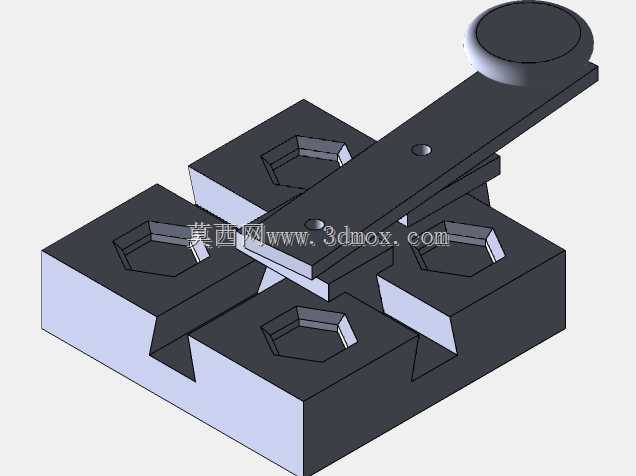

　　这套手动杠杆式夹紧定位工装，主要面向小规格六角紧固件的工序间装夹场景，在批量零件检测、小型工件钻孔、端面打标、预装定位这类轻负载工位上使用十分普遍。工装底座采用分体拼接式方块结构，四个工位分别加工出内凹的正六边形定位型腔，型腔轮廓和标准六角螺母的对边尺寸做间隙配合，工件放入后周向无法转动，不需要额外找正就能完成定位，单批次可同时放置四件工件，配合长杠杆压臂可以一次性完成所有工位的压紧动作，相比逐个拧紧螺丝的夹具，操作节拍能缩短六成以上。

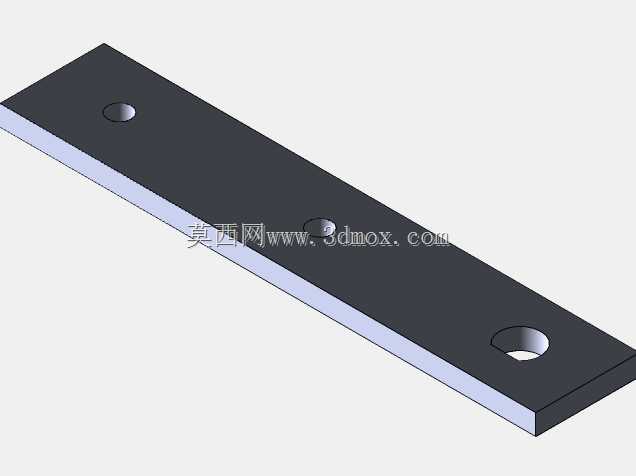

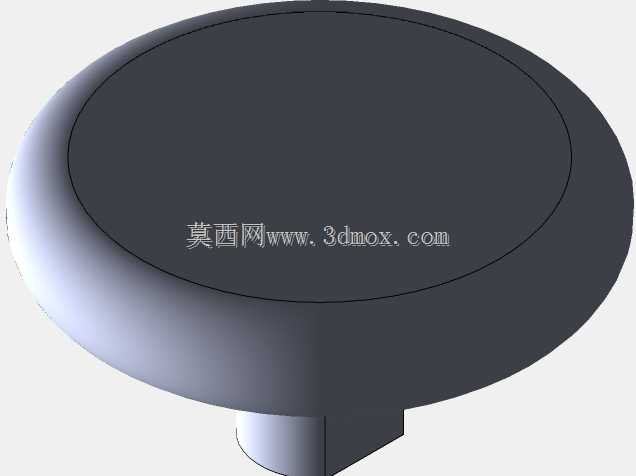

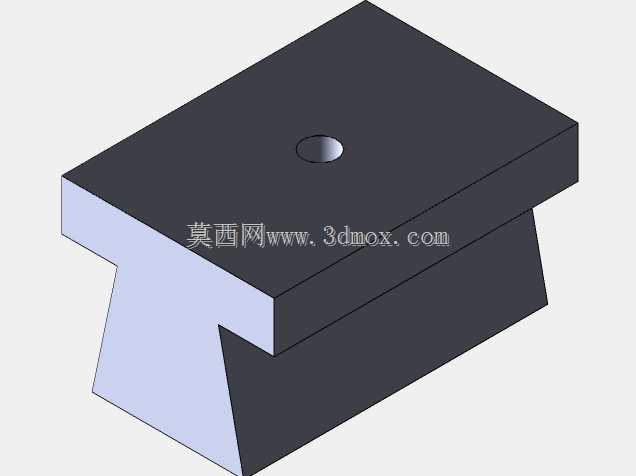

　　从结构设计逻辑来看，整套工装没有采用复杂的气动或液压驱动元件，完全依靠杠杆增力原理实现压紧：压臂绕底座中部的铰接销轴转动，臂身末端设置圆柱压头，操作人员下压压臂尾端的圆形手柄时，压头同步压合在四个工件的上端面，杠杆力臂比经过核算，人手施加十公斤左右的按压力，压头处就能输出四十公斤以上的正压力，足够抵抗轻切削、激光打标时的侧向冲击力，不会出现工件移位。压臂上开设的两个铰接孔分别对应底座的两个支撑点位，孔位公差取H7间隙配合，转动时无卡滞，长期使用磨损后仅需更换销轴即可恢复精度，维护成本极低。

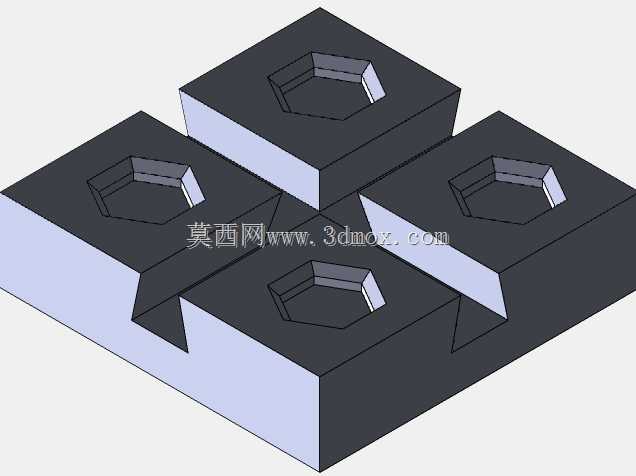

　　底座的六边形型腔做了下沉式设计，型腔深度取螺母厚度的三分之二，工件放入后上端面高出底座平面2到3毫米，既保证六角面完全贴合限制周向转动，又能让压头直接接触工件表面，不会压到工装本体。相邻型腔之间预留了8毫米的隔墙厚度，保证底座刚性，压紧过程中隔墙不会出现形变，四个工位的定位一致性可以控制在0.1毫米以内。工装整体的安装边界十分紧凑，底座长宽尺寸适配常规钳工工作台的T型槽间距，底部可直接通过压板固定在工作台面，不需要额外定制安装法兰，在台式钻床、手动打标台、小件检测工位上都能直接布设。压臂抬起后最大开口高度超过50毫米，取放工件时操作空间充足，不会和臂身发生干涉，操作人员徒手就能完成上下料，不需要配套专用工具。这类纯机械手动工装的优势在于无需接入气源电源，在没有动力配套的装配工位、户外临时检修点都能使用，结构全部采用常见的方块板材和标准销轴加工，制造难度低，针对不同规格的六角工件，仅需更换对应型腔尺寸的底座模块即可快速切换生产，柔性适配多品种小批量的加工需求。
