消费电子外壳渐进式注塑模具结构

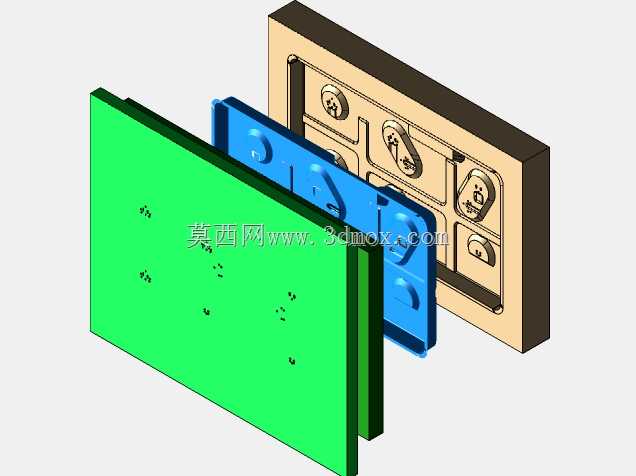

　　该套模具面向消费电子类薄壳件的批量注塑生产，采用渐进式成型布局，将型腔板、型芯镶件与顶出导向结构按开模顺序分层布置，从三维爆炸视图可清晰看到绿色外侧模板、蓝色中间抽芯/导向组件以及米色型腔固定板之间的配合关系。型腔侧直接复刻产品外观面，表面预留按键、开孔与局部卡扣的成型特征，多个圆形嵌件对应壳体上的装配柱与定位孔，保证注塑后塑胶件的外观纹理和安装基准一次成型；型芯侧承担内侧面、加强筋和螺柱柱位的成型，薄壳区域的壁厚过渡在分模时已做均匀化处理，避免局部充填不足或缩痕。渐进式结构的核心在于开模过程中各板件按设定行程依次动作：首先分型拉开主浇道与产品外观面，随后中间蓝色组件带动侧向特征脱离倒扣，最后顶出系统将成品从型芯上平稳推出，

　　减少薄壳件在顶出时的变形与白痕。导向部位依靠导柱、导套和限位块控制模板开合的平行度，镶件之间采用台阶定位与锁紧面配合，承受注塑时的高压锁模力；冷却水道围绕型腔轮廓分布，缩短成型周期并控制翘曲。安装边界方面，模具整体外形需匹配对应吨位注塑机的拉杆间距、最小模厚与开模行程，固定板上的U型槽、压板位置和顶棍孔要与设备规格对齐；浇注系统可从产品边缘进胶，结合冷料井与流道转折保证熔体填充平衡。设计时还需重点核对拔模斜度、分型线避空、顶针排布以及排气槽位置，使深筋和柱位在充填末端能够顺利排气，从而满足通讯终端外壳类零件对尺寸一致性和外观质量的量产要求。
