燃气调压稳压阀管路接驳结构

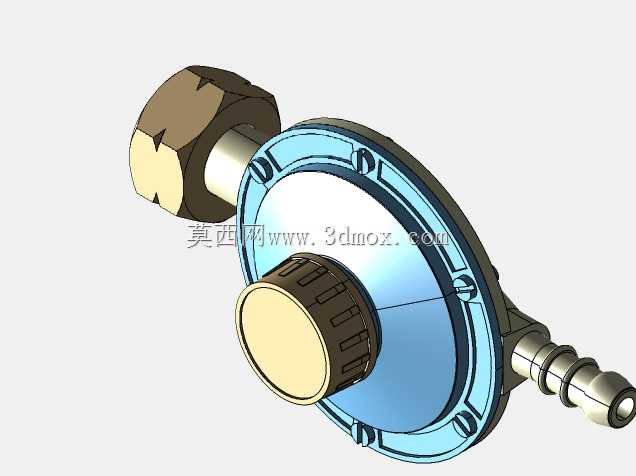

　　这套三维结构对应民用及小型工商业燃气供气管路里的调压减压部件，核心作用是把上游钢瓶或者管网输入的较高压力燃气，稳定降到下游灶具、燃烧器允许的工作压力区间，同时在流量波动时维持出口压力平稳，避免火焰忽大忽小、超压供气带来的安全隐患。建模时先从介质流通逻辑入手：左侧大尺寸六角锁紧螺母对应钢瓶角阀或者硬管端的对接接口，内部预留密封垫圈安装位，螺纹规格按照常用燃气接驳口径匹配，拧紧行程和螺母对角尺寸都留出扳手操作空间，现场安装时普通开口扳手即可完成锁紧，不需要特殊工装。右侧阶梯状宝塔接头直接插接柔性燃气胶管，接头外壁的多道环形倒齿经过圆角处理，胶管套入后倒齿咬入管壁，配合喉箍锁紧可以防止管路受压脱落，接头末端做了收口导向，

　　装配时不用扩口就能顺畅插入胶管。中部圆形阀体是承压与调压的核心腔体，建模时把腔体内的膜片安放槽、弹簧定位柱、阀口启闭配合面都做了完整结构表达，端盖周向均匀布置的紧固螺钉孔位按照圆周等分排布，装配时对角拧紧即可保证膜片周边压合均匀，不会出现局部漏气。前端带滚花的旋钮结构用于出厂预设或者现场微调输出压力，滚花纹理兼顾手动旋转的摩擦力，旋钮和阀体之间预留调节行程限位，避免过度旋拧造成膜片或者弹簧失效。从安装边界来看，整体结构沿管路轴向布置，阀体径向最大轮廓为圆形端盖外径，现场布设时要在阀体两侧留出扳手操作空间，胶管插接端要预留直线管段，避免胶管过度弯折造成通流截面变小。结构设计里把所有流道转折处都做了圆滑过渡，减少燃气流动的局部阻力，

　　也避免杂质在死角淤积。外露金属接头的壁厚按照燃气承压件的常规余量设计，既满足强度要求，也控制整体重量。这类调压阀在户内厨房、小型餐饮后厨、移动式燃气加热设备上应用十分广泛，三维建模完整还原了各零件的装配关系，干涉检查确认螺母转动、旋钮调节、胶管插拔都没有结构冲突，对管路配套设计、燃气配件选型以及结构测绘参考都有实际工程价值，也可以作为流体控制阀类产品结构设计的参照案例，帮助设计人员理清承压腔体、接驳接头、调节机构三者的布局逻辑。
