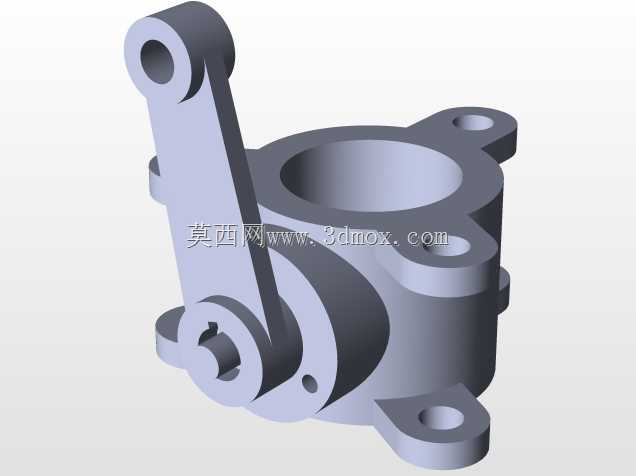

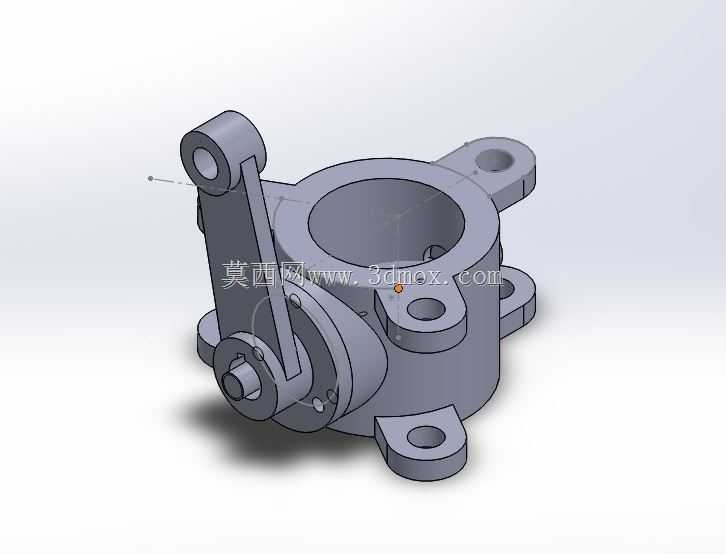

带手动杠杆驱动结构的法兰式蝶阀

　　在工业流体输送管网、小型工艺装置的管路系统中，这类带手动杠杆驱动的蝶阀是管路通断控制、流量调节的常用执行部件，相比蜗轮驱动、气动驱动的同通径蝶阀，它的结构更紧凑，操作响应更快，不需要额外配置动力源，适合现场就地操作、不需要远程自动控制的管路节点，常见于给排水支管、小型化工配料管路、暖通空调循环水支路、设备冷却水回路等场景，日常操作时扳动杠杆手柄就能在90度行程内完成阀门的全开与全关，也可以根据手柄停留位置调整阀板开度，实现管路内介质流量的线性调节。

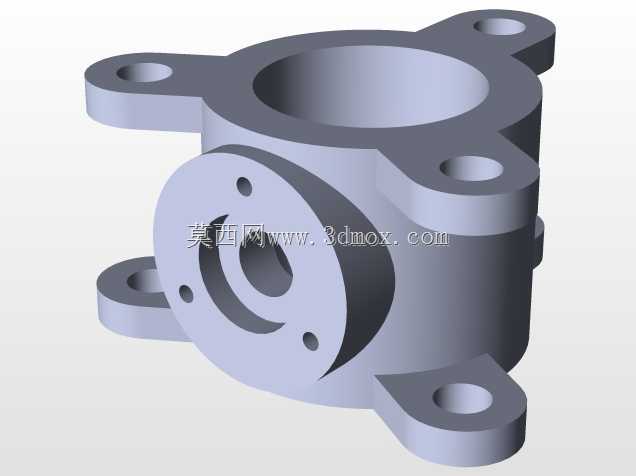

　　从结构设计来看，这个蝶阀采用对夹法兰式安装结构，阀体周向均匀布置四个带安装通孔的凸耳，安装时不需要额外配置对夹法兰的长螺栓跨接，直接通过凸耳上的通孔将阀体固定在两端管路法兰之间，安装对位更方便，也能降低安装时的螺栓长度规格要求，减少现场安装的配件准备工作量。阀体的中心流道为等径直筒结构，阀板采用偏心密封结构设计，相比中线蝶阀，偏心结构在阀门开启瞬间能让阀板快速脱离密封面，减少密封面的摩擦磨损，延长密封件的使用寿命，同时降低操作力矩，手动扳动手柄时不需要太大的作用力就能完成启闭动作，即使是管路带压状态下也能轻松操作。

　　驱动端的杠杆手柄采用加长力臂设计，手柄根部与阀杆的连接位置设置了定位止口，能保证手柄与阀杆的传动无间隙，避免操作时出现空行程，手柄的握持端做了圆弧过渡处理，长时间操作也不会出现硌手的问题。阀杆与阀体的配合位置设置了多层密封填料结构，既能防止管路内的介质从阀杆配合间隙泄漏，也能阻挡外部的粉尘、水汽进入阀体内部磨损阀杆与轴套，提升阀门在复杂工况下的运行可靠性。阀体底部的轴端设置了密封端盖，方便后期维护时更换轴套与密封件，不需要将整个阀门从管路上拆下来就能完成易损件的更换，降低后期运维的工作量与成本。

　　在安装边界尺寸上，这个蝶阀的结构长度符合常规对夹蝶阀的尺寸规范，两端法兰的密封面凸台高度统一，安装时不需要调整管路的预留间距，直接替换同通径的其他同类型蝶阀即可，通用性较强。阀体周向的安装凸耳位置与标准法兰的螺栓孔位完全匹配，不需要现场重新配钻安装孔，能直接适配常规的国标管路法兰。驱动手柄的转动行程范围内没有多余的突出结构，安装时只需要预留出手柄90度转动的操作空间即可，不需要额外预留过大的安装检修空间，适合安装空间比较紧凑的设备内部管路、车间架空管路等位置。

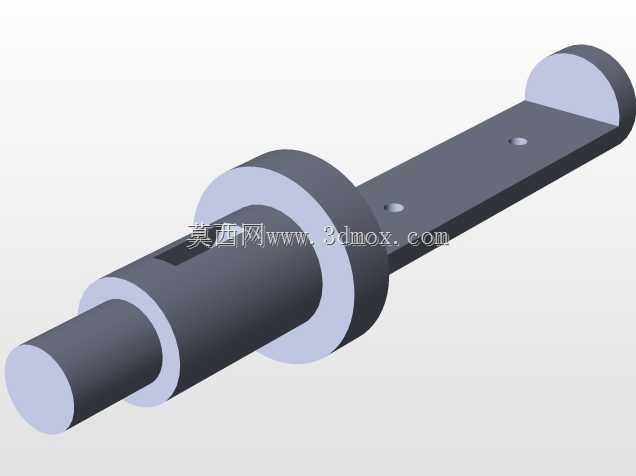

　　从功能特性来看，这款蝶阀的阀板采用流线型设计，全开状态下阀板与流道方向平行，介质流经阀门时的流阻非常小，压力损失比同通径的截止阀、闸阀低60%以上，适合对管路压损有严格要求的循环水系统、重力流管路等场景。密封面采用软质密封结构，密封性能可靠，在额定工作压力范围内可以实现零泄漏，既可以用来截断管路介质，也可以用来调节介质流量，操作时可以通过手柄的摆动角度直观判断阀板的开度位置，不需要额外配置开度指示装置，现场操作人员可以快速判断阀门的工作状态。阀杆与阀板的连接采用无销结构，避免了销钉位置的介质冲蚀与应力集中问题，提升了阀门在带压频繁操作工况下的结构强度，不会出现阀板与阀杆脱落的故障。
