行星齿轮减速机爆炸视图结构展示三维设计

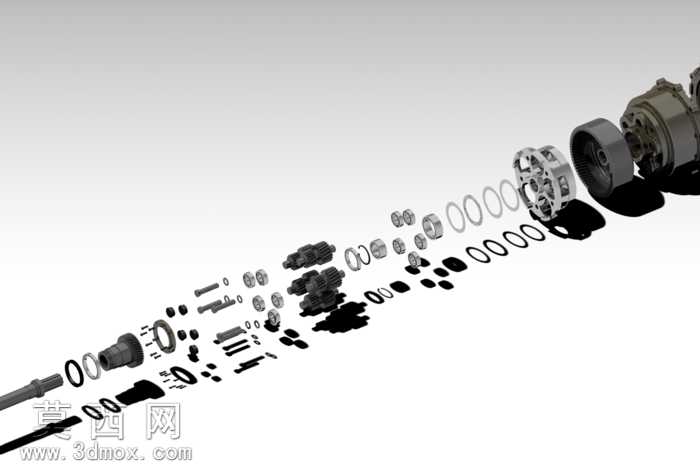

本作品为行星齿轮减速机的完整三维结构设计，采用爆炸视图的呈现形式，将整机所有组成零件沿装配轴向依次排布，清晰展现每一个零部件的形态、装配位置与配合关系。建模过程中严格遵循行星齿轮传动的设计规范，对核心的太阳轮、多个行星轮、内齿圈、行星架等传动构件进行了参数化建模，保证齿轮模数、齿形参数、啮合间隙完全符合机械传动设计标准，还原行星减速结构同轴输入输出、多齿啮合承载的结构特性。针对各级传动轴、轴承、密封垫圈、挡圈、紧固件、壳体端盖、输入输出连接法兰等附属零件，均按照实际工业产品的尺寸比例进行1:1建模还原，每一处倒角、退刀槽、密封槽、安装孔位都做了精细化处理，没有遗漏任何装配细节。渲染阶段采用哑光金属材质模拟壳体与结构件的铸铁、钢材质感，对齿轮啮合面、轴承滚动体做了轻微的高光处理以体现机加工表面的精度，密封件采用橡胶材质的哑光黑质感，不同材质的区分让爆炸视图的层次更加清晰，观者可以直观区分不同功能的零件。设计思路上采用爆炸视图的呈现逻辑，既完整保留了整机的装配顺序逻辑，又打破了装配体的视觉遮挡，能够让观看者快速理解行星减速机的动力传递路径：动力从输入轴传入太阳轮，通过太阳轮与多个行星轮的啮合带动行星架转动，内齿圈固定的情况下实现大减速比的动力输出，最终通过输出端传递扭矩。整个模型的装配约束完全符合实际装配工艺，可直接用于装配演示、教学讲解、结构参考等场景，每一个零件都可单独拆分查看，清晰展现了行星减速机紧凑结构、大传动比、高承载能力的结构优势，还原了成熟工业行星减速机的完整构造细节。
