单级外摆线硬齿面行星减速装置结构设计

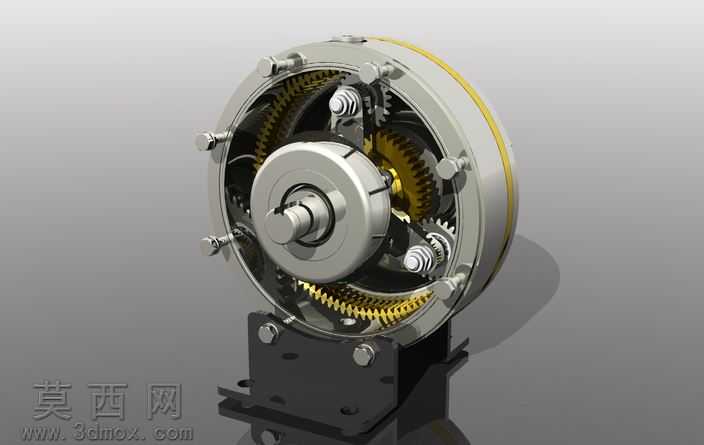

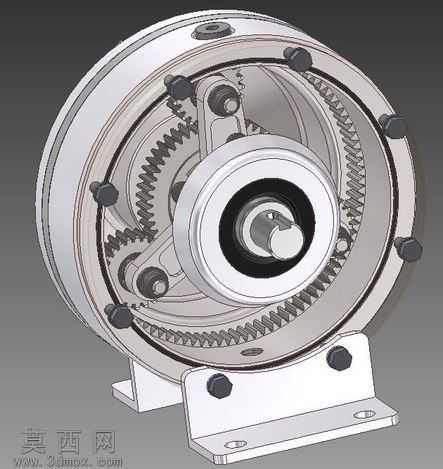

本作品为单阶段外摆线硬齿面减速机三维建模成果，建模过程严格遵循机械传动设计规范，先从核心传动副的参数推导入手，确定摆线轮的齿廓曲线参数、针齿分布圆直径、偏心距等核心设计数值，再通过三维建模软件的参数化草图功能逐一定位各零件的基准特征。建模时优先搭建输入轴、偏心套的装配基准，再依次构建摆线轮、针齿壳、输出法兰、支撑轴承、安装底座等独立零件，对摆线轮的共轭齿廓采用曲线驱动的特征生成方式，保证齿形的传动啮合精度，还原硬齿面传动副的齿部结构细节。材质配置上针对不同零件的工况特性做区分：针齿壳、安装底座采用铸铁材质，赋予哑光灰铸铁的粗糙金属质感，表面添加铸造圆角与安装螺栓的沉孔细节；摆线轮、输入输出轴采用合金结构钢材质，做调质后精磨的金属光泽处理，齿面添加细微的磨削纹理来体现硬齿面的加工特征；紧固件、滚动轴承采用标准件材质配置，轴承的滚动体、保持架分别赋予高碳钢与冲压钢的材质表现，提升模型的真实感。结构设计上采用单级外摆线行星传动架构，输入轴通过偏心套带动摆线轮做平面行星运动，摆线轮与固定在针齿壳内的针齿啮合实现大减速比传动，再通过输出机构将低转速大扭矩传递至输出端，整体结构集成在圆形壳体内，底部设置带安装孔的支撑底座，方便设备集成安装。渲染阶段采用工作室柔和打光方案，通过半剖视角展示内部传动结构，清晰呈现各传动零件的装配关系与啮合位置，既保证外观结构的完整性，又能直观展现内部的传动逻辑，模型各零件间保留合理的装配间隙，符合实际机械装配的公差要求，可用于传动原理演示、结构方案验证以及相关设备的选型参考。
