剖视结构展示型齿轮减速机三维设计

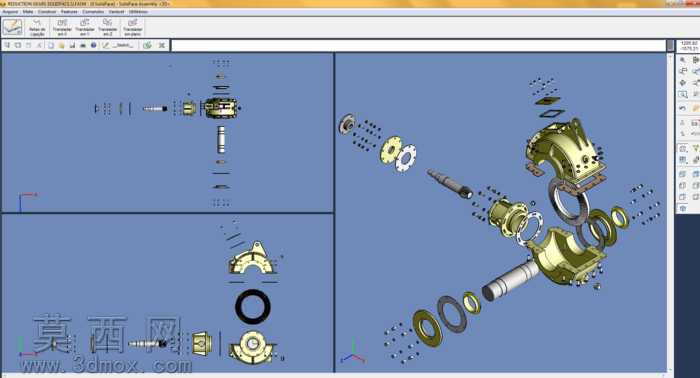

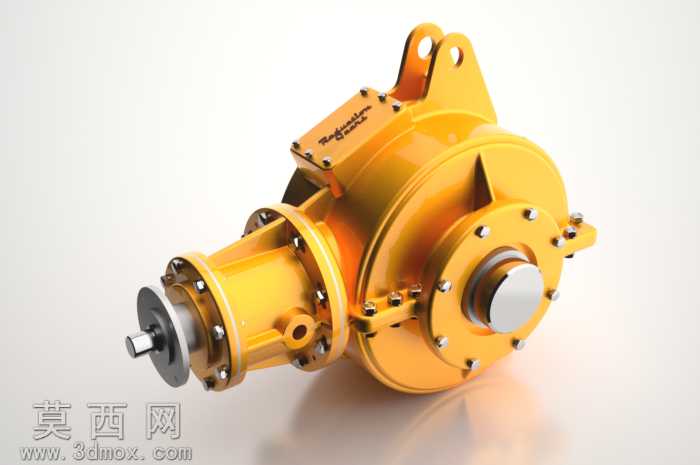

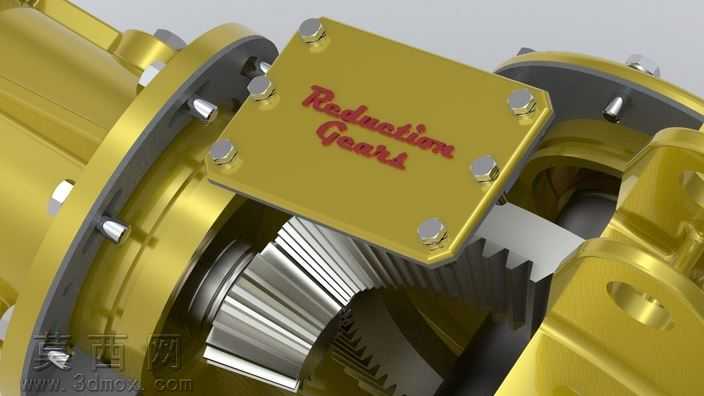

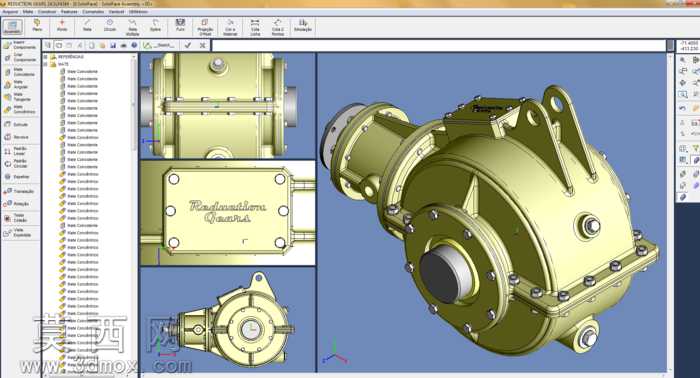

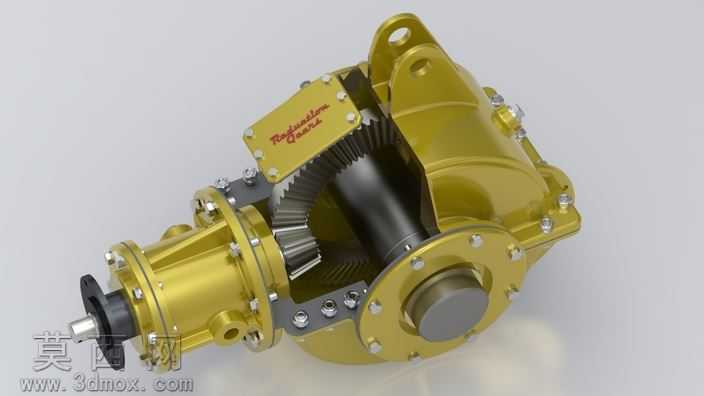

本作品为齿轮减速机的三维设计成果，采用剖视展示的形式完整呈现设备内部构造，建模阶段严格遵循机械传动设计规范，先完成整体壳体的外形与内腔结构建模，壳体采用一体化铸造型腔设计，预留出轴承安装位、螺栓连接孔、吊装吊耳结构以及输入输出轴的伸出端接口，所有安装孔位的同轴度、端面垂直度公差均按照通用减速机行业标准设定，保证后续装配逻辑的合理性。内部传动结构建模阶段，精准还原了锥齿轮与内齿圈的啮合传动结构，对齿轮的齿形参数、啮合间隙进行了参数化设定，确保传动比匹配减速设备的功能需求，同时还原了传动轴、支撑轴承、端盖密封件、连接螺栓组等全部配套零部件，每一个紧固件的规格、安装位置都符合机械装配逻辑，不存在结构干涉问题。材质与渲染阶段，为外部壳体赋予了金黄色金属烤漆材质，还原工业减速机常用的涂装质感，对内部传动齿轮、传动轴赋予了调质钢材质，金属表面做了细腻的磨砂金属质感处理，螺栓、轴承等标准件赋予了镀锌亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，区分出不同零部件的材质差异；剖视切面部分做了哑光灰色的切面材质处理，清晰区分内部结构与外部壳体的边界，让观看者可以直观区分设备的内外结构。设计思路上，采用半剖的展示形式替代传统整机外观展示，既保留了减速机外部的完整安装接口、吊装结构、连接法兰的外观特征，又能清晰展现内部齿轮啮合的传动路径、动力传递方向，让使用者可以快速理解该减速机的减速原理与结构组成，所有零部件均按照实际生产的装配关系完成层级装配，可直接用于传动结构教学、产品展示、工程方案演示等场景，模型的结构完整性足以支撑后续的工程出图、运动仿真等拓展应用。
