AvantUFMGAVT05吊杆动臂结构

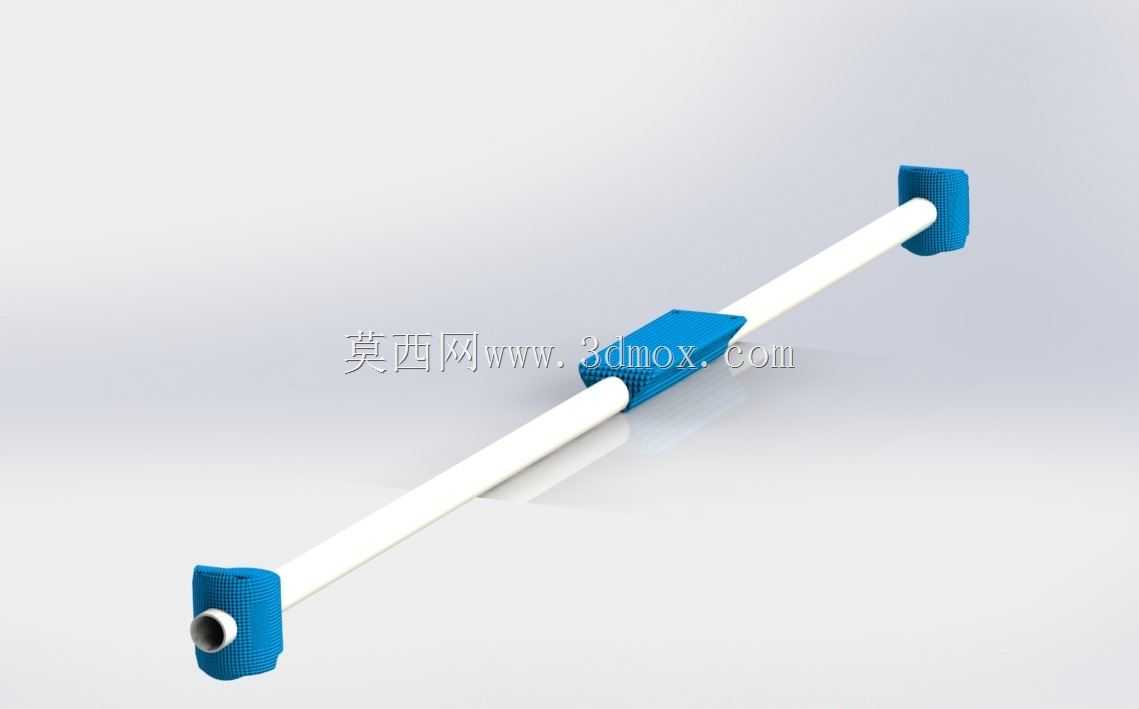

　　该结构对应Avant UFMG AVT-05型号吊杆动臂，整体采用长直杆体作为主承载路径，两端配置蓝色功能端座，中部设置滑移式连接座，适用于需要在两点之间传递拉力、支撑力或完成悬挂定位的设备布置场景。从现场使用角度看，这类杆件常见于轻型吊装、影像设备悬挂、通讯辅助支架、实验工装以及小型作业平台的延伸支撑中；其核心作用不是承担复杂弯矩，而是在有限空间内建立稳定的线性连接，使两端执行件或固定件保持同轴、等距和可重复安装的位置关系。

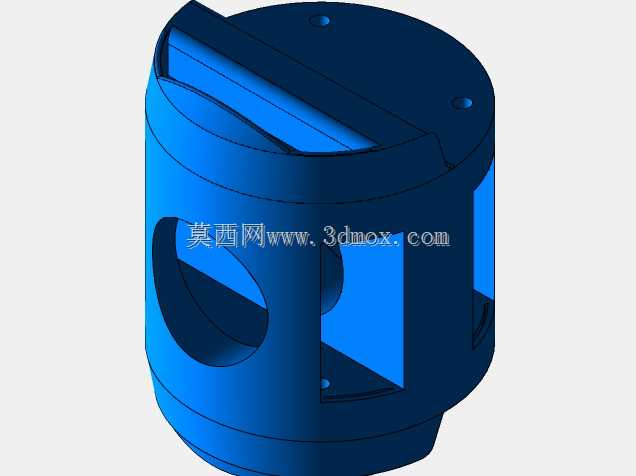

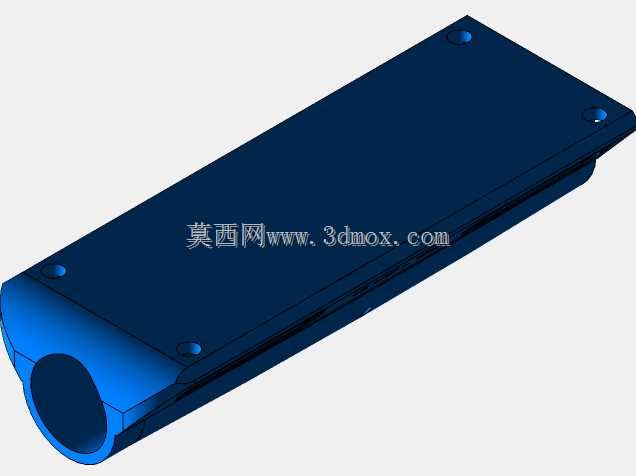

　　建模时需要优先控制杆体中心线与两端端座孔位的同轴关系。图中一端可见圆形接口，该位置通常用于销轴、锁紧套或外接转接件配合，因此孔径、孔深以及端面贴合区不能只按外观处理，应保留真实装配边界。另一端蓝色端座外形较宽，承担止挡、定位或与外部基座贴合的功能，建模中应体现其包覆杆端的过渡结构，避免端座与圆杆之间出现几何穿插。中部蓝色滑块套在长杆上，是整个动臂较关键的可调部位，它既可以作为中间吊点，也可作为限位件或连接座使用；其内腔应与杆体外径形成合理间隙，外侧面则需要保留安装平面，以便与支架、夹具或其他机构连接。

　　外形尺寸方面，主体为细长圆杆，长径比较大，设计时不能仅关注视觉比例，还要校核杆体在悬挂载荷下的挠度。若用于通讯工具或轻型设备支撑，杆体自重虽小，但端部偏心载荷会放大弯曲变形，因此端座长度、滑块宽度以及杆径之间需要形成匹配。安装边界主要集中在三处：两端端座的外轮廓决定了靠近墙面、机架或设备壳体时的最小避让距离；中部滑块的高度和宽度决定其能否穿过狭窄安装通道；端部圆孔的轴线方向决定了销轴装配方向。实际布置中，若该动臂水平使用，应让中部连接座尽量靠近载荷合力位置，以减少悬臂段长度；若竖直吊装，则应保证上端端座承受主载荷，下端接口用于方向约束或附件挂载。

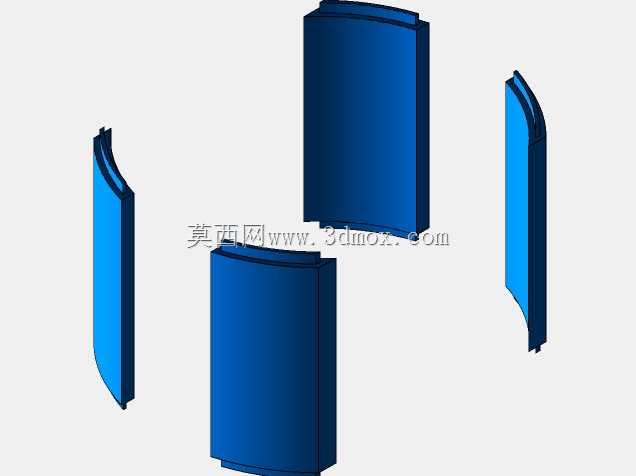

　　结构思路上，白色长杆承担主要轴向与弯曲载荷，蓝色件承担接触、锁紧和转接功能，这种分区设计有利于降低加工难度。圆杆可采用标准型材或机加工棒料，端座与滑块则可通过注塑、机加工或增材制造完成。三维建模时，杆体建议以中心线驱动，先确定两端孔位和中部滑块行程，再细化端座圆角、包覆面和防滑纹理。滑块与杆体之间不应做成完全固定死的实体，应在装配关系中保留滑动或锁紧位置的表达，这样后续出工程图时才能明确配合段、行程范围和装配顺序。对于选型人员而言，该模型的价值在于直观呈现吊杆的总长、端部接口、中间连接点以及外部干涉轮廓，便于在设备布局阶段快速判断安装空间和支撑方式。
