混流式水轮机组立式蜗壳转轮结构

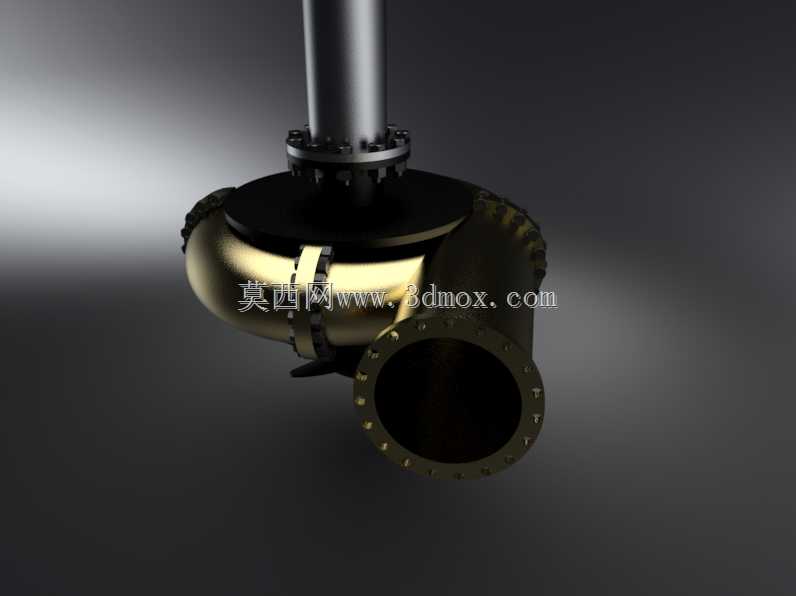

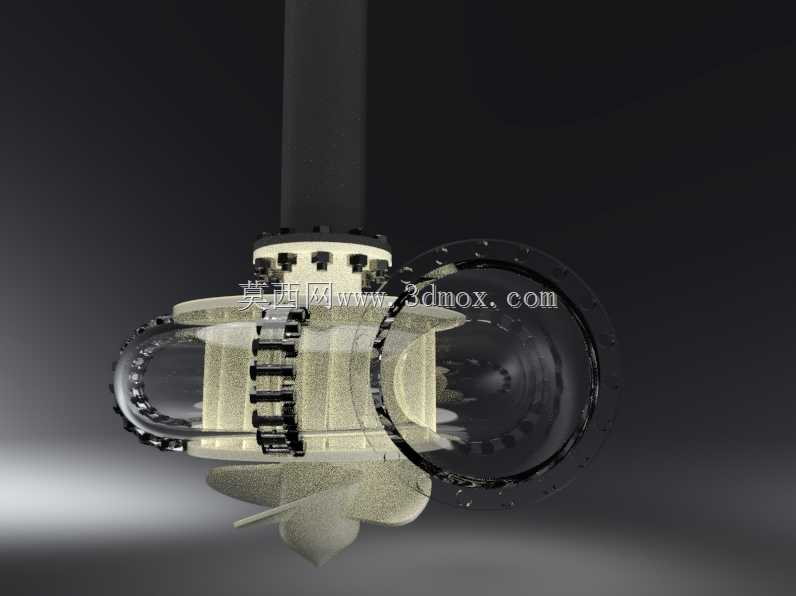

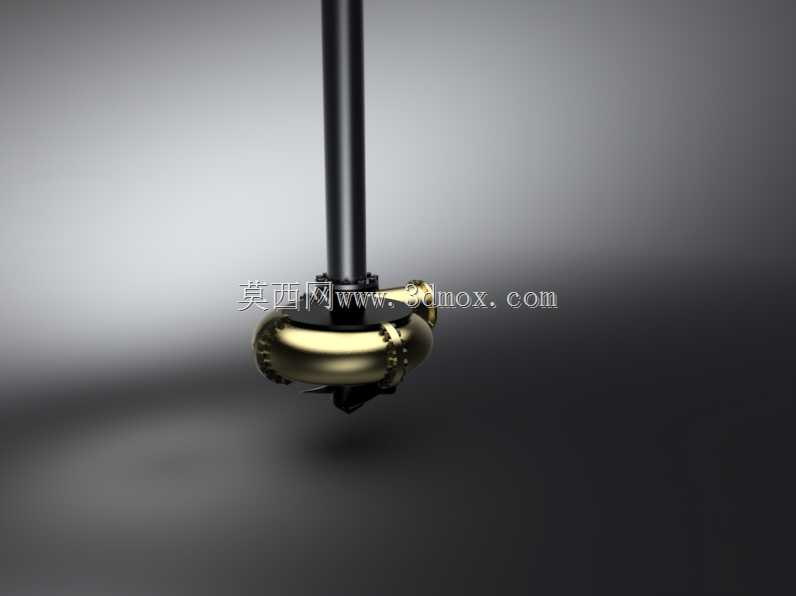

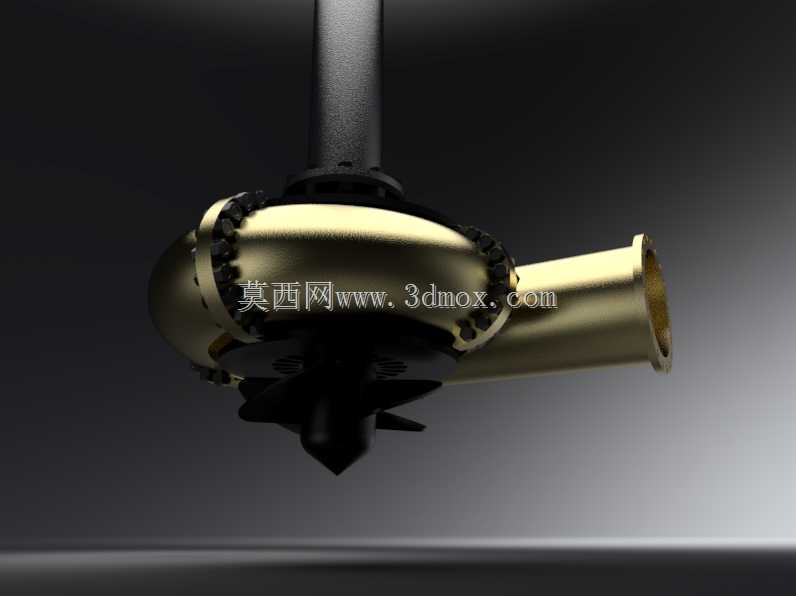

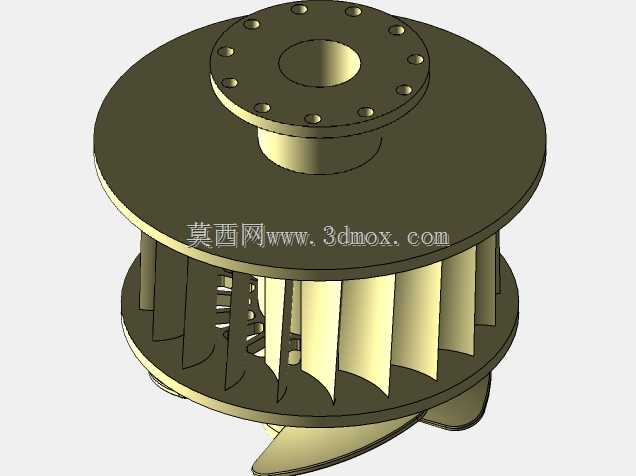

　　该套三维结构对应中小型水力发电站常用的混流式反击式水轮机本体，整体采用立式布置，核心由进水蜗壳、导水机构、混流转轮、主轴、上部支撑法兰及侧向出水尾管段组成。蜗壳采用环形渐缩流道设计，压力水流沿蜗壳周向均匀进入导叶区域，导水机构可根据机组负荷调整过流开度，引导水流以最优冲角进入转轮叶片流道；水流在转轮内完成径向流入、轴向流出的能量转换，将水流的压能与动能转化为主轴旋转机械能，最终经主轴传递给上部连接的发电机转子，做功后的水流通过侧向尾水管扩散段回收剩余动能，排入下游尾水渠。

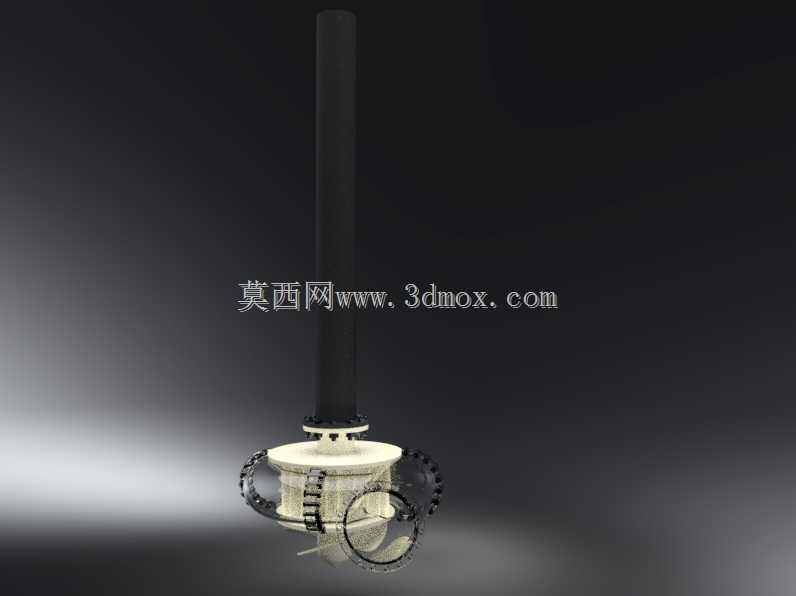

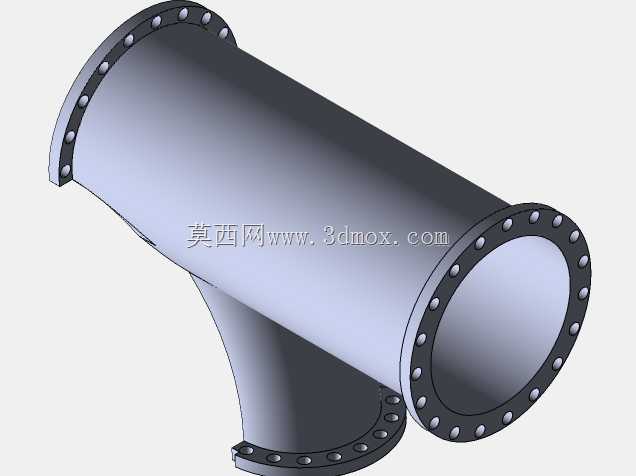

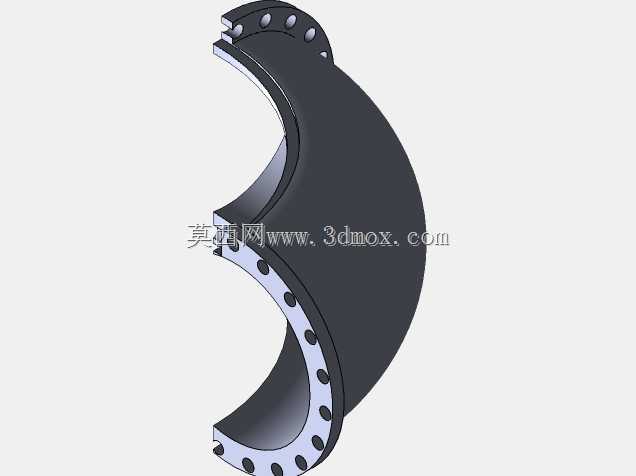

　　从现场安装边界来看，机组主轴沿竖直方向向上延伸，顶端对接发电机轴系或增速机构，主轴与蜗壳上盖之间设置密封座与导轴承安装位，避免高压水沿轴向上泄漏；蜗壳上盖周向布置一圈紧固螺栓孔，用于固定顶盖、支撑导叶调节机构，侧向水平伸出的尾水管端部自带配对连接法兰，法兰端面均布螺栓孔，可直接与厂房预埋的尾水弯管段对接，安装时需保证主轴垂直度、蜗壳中心与尾水管中心的同轴度，控制法兰对接面的平面度偏差，避免运行过程中出现振动超标、密封面渗漏问题。

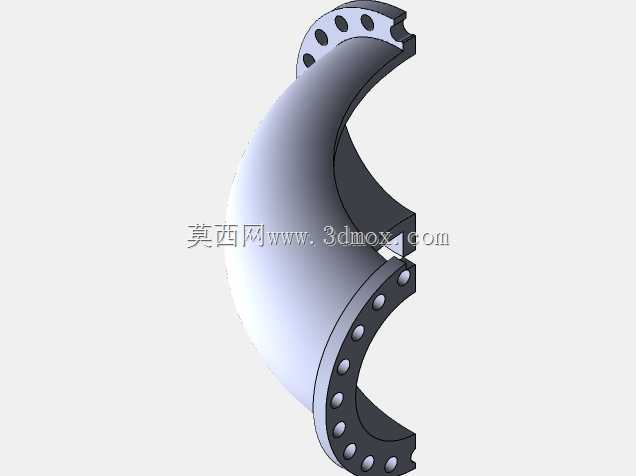

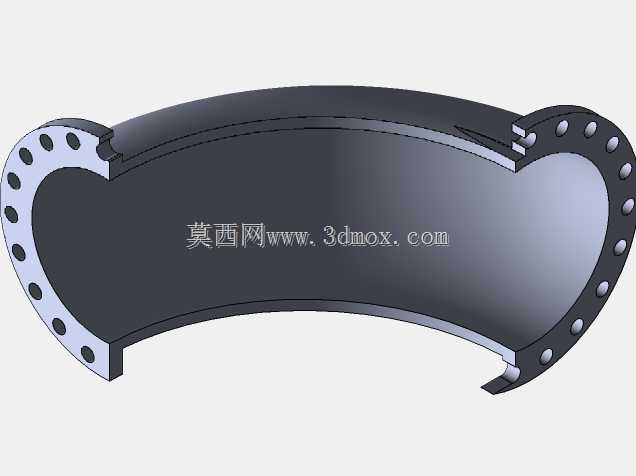

　　设计过程中重点考量过流部件的水力型线顺滑性：蜗壳断面沿周向逐步收缩，保证各断面流量分配均匀，转轮叶片采用空间扭曲翼型，适配不同工况下的水流入口角，减少水力冲击损失；所有承压壳体壁厚按照电站最大水头叠加水锤压力进行校核，法兰连接位置预留足够的螺栓分布圆直径，保证密封比压满足长期运行要求。这类结构广泛应用于山区径流式水电站、水库坝后式电站，适配中高水头、中等流量的水力资源条件，运行稳定、效率区间宽，是小水电项目里应用最普遍的水轮机型式，建模时完整还原了各段法兰连接关系、流道外部轮廓与轴系装配位置，可直接用于机组布置干涉校验、安装工序模拟与零部件拆分明细梳理。
