CASAPPA手动柱塞液压泵结构三维造型

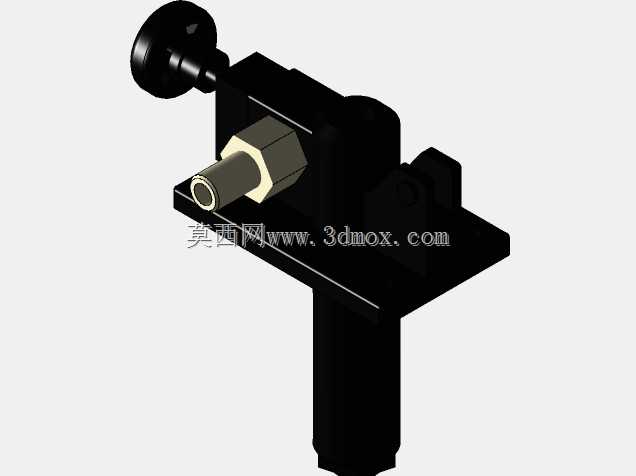

　　这套三维造型还原的是车间现场常用的手动柱塞式液压泵单元，整体把泵体、手动压杆、安装支座、进出油接口整合在同一装配体里，在液压站应急回路、小型工装夹紧工位、野外无电源的液压拆装场景里使用频率很高。日常设备调试遇到主泵失压、停电无法驱动执行元件的时候，操作人员扳动泵体上方的手动杠杆，就能靠柱塞往复运动建立压力油，给油缸、液压夹具提供临时动力，不用额外接电就能完成工件锁紧、重载顶升、油路排气这类操作。建模时先从安装基准入手，底部的立式支座预留了螺栓固定孔位，横向伸出的油口接口和配套管路的通径匹配，装配时不用额外改制连接板，直接把支座锁在设备机架预留平面上，进出油口对接硬管或者高压软管就能接入回路。泵头部分的造型完全对照实物装配关系搭建，

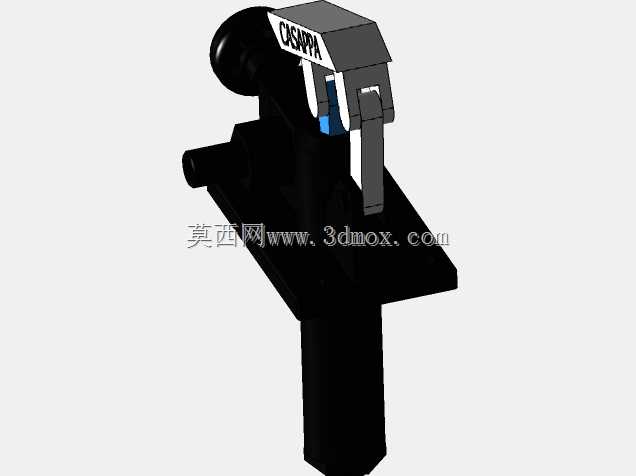

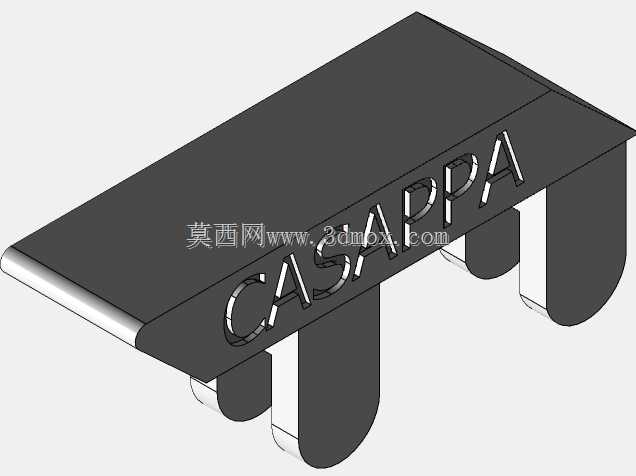

　　手动杠杆的铰接销轴、柱塞腔的配合段、泵体上的品牌标识位都做了独立特征，杠杆摆动行程留足了周边避让空间，现场操作时手柄不会和旁边的阀块、管路发生磕碰。从安装边界来看，整体竖向布置的支座把泵头抬升到适合人手操作的高度，底座轮廓方正，固定孔的孔距符合常规小型液压元件的安装规范，横向油口伸出长度控制在管路弯管最小弯曲半径以内，接管路时不用额外加装过长过渡接头。结构设计上把承压的泵体腔体和受力的杠杆支座分开建模，柱塞和腔体内壁的配合段保留了合理的间隙示意，铰接位置的销轴、卡簧特征都完整呈现，做液压回路三维布局的时候，可以直接把这个泵单元放进整机装配里，校核手动操作空间、管路走向和机架安装孔位，不用再从零搭建手动泵的外轮廓，做液压系统教学演示、工装液压方案评审的时候，也能直观展示手动泵的动力传递路径，把杠杆摆动、柱塞压油、油口输出压力油的逻辑对应到实体结构上，避免选型时出现安装位置干涉、操作行程不足的问题。
