半开式离心泵叶轮蜗壳流体结构

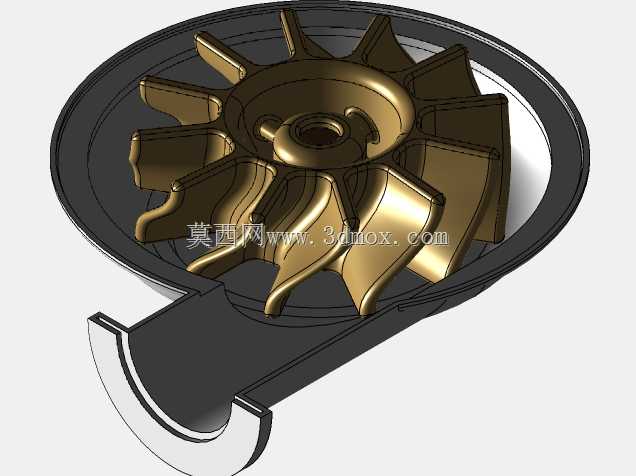

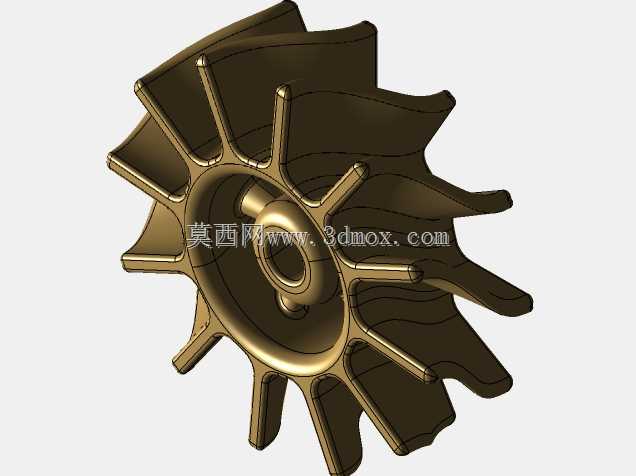

　　这套结构围绕离心式流体输送设备的核心过流部件展开，呈现了半开式叶轮与蜗壳泵腔的配合关系，适合用于小型循环泵、冷却泵、排污泵或教学验证类泵体方案的结构评审。叶轮采用多片后弯叶片沿轮毂周向均布，叶片从中心吸入口向外缘逐渐展开，入口处保留较大的通流面积，使介质进入叶道时不至于因截面突变产生明显冲击；随着半径增大，叶道宽度和曲率同步变化，流体在旋转作用下获得速度能，并在蜗壳内逐步转化为压力能。半开式叶片没有完整前盖板，靠近泵体一侧形成相对开放的流道，在输送含细小颗粒、纤维或黏度略高介质时，堵塞风险低于闭式叶轮，同时加工和后期清理也更方便。

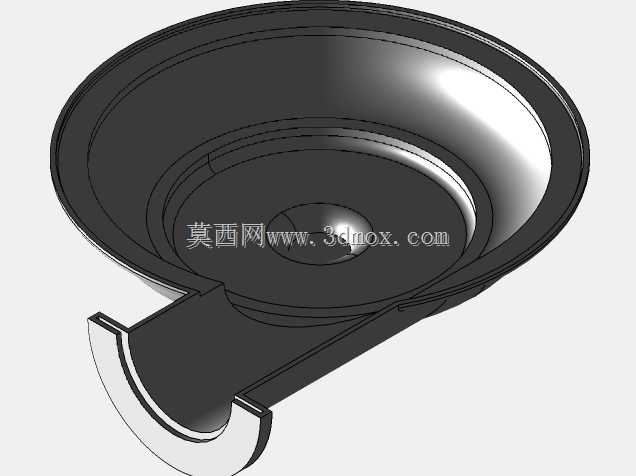

　　从建模思路看，轮毂中心设置轴孔与定位配合面，用于和泵轴或电机轴连接；周边叶片根部与轮毂圆滑过渡，既减少应力集中，也避免流道内出现突兀台阶。蜗壳部分采用环形集流腔并向出口管段延伸，截面沿周向逐步扩大，能够收集叶轮外缘甩出的流体，使流速沿扩散方向平稳降低。出口管段与蜗壳切线方向衔接，管路布置时可依据该方向预留法兰或软管接口。图中泵腔侧壁与叶轮端面之间留有必要间隙，这个间隙直接影响容积效率和颗粒通过能力：间隙过小，制造误差或运行热膨胀可能造成刮擦；间隙过大，回流增加，扬程和效率会下降。

　　实际安装时，需要优先校核叶轮外径与蜗壳内腔的径向余量、叶片端面到泵盖的轴向间隙，以及中心轴孔与密封腔、轴承位的同轴度。入口对中区域应保证直管或吸入腔稳定供液，避免涡流和进气；出口侧则要兼顾支撑刚性，防止管路重量直接作用在蜗壳上。若用于高速直联场景，还应结合转子质量、叶片数量和电机转速做动平衡与共振校核。结构外形虽然紧凑，但叶轮叶片曲面、蜗壳扩散段和出口过渡区都是影响性能的关键部位，建模时应保持叶道连续性、壁厚均匀性以及装配间隙的可测量性，便于后续进行工程图出图、3D打印样件验证或流体仿真前处理。
