FRC机器人硬壳微型平板安装固定板

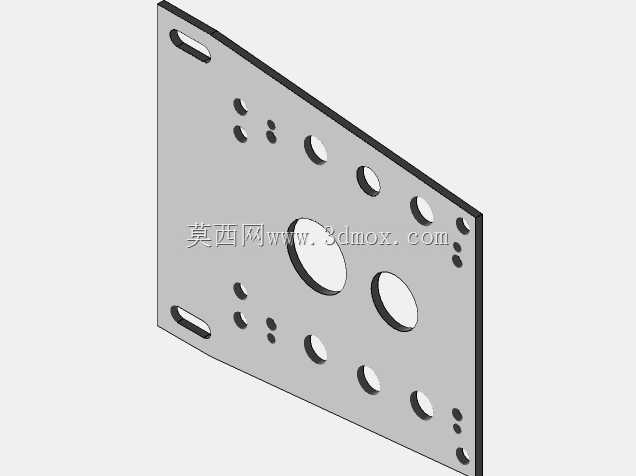

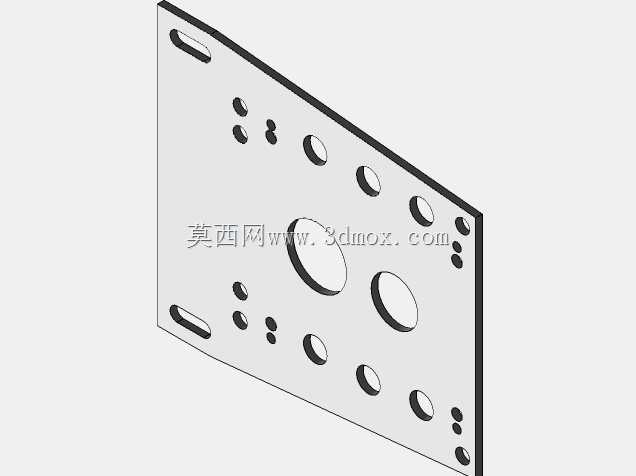

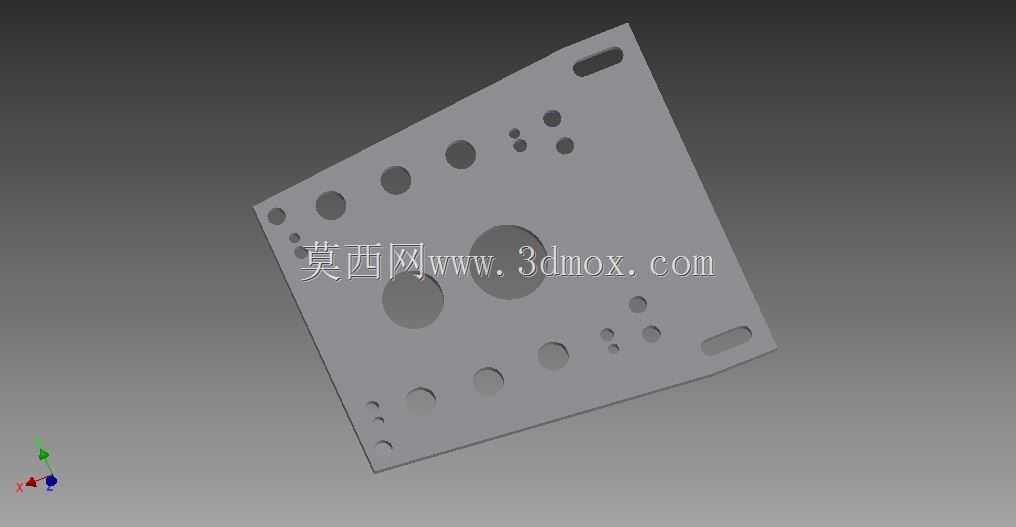

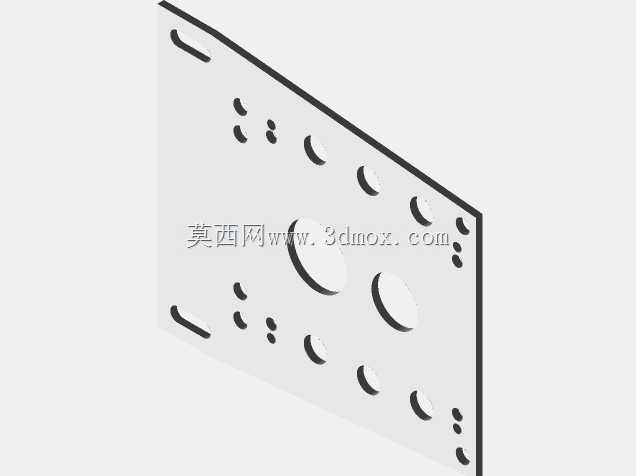

　　该安装板主要服务于FRC竞赛机器人底盘与动力模块的集成布置，属于表面贴装式硬质平板连接件，用于在紧凑机架空间内完成电机、变速箱及相关执行部件的定位与固定。板件采用平板式构型，整体轮廓近似方形，边缘根据装配空间做了局部切角与让位处理，能够在机器人框架型材之间快速嵌入，减少额外支撑结构的占用。

　　从实际用途看，这类板件承担动力单元与机架之间的过渡连接作用。电机与变速箱输出端需要稳定的基准面来保证轴系同轴度，若安装基面刚度不足或孔位偏差过大，运转过程中容易出现皮带跑偏、齿轮啮合异响、连接螺栓松动等问题。该板通过多组孔径与孔距的组合布置，将动力部件的安装载荷分散到板面多个区域，避免局部应力集中。

　　板面孔系设计是结构重点。中部大孔用于避让电机或变速箱的凸出轴套、端盖结构，使部件可以沉装到板背面，降低整机高度方向的尺寸包络；周围分布的不同直径圆孔分别对应螺栓穿装、定位销配合、线束穿过以及轻量化减重需求。靠近板边的长圆孔提供一定的调节余量，便于在张紧皮带、调整变速箱啮合位置时进行滑移补偿，这对于竞赛现场快速修配尤为实用。若干小孔则用于固定限位件、线卡或辅助支架，体现一块板集成多种安装接口的设计思路。

　　建模时需要重点控制安装边界：板厚决定沉孔与通孔的有效啮合长度，孔边到板外缘的距离要保证螺栓垫圈压紧面完整，避免边缘压溃；大孔周边保留足够实体宽度，以传递电机扭矩和变速箱反作用力。长圆孔的宽度应与所选螺栓规格匹配，两端半圆同心，滑移方向应指向皮带张紧或轴系调节方向。板面各安装孔之间的位置公差需结合电机、变速箱样本尺寸校核，不能只按外观排布。

　　在整机装配中，该板既可作为动力组件的独立安装基板，也可与铝型材、角码和侧板组合成模块化动力舱。维修拆卸时，松开周边紧固件即可将电机连同变速箱整体取出，便于更换轮组、调整传动比或维护减速机构。硬质平板的基面还有利于保证左右两侧动力模块的对称性，减少机器人直行偏差和传动抖动。

　　结构设计上应兼顾刚性与减重。板材通过大孔、小孔和边缘轮廓去除非承力材料，但在螺栓连接带、扭矩传递路径和大孔周围保留连续实体；必要时可在背面增加折弯边、衬套或加强垫片，以提高薄板抗振能力。对于三维建模人员，绘制此类零件时应先建立装配约束骨架，再依据真实紧固件尺寸生成孔位，确保模型可直接用于干涉检查、工程图出图和后续钣金或切割加工。
