3毫米厚等边角铝L型支撑导轨构件

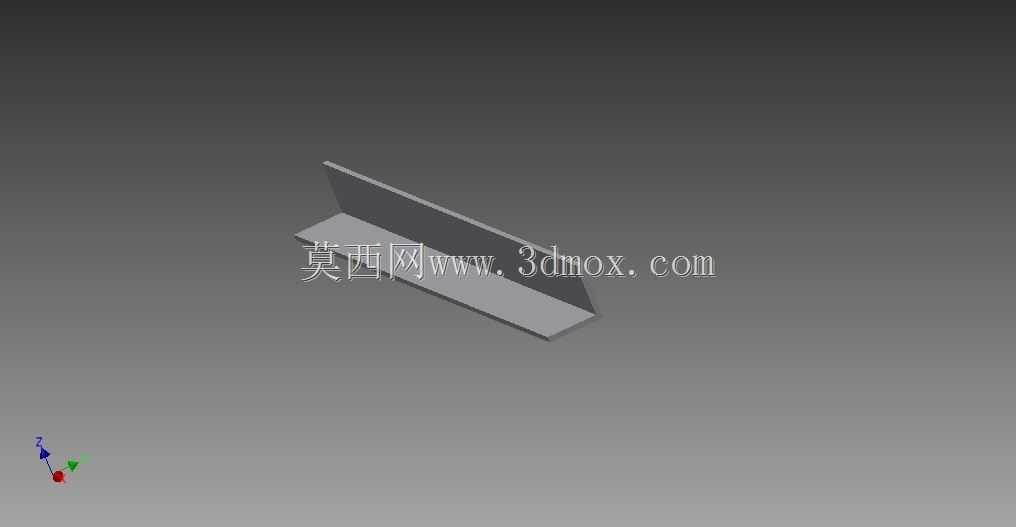

　　在各类非标自动化设备、通讯机柜内部走线支撑、小型台架的边角加固场景里，等边角铝L型通道是使用频率极高的通用结构件，这类构件不需要复杂的曲面加工，依靠折弯成型的直角截面就能同时承担两个垂直方向的限位、承托与连接作用，很多刚入行的结构工程师在选型时容易忽略壁厚与翼缘宽度的匹配关系，要么选了过薄的型材导致安装后受力出现翘曲，要么盲目加大截面造成整机重量和材料成本不必要的上升。这款3毫米壁厚的铝制L型通道，建模时优先从钣金折弯的工艺逻辑出发，先绘制平直的L型截面草图，沿通长方向拉伸得到基础实体，两个互相垂直的翼缘板面保持完全平直，折弯过渡处保留符合铝折弯工艺的圆角半径，避免出现尖锐直角导致折弯处应力集中开裂。从实际安装边界来看，

　　这类通长L型铝件常布置在机柜侧板与底板的拼接内角处，一个翼缘面通过沉头螺钉贴合固定在柜体钣金侧壁，另一个翼缘面水平伸出作为线缆托边、小型电气元件的安装导轨，或是两台相邻设备拼接时的定位靠面；3毫米的壁厚在铝合金材料的常用强度区间内，既可以承受常规布线时多束线缆的长期垂向载荷，也能在设备转运过程中抵御边角处的意外磕碰，不会像1.5毫米薄铝角那样轻微受力就出现不可逆的弯折变形。设计过程中没有额外添加多余的安装孔、凸台或裁切缺口，保留了通长完整的型材形态，工程师在后续整机设计时可以根据实际布局长度任意裁切，按照安装点位在翼缘面上自行加工沉孔、腰型调节孔，适配不同的安装间距。不同于挤压成型的标准铝角铁，

　　这款构件的建模逻辑完全贴合钣金折弯加工流程，展开后可以直接得到平整的铝料下料尺寸，折弯线位置、折弯扣除量都可以直接对接车间的折弯工序，不需要二次修改模型。在通讯设备的内部结构里，这类L型通道还常作为屏蔽舱的边角压条，压住屏蔽衬垫保证舱体接缝处的导电连续性；在小型实验台架搭建中，它可以作为台面边缘的加固包边，承托台面上放置的工装夹具，防止板材边缘长期受力分层。两个翼缘的垂直度控制在建模时就做了约束，装配时靠直角面定位就能快速保证相邻两个安装板的垂直精度，不需要额外做角度调校，大幅减少装配环节的调校工时。
