拓扑优化镂空三角墙面置物托架

　　这套成对布置的墙面承托支架，核心使用场景集中在室内墙面置物、小型台面悬挑支撑、工位侧边工具挂装以及轻质展示层板固定，常见于实验室工位侧边置物架、家用墙面隔板、工作室小型设备托台以及门店展示层板的支撑环节，替代传统实心直角角铁，在保证承载能力的前提下大幅削减构件自重，同时兼顾外露安装场景下的视觉辨识度。支架整体采用直角三角形承力构型，竖直边贴合墙面完成锚固，水平边承托上层板件，斜边作为主压杆传递竖向载荷，整体传力路径完全贴合悬臂梁的应力分布规律：竖向载荷从水平托板端部传入，沿斜向支撑肋传导至墙面锚固点，墙面竖直边承担拉拔与剪切复合载荷，三角封闭构型从根源上消除悬臂托架的端部下挠变形趋势。设计阶段先完成常规实心三角托架的初始构型建模，

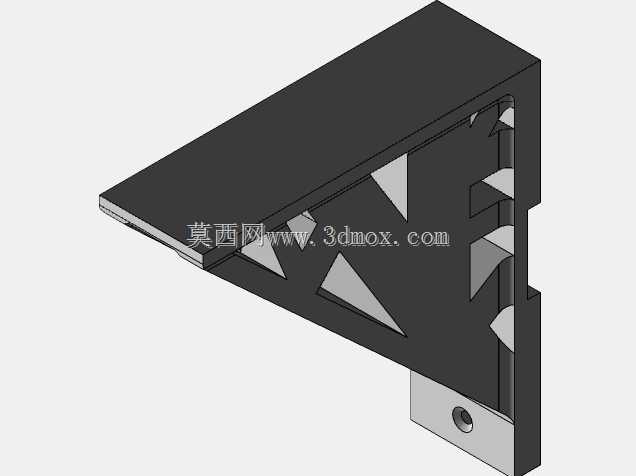

　　约束墙面贴合面的全部自由度，在水平托面施加均布竖向载荷与端部集中载荷组合工况，通过应力仿真输出构件全域的应力云图，识别出低应力冗余材料区域，再通过拓扑优化算法迭代剔除不受力的多余材料，最终在斜向支撑板上生成错落的几何镂空型腔，既保留所有高应力区的完整传力截面，又把非承力区域的材料全部移除，相比同承载等级的实心冲压支架，整体耗材量降低四成以上，镂空结构同时减少了支架与墙面之间的接触封闭面积，避免长期使用过程中贴合面积存潮气引发的墙面返潮、漆面发霉问题。支架的竖直贴合边预留了两组沉头安装孔，孔位间距匹配常规家用膨胀螺栓与机柜螺丝的安装尺寸，安装时可直接在墙面钻孔打入膨胀管，螺丝穿过沉孔后锁紧，沉头结构保证螺丝端面不突出支架立面，

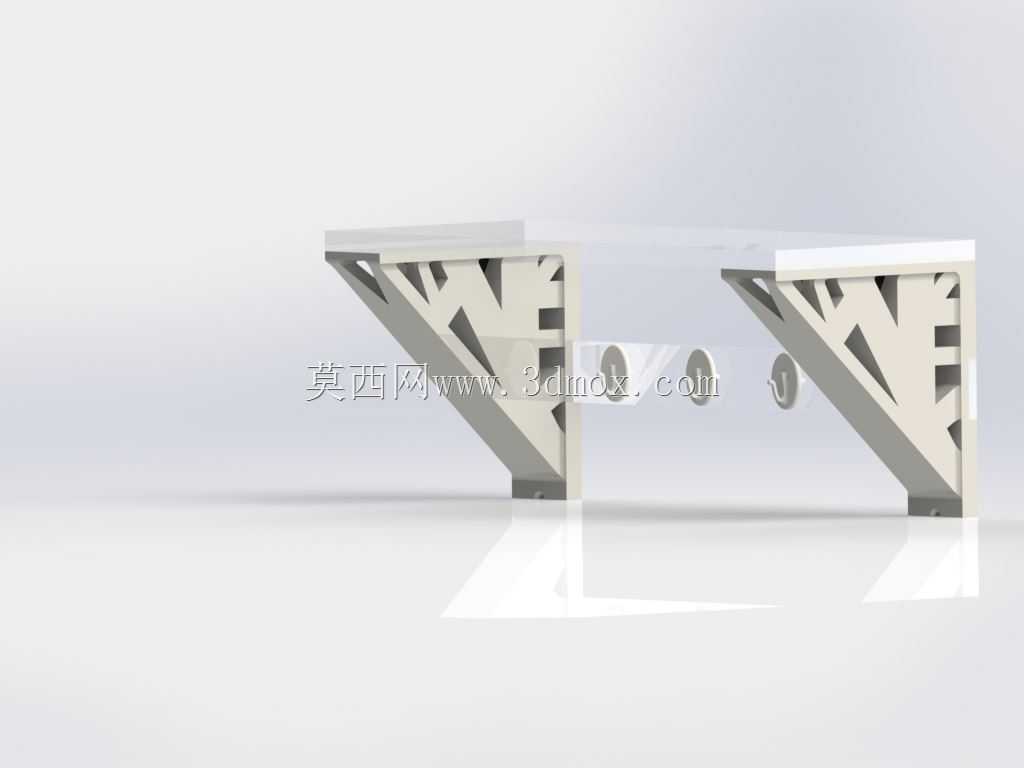

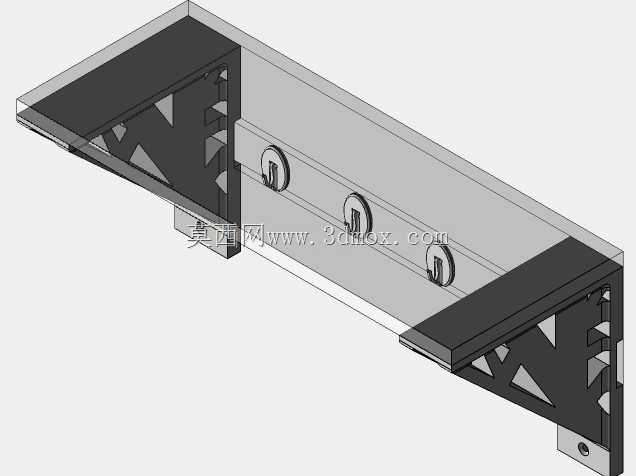

　　上层放置的层板可以完全贴合支架水平承托面，不会出现螺丝顶起板件的安装干涉。水平承托边预留了向上的折边，对放置在上方的层板形成侧向限位，层板不需要额外打胶固定即可避免横向滑移，折边高度控制在3毫米以内，不会突出板件底面影响外观。斜向支撑板上的镂空型腔全部做了圆弧过渡处理，不存在尖锐内角，从根源上避免冲压或3D打印成型过程中内角处的应力集中，长期承载下不会出现裂纹扩展问题。成对使用时两只支架左右对称布置，间距可根据所承托板件的长度灵活调整，常规600毫米跨度的层板搭配两只该支架即可满足日常置物承载需求，支架底面做了平齐处理，安装后从下方观察仅可见斜向镂空的几何造型，没有突出的螺母或焊疤，适配外露式的装修风格。

　　构件的壁厚根据成型工艺不同可灵活调整，采用钣金折弯成型时壁厚选取1.5至2毫米冷轧钢板，镂空区域通过激光切割一次成型，折弯后焊接边角做打磨抛光；采用3D打印制作时可选取PLA或PETG材质，壁厚设置为3毫米即可满足轻质物件承托需求，安装边界上支架竖直边总高度控制在120毫米，水平边总伸出长度控制在100毫米，不会过度占用墙面与台底空间，适配绝大多数常规置物层板的安装尺寸要求。
