小型空压机进气消声过滤装置

　　该装置面向小型踏步式空压机的进气端使用，安装在压缩机吸气口位置，核心作用是对进入泵体的环境空气进行前置过滤，同时利用腔体容积与端面多孔结构削弱吸气脉动噪声，减少粉尘、碎屑随气流进入气缸后造成活塞环、阀片异常磨损的问题。

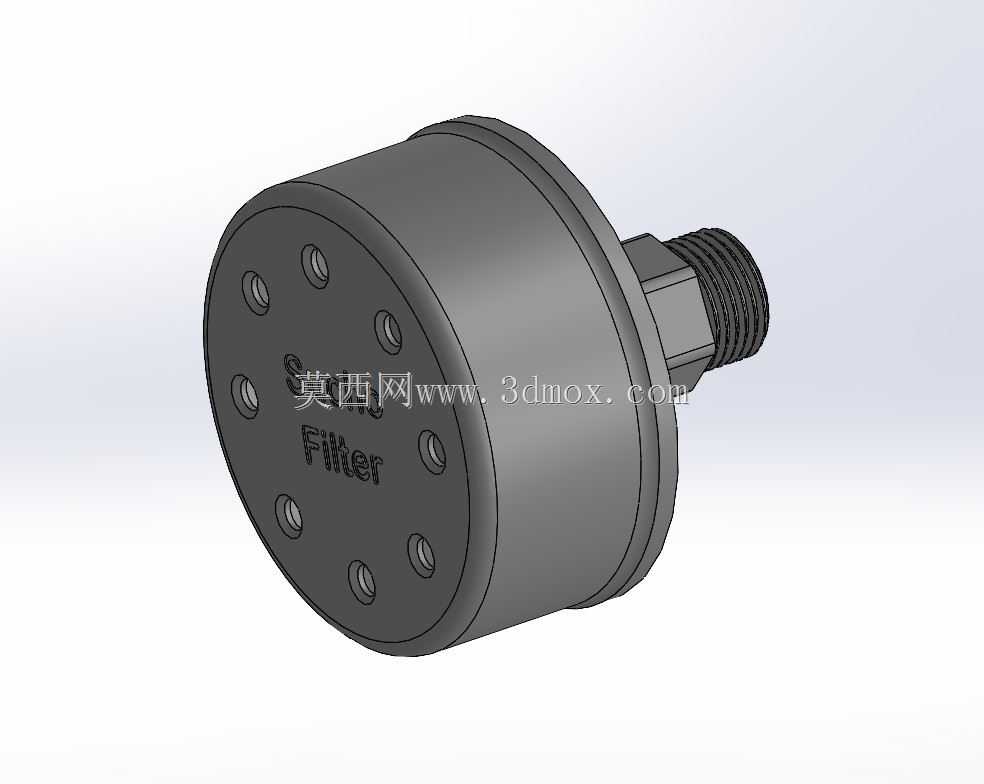

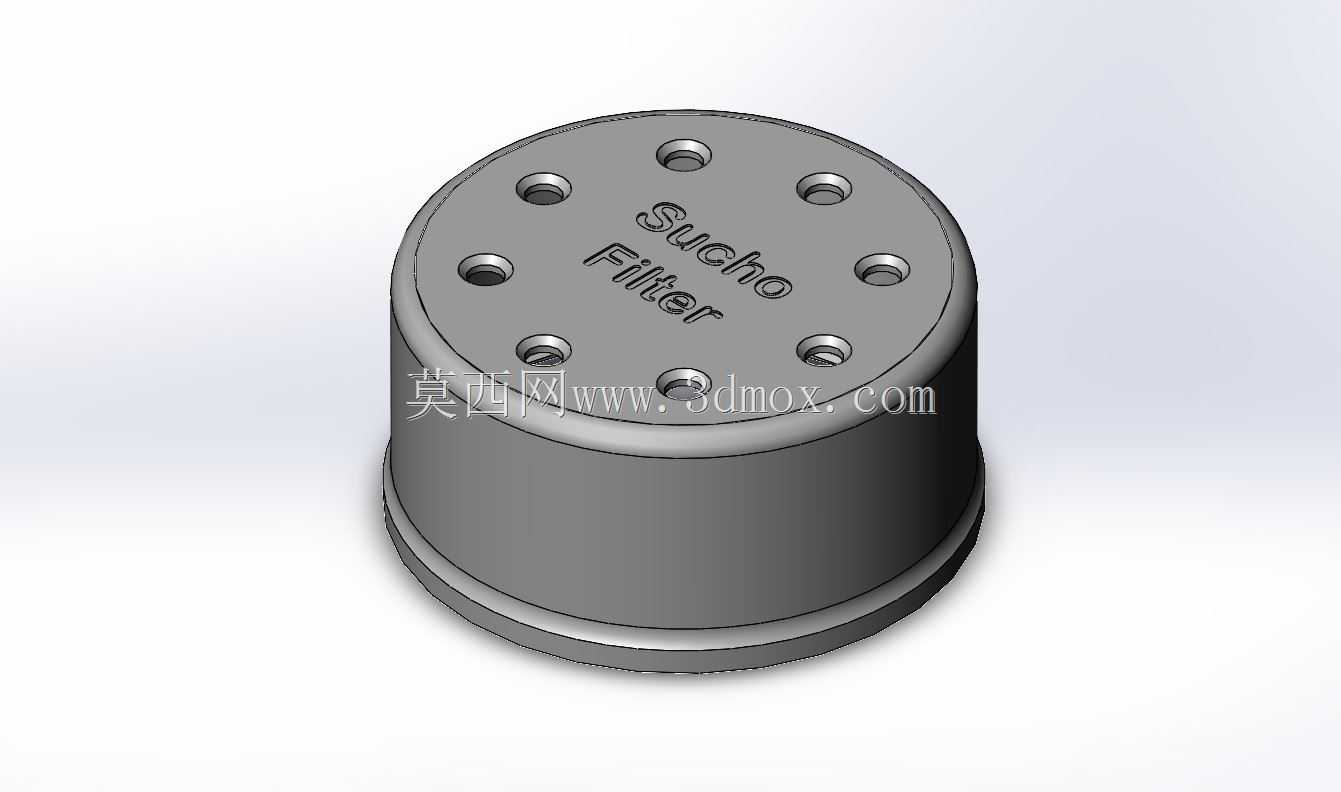

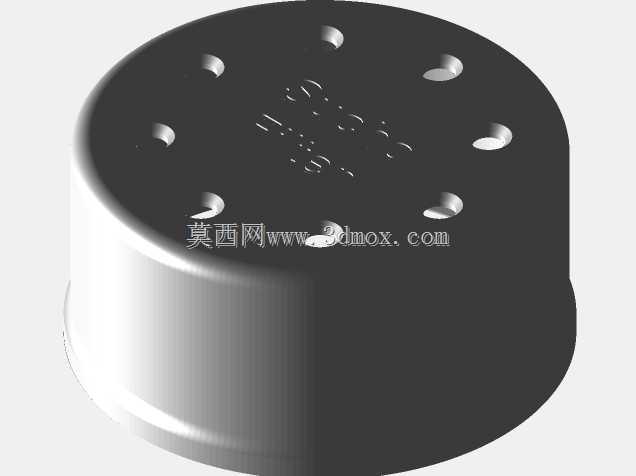

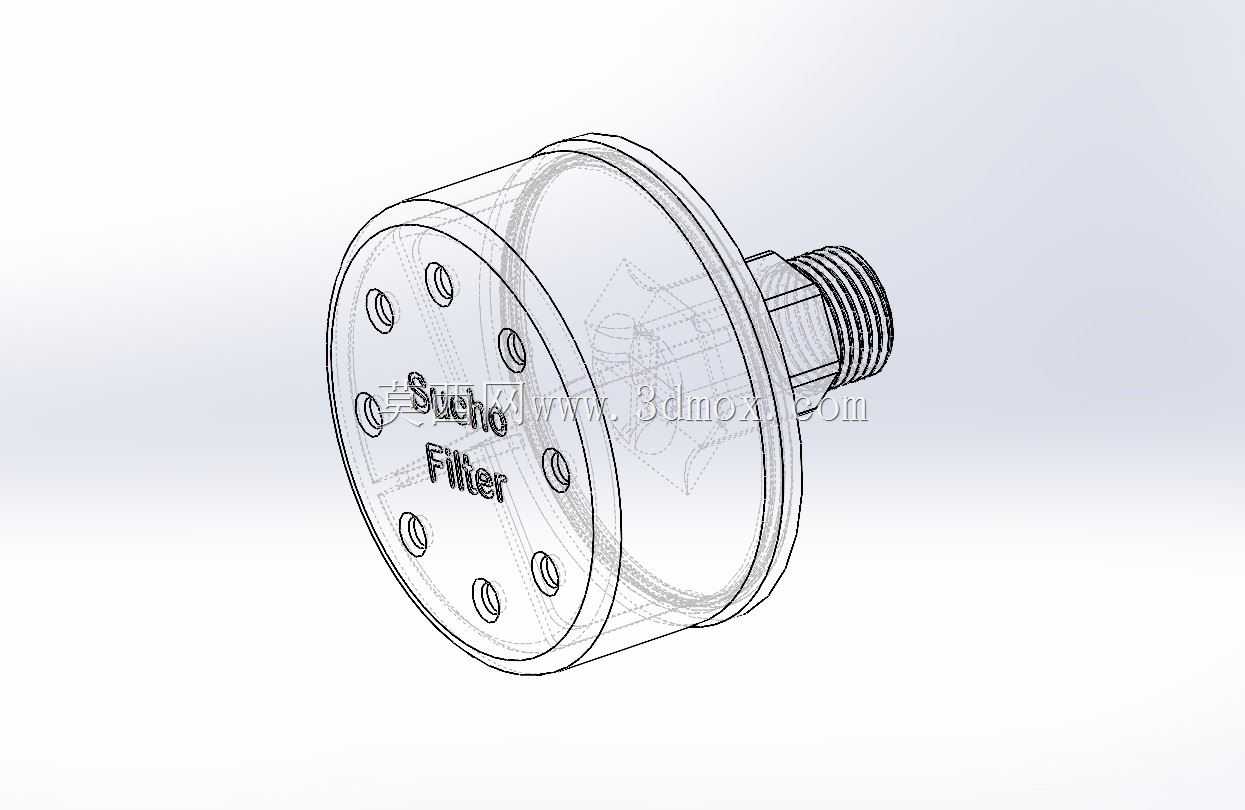

　　结构上采用短圆筒腔体加侧向外螺纹接头的布局，外螺纹端直接对接20mm规格的压缩机进口，无需额外转接管路；圆筒封闭端面均匀布置多圈轴向进气小孔，气流经小孔进入内腔后扩容减速，较大颗粒在腔体内沉降，端面可配合滤棉或多孔过滤材料完成细微杂质拦截，腔体表面标注Filter字样，便于现场识别进气方向与维护部位。

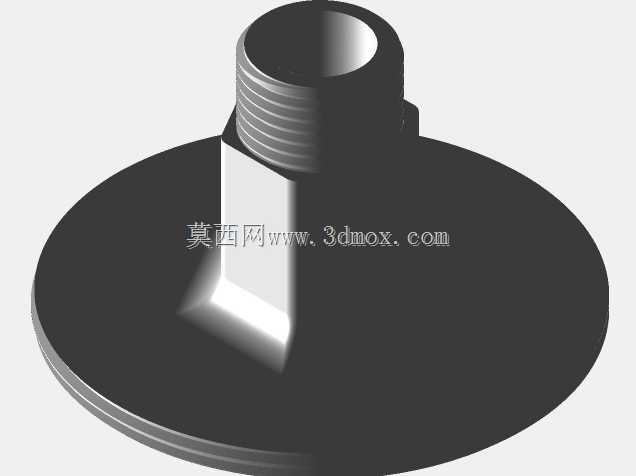

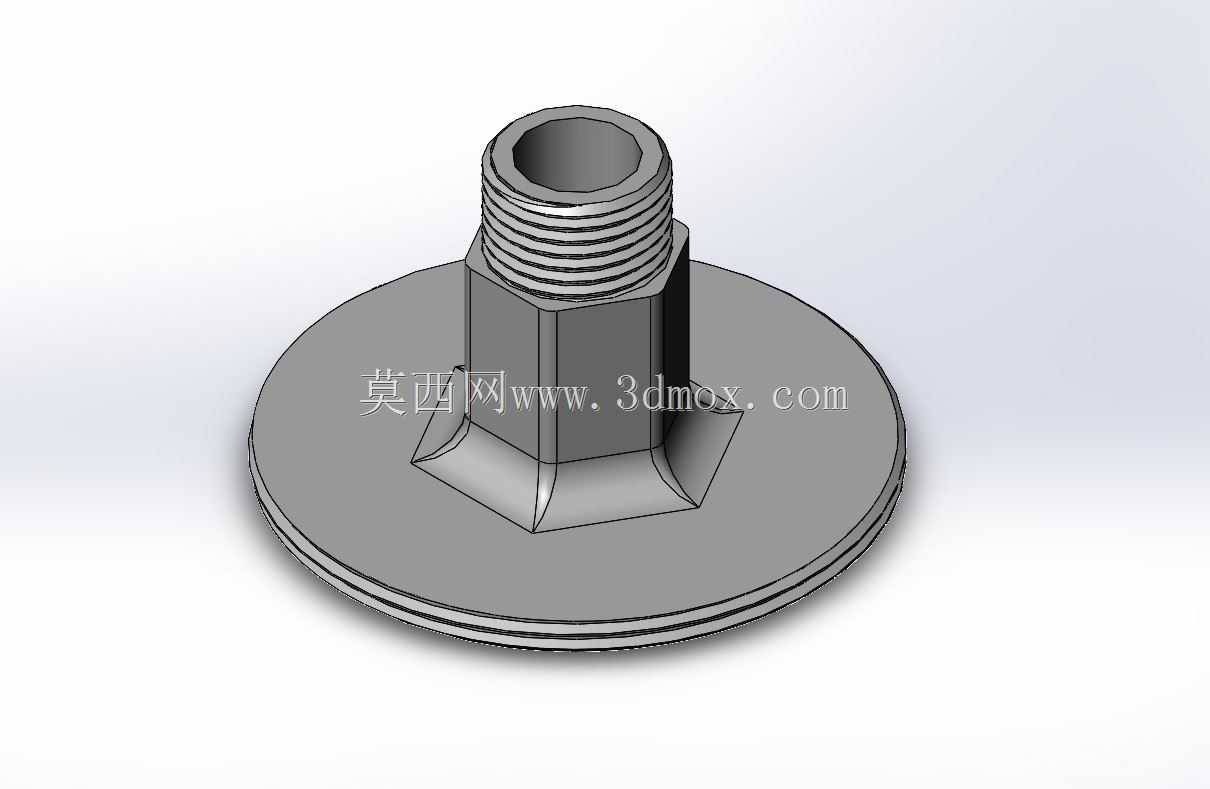

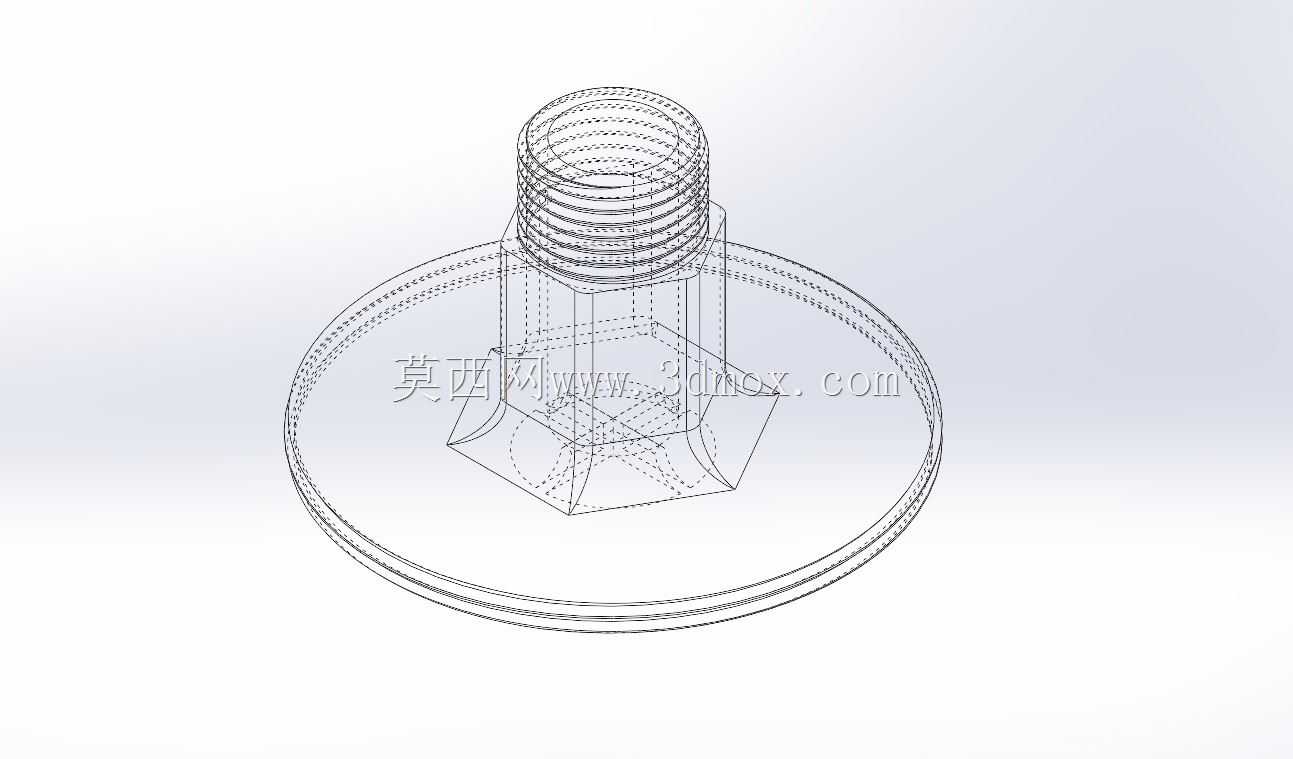

　　建模时优先保证安装边界：外螺纹段按常规管螺纹牙型、有效旋合长度建立，接头根部设置六角拧动平面，可直接用扳手锁紧，避免安装时筒体跟转；圆筒外径、总长度控制在小型空压机机头旁的紧凑空间内，端面小孔孔径与孔位间距按进气通流面积校核，保证总通流面积不小于吸气口截面积，避免小孔过多导致端面刚度不足、或孔数过少造成吸气阻力升高。

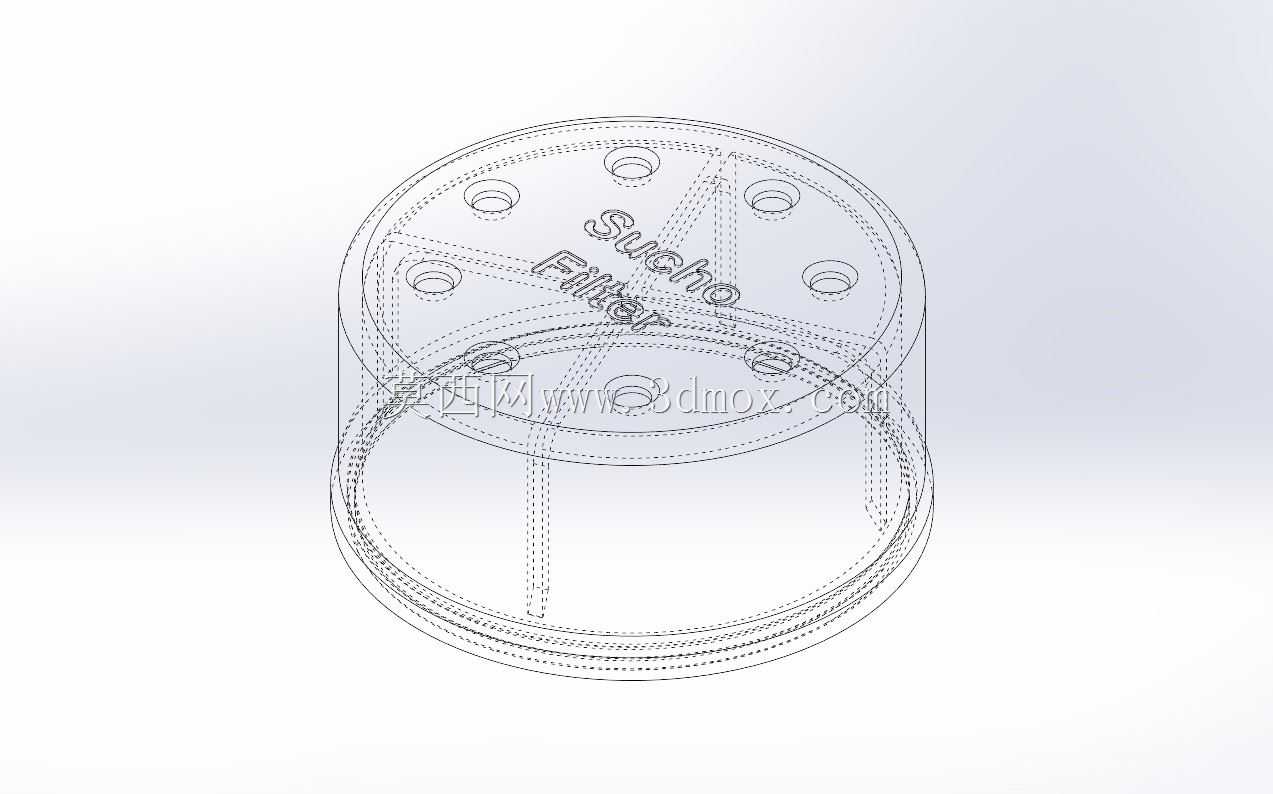

　　针对小批量自制场景，零件按ABS材料3D打印工艺拆分壁厚，筒体侧壁、端盖厚度取3mm左右，打印填充率设置为50%，外周轮廓打印3圈以上，既控制腔体重量，又保证螺纹接头旋紧时的承压能力；内腔预留滤材装填空间，端盖与筒体可采用一体打印或旋合结构，后期维护时可打开清理积尘、更换过滤棉。

　　现场适配时需确认压缩机进口螺纹规格、机头周边避让距离，装置安装后进气口朝向避开地面扬尘区域，可进一步延长过滤维护周期；该结构也可迁移到小型真空泵、气动隔膜泵等同类吸气设备的入口防护场景，通过调整螺纹规格、腔体直径匹配不同排量的主机。
