车用空调涡旋式压缩机组装结构

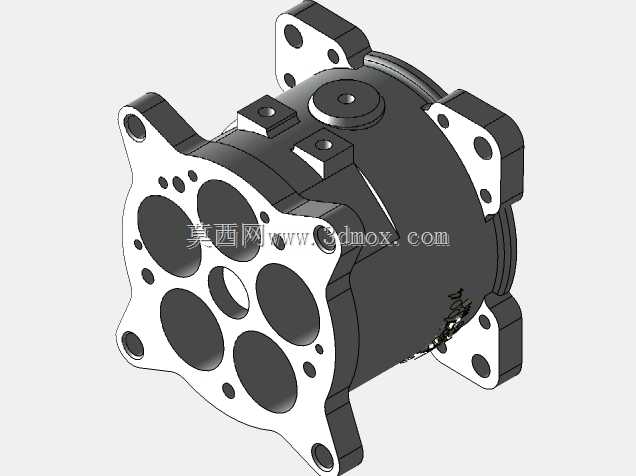

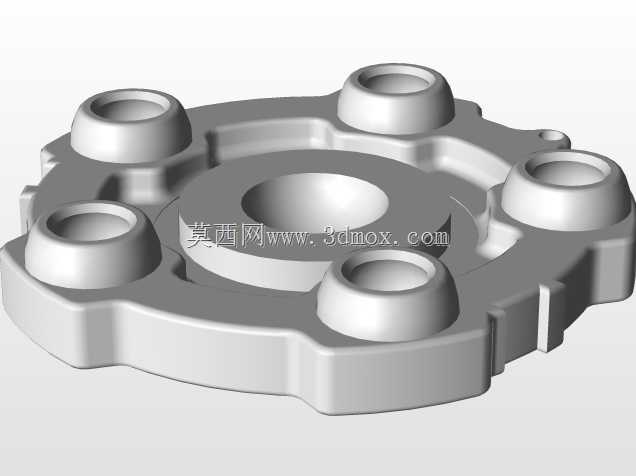

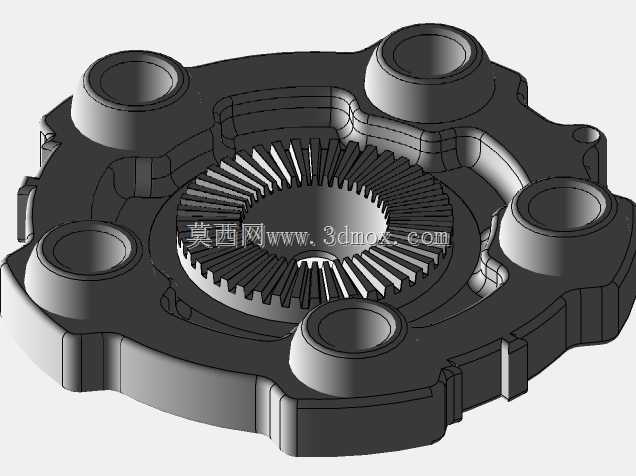

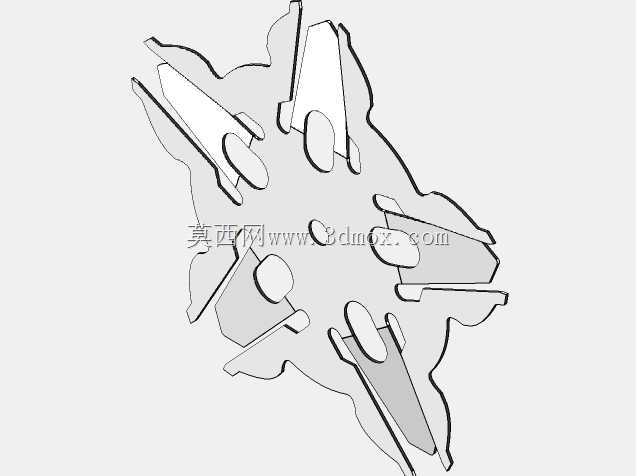

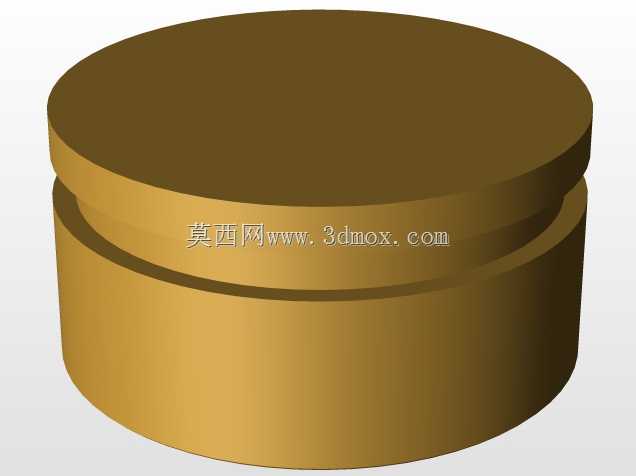

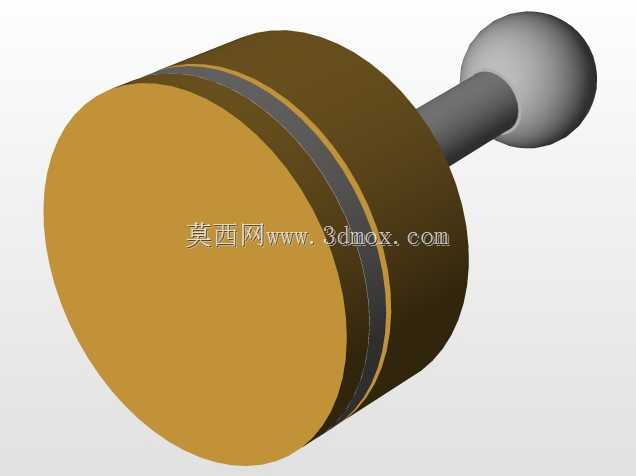

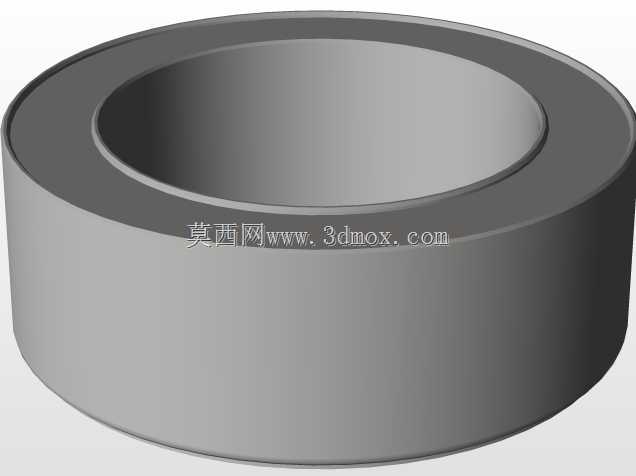

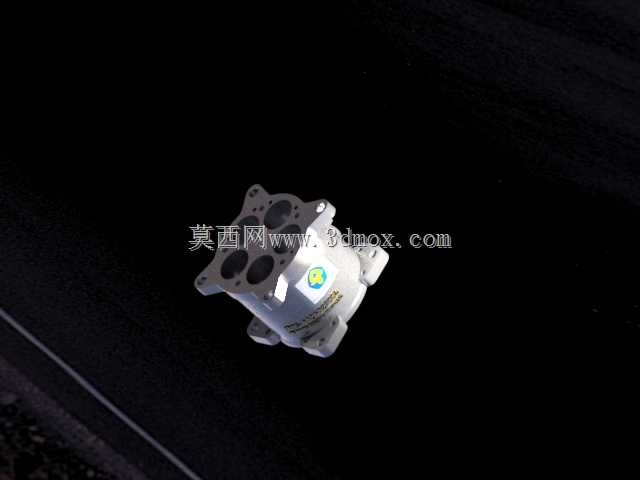

　　在商用车、乘用车的空调制冷回路里，这类压缩机是整个系统的动力核心，负责驱动制冷剂完成气态压缩、冷凝放热、节流降压、蒸发吸热的完整循环，直接决定空调系统的制冷效率与运行稳定性。不同于转子式、活塞式压缩机的结构逻辑，这款机型采用多缸径向布局的压缩腔设计，前端法兰面预留了多组不同孔径的安装孔位，其中大尺寸通孔对应制冷剂的吸排气通道，小孔径通孔用于与整车安装支架、空调管路法兰的螺栓紧固，安装时需要保证法兰面的平面度公差控制在0.05mm以内，避免密封失效出现制冷剂泄漏的问题。从结构设计逻辑来看，壳体采用一体化铸造成型的主腔体，外部延伸出四个带安装孔的支耳，支耳的安装孔位做了沉台设计，能够适配M8规格的固定螺栓，

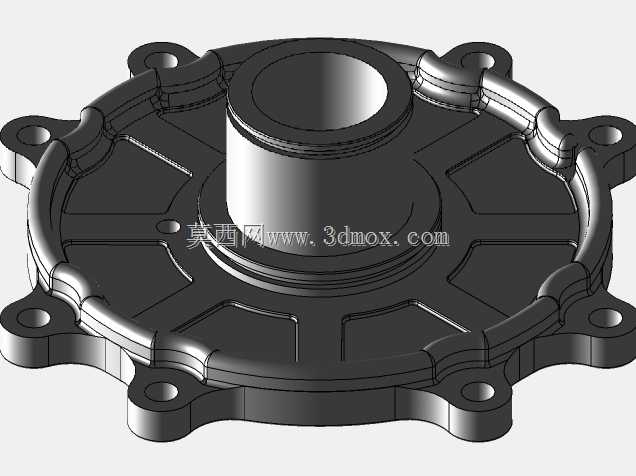

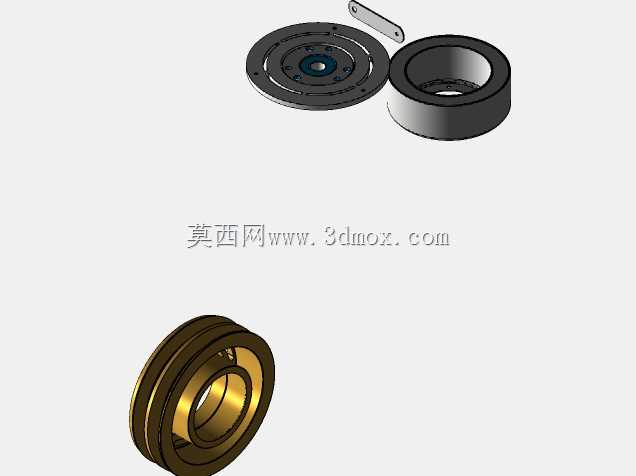

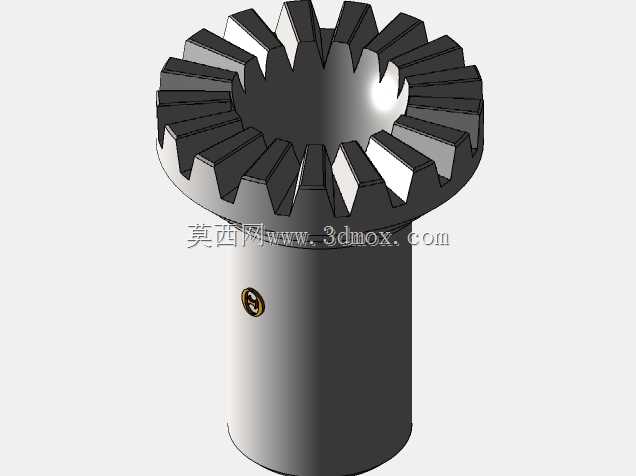

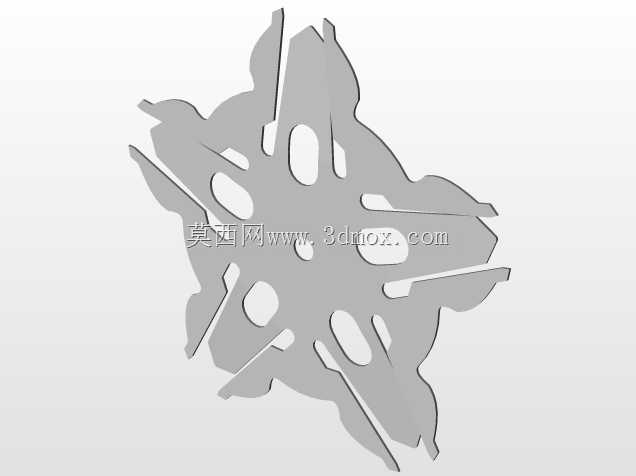

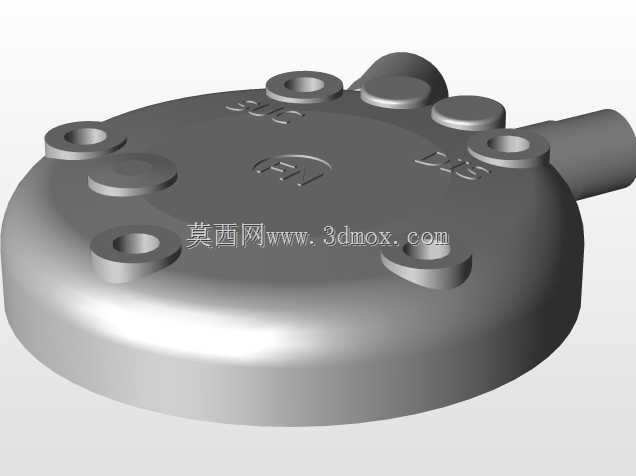

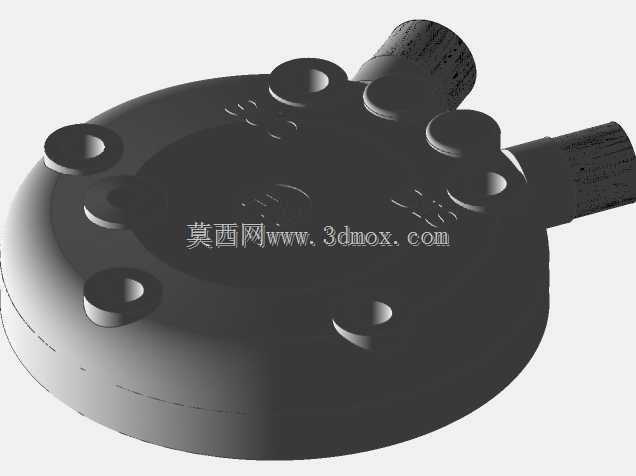

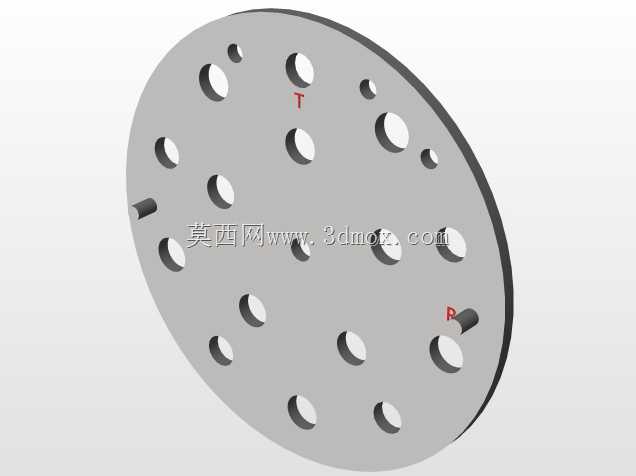

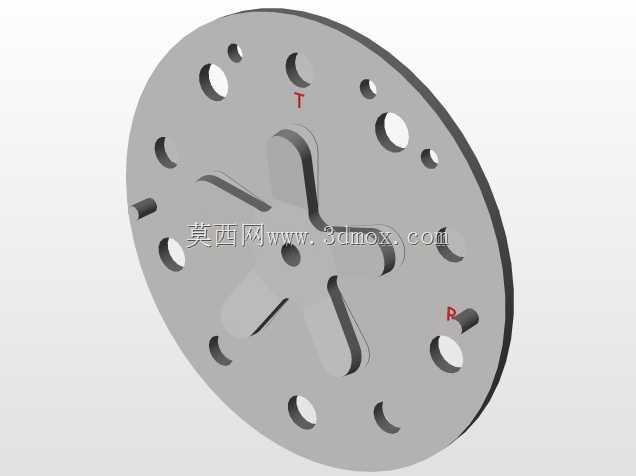

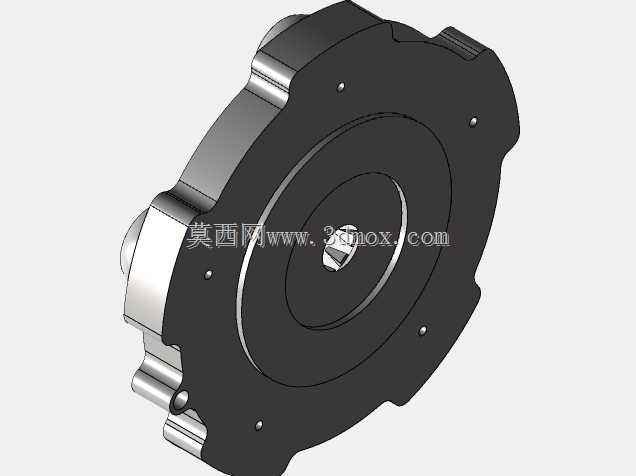

　　安装支耳的位置经过受力仿真校核，在整车运行产生的振动工况下，支耳根部的应力集中系数控制在1.2以内，避免长期运行出现结构开裂。主腔体的顶部预留了控制阀、高压保护开关的安装接口，接口采用标准的内螺纹设计，能够直接适配行业通用的空调压力传感器与电磁控制阀，不需要额外做转接结构设计。压缩腔的前端盖采用铝合金材质加工，端面上的吸排气孔位置经过流道仿真优化，能够降低制冷剂吸入过程的流阻损失，相比同排量的传统结构，吸气效率可以提升8%左右。实际装车应用时，这款压缩机的动力输入接口位于腔体后端，能够通过电磁离合器与发动机皮带轮连接，离合器的吸合动作由整车空调控制器根据车内设定温度、蒸发器表面温度自动控制，当蒸发器温度低于设定阈值时，离合器断开，

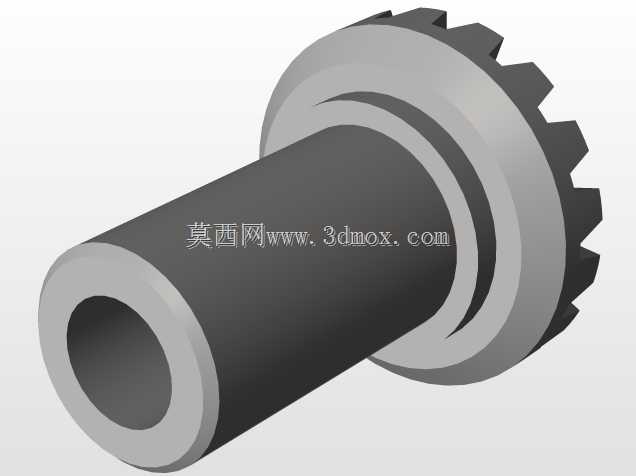

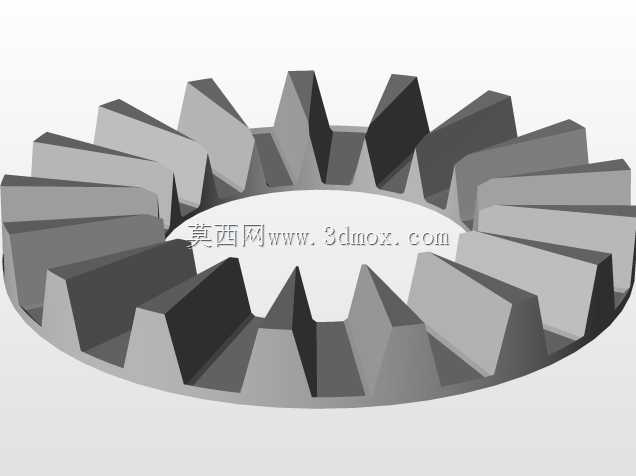

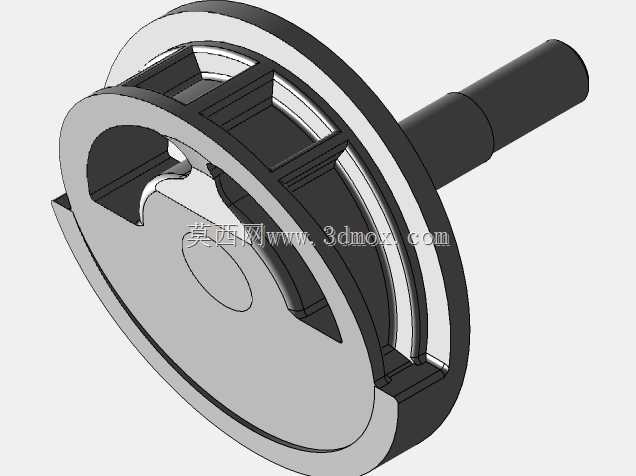

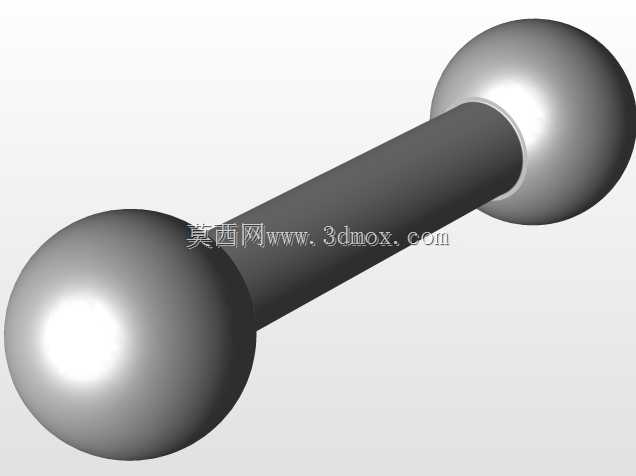

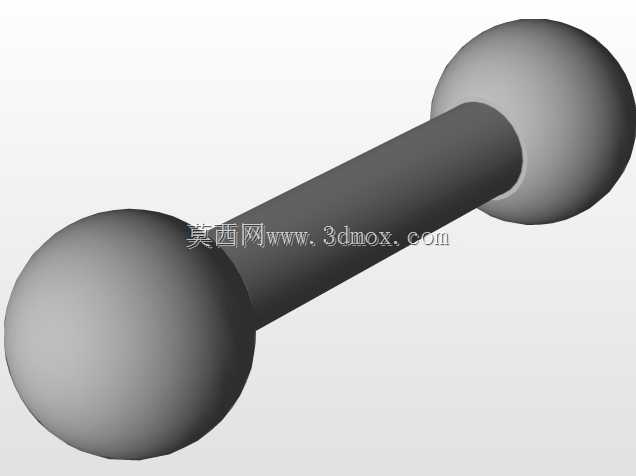

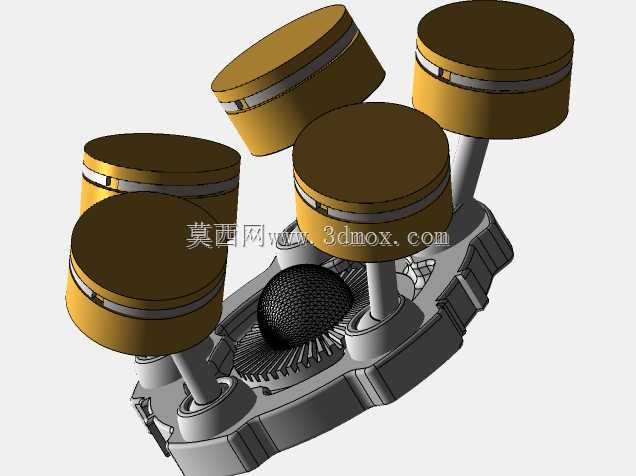

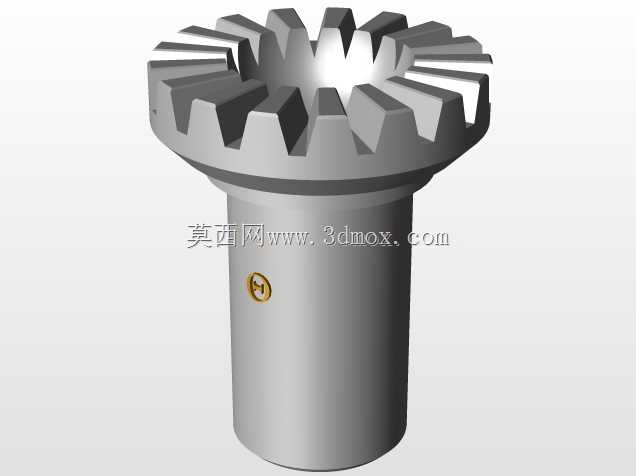

　　压缩机停止压缩工作，避免蒸发器表面结霜影响换热效率。设计过程中，腔体内部的运动部件做了动平衡校正，曲轴组件的动平衡精度控制在G2.5等级，能够在3000-6000rpm的常规工作转速区间保持较低的振动水平，降低整车运行时的NVH问题。安装边界方面，这款压缩机的整体径向最大尺寸控制在180mm以内，轴向长度不超过160mm，能够适配多数紧凑级乘用车、轻型商用车的发动机舱安装空间，不需要对周边的管路、线束布局做大幅度调整。在制冷系统匹配时，这款压缩机的排量适配1.6-2.5L排量的车型，能够在环境温度45℃的极端工况下，保证驾驶舱内的温度在10分钟内降至26℃以下，满足整车的热管理性能要求。结构细节上，壳体的外壁做了多道环形加强筋，

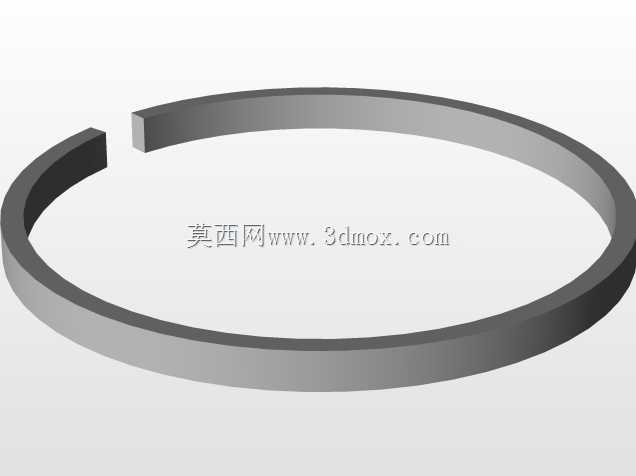

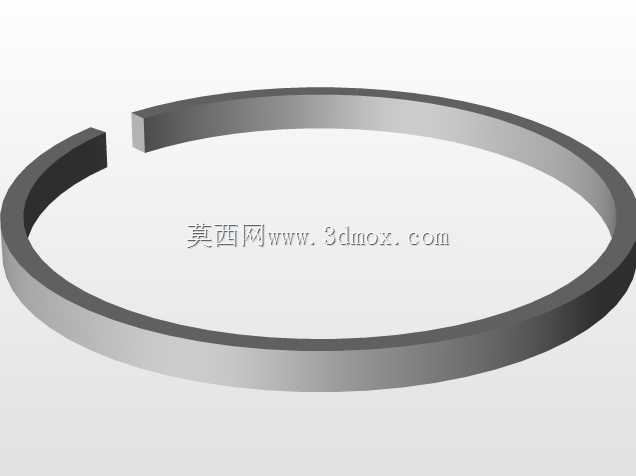

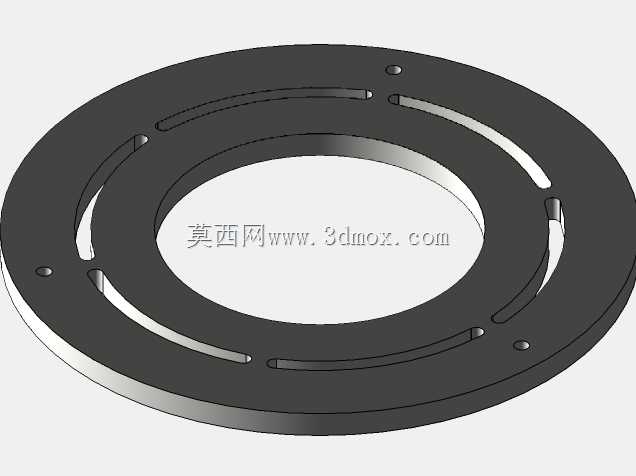

　　既能够提升腔体的承压能力，在系统高压侧压力达到3.5MPa的极限工况下不会出现腔体变形，也能够增大壳体的散热面积，帮助压缩过程中产生的热量快速散出，降低压缩机的工作温度，提升内部润滑油的使用寿命。吸排气口的位置设计在前端法兰的同一平面，能够简化空调管路的布置走向，减少管路的弯折数量，降低管路的加工成本与装配难度。内部的密封结构采用多道唇形密封圈，分别布置在端盖结合面、轴伸位置，能够耐受R134a、R1234yf等不同类型的制冷剂与配套冷冻油，长期运行后密封圈的压缩永久变形率控制在15%以内，保证密封可靠性。
