移动式空气压缩机组结构设计

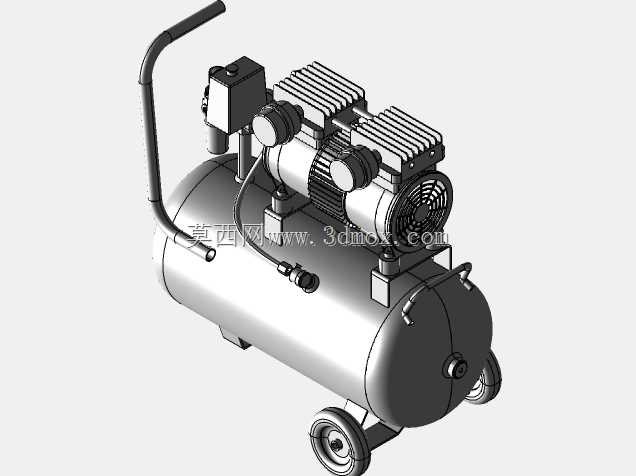

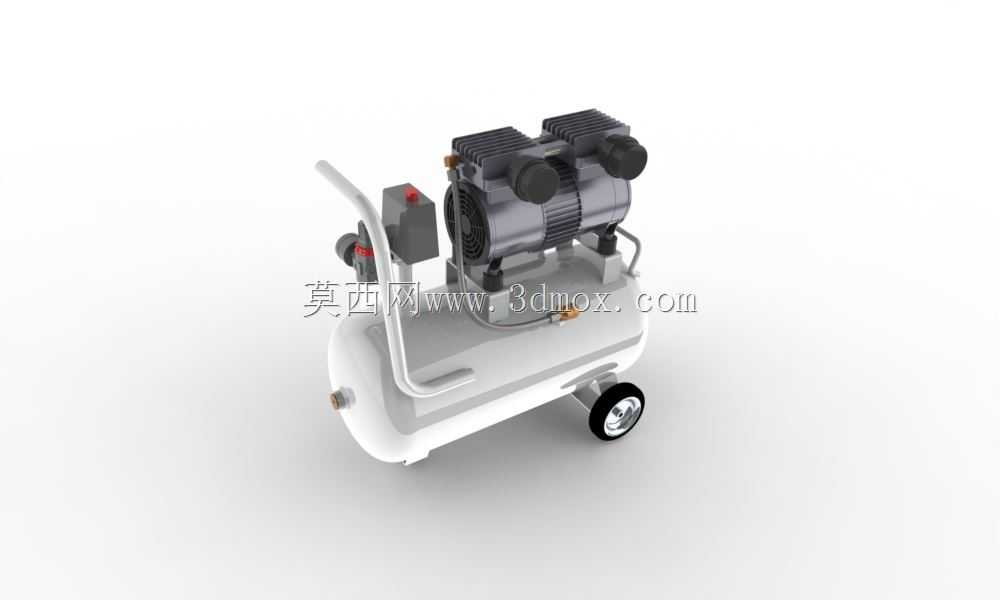

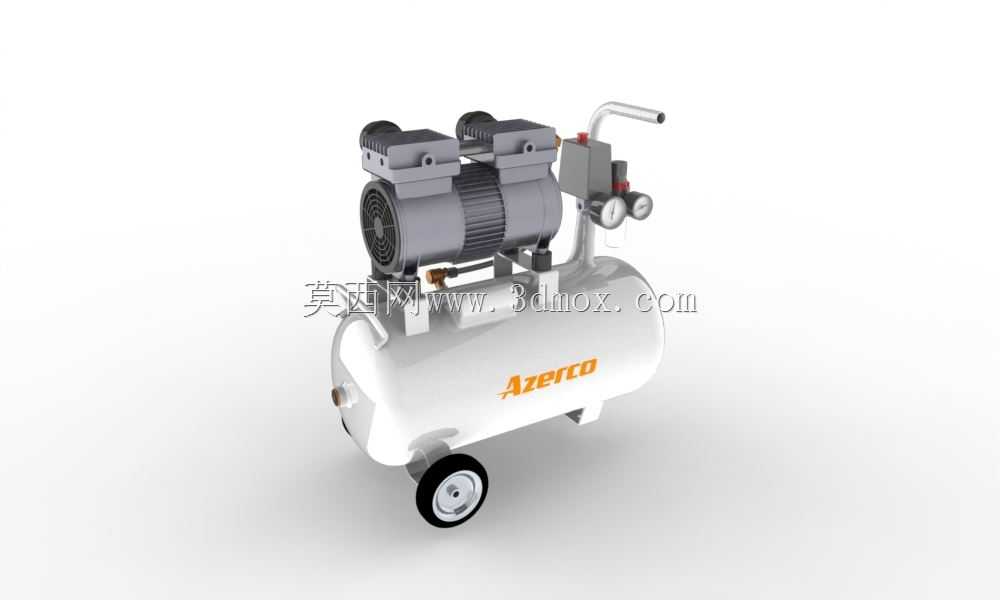

　　这套空气压缩机组的三维结构围绕车间分散用气、装配线气动工具、小型自动化工位以及临时检修作业展开，整体把压缩主机、动力部件、冷却管路、储气罐体、压力控制元件和移动承载框架整合在同一设备边界内。实际布置时，下部储气罐承担稳压与短时储气量的作用，能够缓冲喷枪、气缸、气动夹爪等末端负载瞬间开启造成的压力波动；上部压缩与动力区域保留检修开口，侧面布置散热和气流通道，使吸入、压缩、冷却、分离、输出的路径在有限空间内保持清晰。

　　从结构设计角度看，机组外形需要同时满足移动通过性和固定站位稳定性。底部框架与罐体支撑位置承担整机重量，脚轮或支撑脚的安装孔位决定了设备推移、转向和停放时的受力状态；罐体直径、长度以及上部组件高度共同构成安装包络，在产线旁布置时要预留正面压力表观察空间、侧面排水阀操作空间和后部散热距离。管路走向没有采用随意搭接，而是沿框架内侧设置，减少外露管段受碰撞的风险；阀件、接头和排气口位置集中在便于操作的一侧，方便日常点检。

　　设备用途并不局限于单一行业。机械加工车间可用它为气动扳手、吹尘枪和夹具提供气源；轻工装配线可配合气缸、真空发生器完成压紧、拾取和定位；维修现场则可依靠储气罐维持短时连续用气。设计思路上，模型把承压罐体与上部运动部件分层处理：下部强调支撑刚度、罐体固定和排水维护，上部强调振动隔离、散热通风和部件拆装。主机与电机之间的连接区域保留传动或直联空间，框架立柱避开皮带、联轴器等维护位置，使后期更换滤芯、检查皮带、拆卸端盖时不必大范围拆解外围。

　　外形细节方面，罐体封头、支腿、轮架、护栏、铭牌区、压力表、安全阀和排液口均有明确结构关系。上部罩壳并非单纯装饰，其轮廓对应气流组织和噪声控制需求，同时为高温部件提供防护。安装边界核算时，不仅要看整机长宽高，还要关注开门后维护半径、软管最小弯曲半径、地脚或轮刹占用区域，以及罐体后方与墙面之间的通风间隙。对于三维建模和设备选型人员，这套结构能够直接用于气源站方案校核、移动设备布局、管路干涉检查和维护空间评估，也可作为小型压缩气源成套化设计的参考。
