管道坡口加工专用工装设备结构

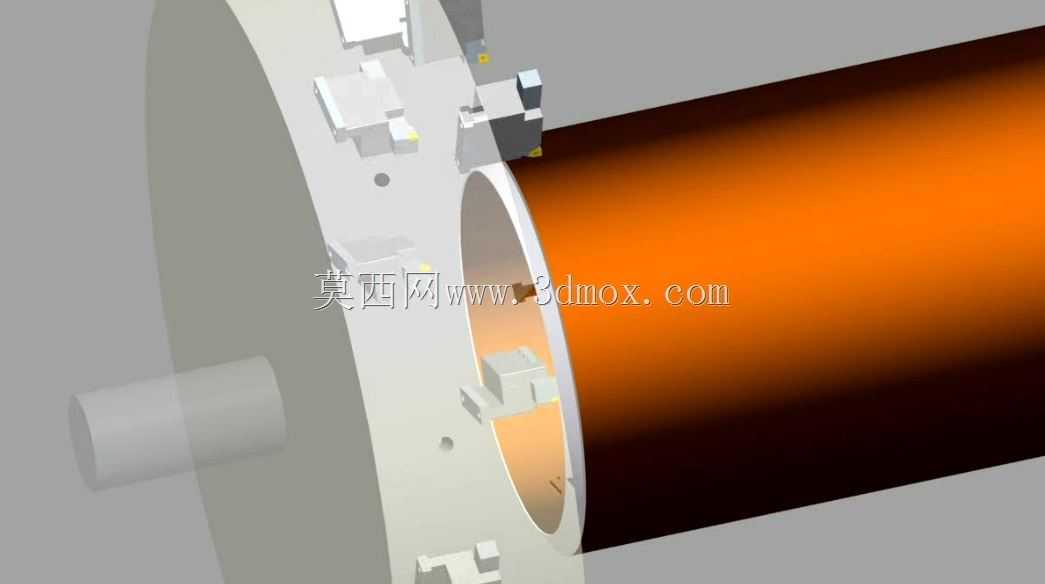

　　这套管端坡口加工工装主要面向现场管道预制、车间管件组对前的端面处理场景，在石油化工管线铺设、压力容器配管、长输管道站场安装作业中，承担管口切削、坡口角度成型、端面找平的工序任务。区别于固定式车床加工大口径管材时吊装回转难度大的痛点，该设备采用套入式环抱夹紧布局，作业时将主机架套在待加工管道端部，周向均布的多组夹紧块同步顶紧管壁外侧，无需额外搭建大型回转工装，即可在管道保持固定的状态下，由刀架绕管口做周向进给运动完成切削，适配野外施工现场、预制厂流水线上不同摆放状态的管材加工需求。设备的核心功能围绕管口焊接前的预处理要求设计，可通过更换刀头、调整刀架进给角度，加工出V型、U型、复合坡口等不同焊接工艺要求的管口型面，

　　同时修正管材切割后产生的端面歪斜、飞边毛刺、氧化层残留问题，保证组对时管口间隙均匀、坡口面粗糙度符合焊接规范，从源头减少焊接未焊透、夹渣等缺陷。从结构设计思路来看，机架采用分体式环抱结构，开合侧设置定位锁扣，套入管道后锁紧即可完成主机定位，周向布置的夹紧元件采用可调行程设计，适配一定管径范围内的不同壁厚管道，夹紧块接触面做防滑处理，切削过程中承受径向切削力时不会出现打滑偏移；切削刀架搭载径向与轴向双进给调节结构，径向进刀控制切削深度，轴向走刀控制坡口成型长度，操作人员可根据管壁厚度、坡口角度要求手动调节进刀量，小批量非标管线加工时灵活性更强。安装边界方面，设备工作时需在管道端部预留足够的主机套入空间，

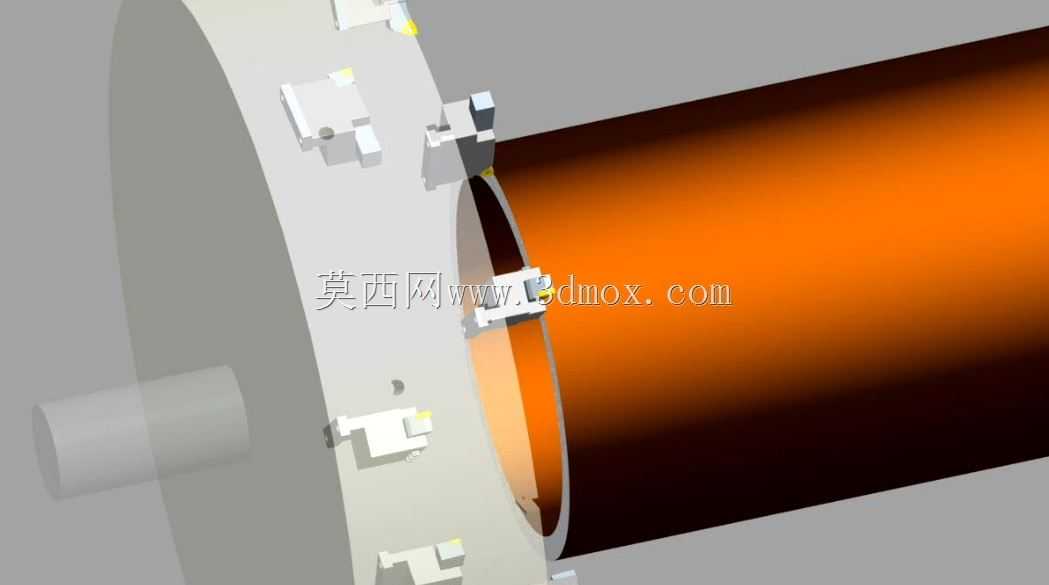

　　环抱机架的外径尺寸需大于待加工管道外径，夹紧机构的行程范围对应适配管径区间，刀架回转轨迹与管道外圆保持同轴，安装时以管口外圆为定位基准调整机架同轴度，避免切削过程中出现刀头干涉、坡口厚薄不均的问题；设备侧方伸出的驱动连接轴可配套动力源带动刀架回转，整体结构紧凑，无需复杂地基固定，配合吊装工具即可在不同作业点位转移，针对大口径厚壁管道的坡口加工作业，相比人工打磨效率与成型精度都有明显提升，三维建模过程中完整还原了夹紧块、刀架、机架开合结构、进给调节组件的装配关系，可直接用于工装结构校核、加工动作演示与现场作业布局参考。
