厂区大件跨厅转运牵引式平板拖车

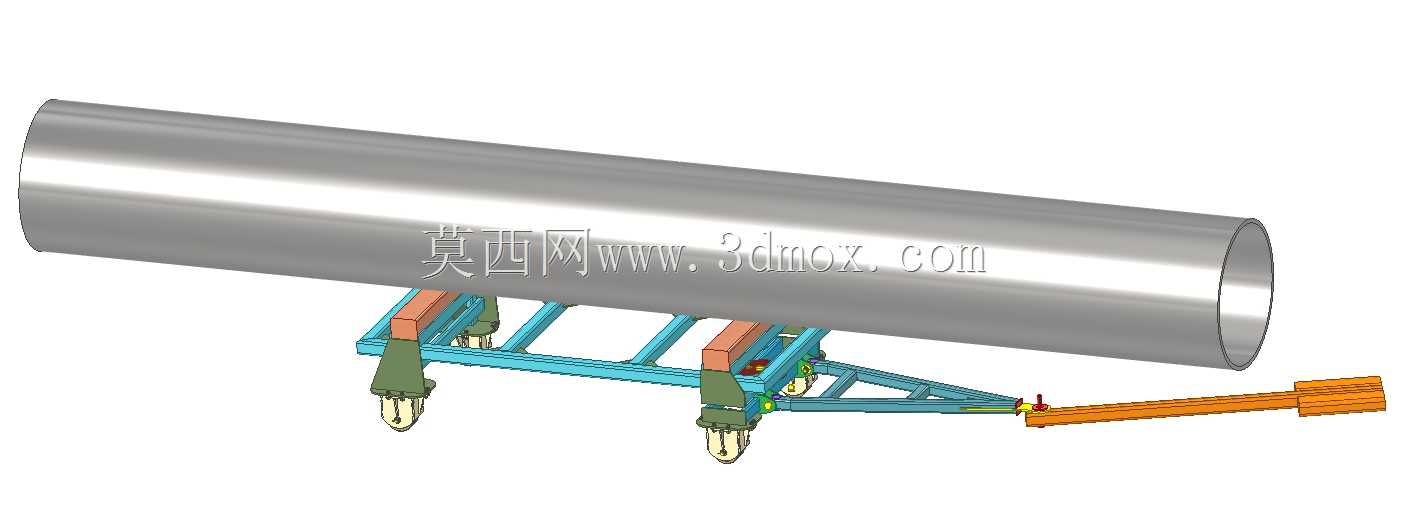

　　这套牵引式平板转运托架，主要面向重工件在相邻厂房、大厅或装配工位之间的短距离周转场景。在重型装配、钢结构预制、模具车间以及大型工装流转线上，工件往往不适合直接用叉车叉举长距离移动：一方面货叉支承点受限，工件底面缺少稳定叉取位；另一方面大件离地后重心偏高，经过门洞、坡道或转弯区域时晃动明显。平板拖车把承载与牵引分离，工件落放在台面缓冲垫上，叉车只通过前端三角牵引架施加水平拖动力，行走过程更平稳，也减少了反复叉举对工件底面和涂装面的损伤。

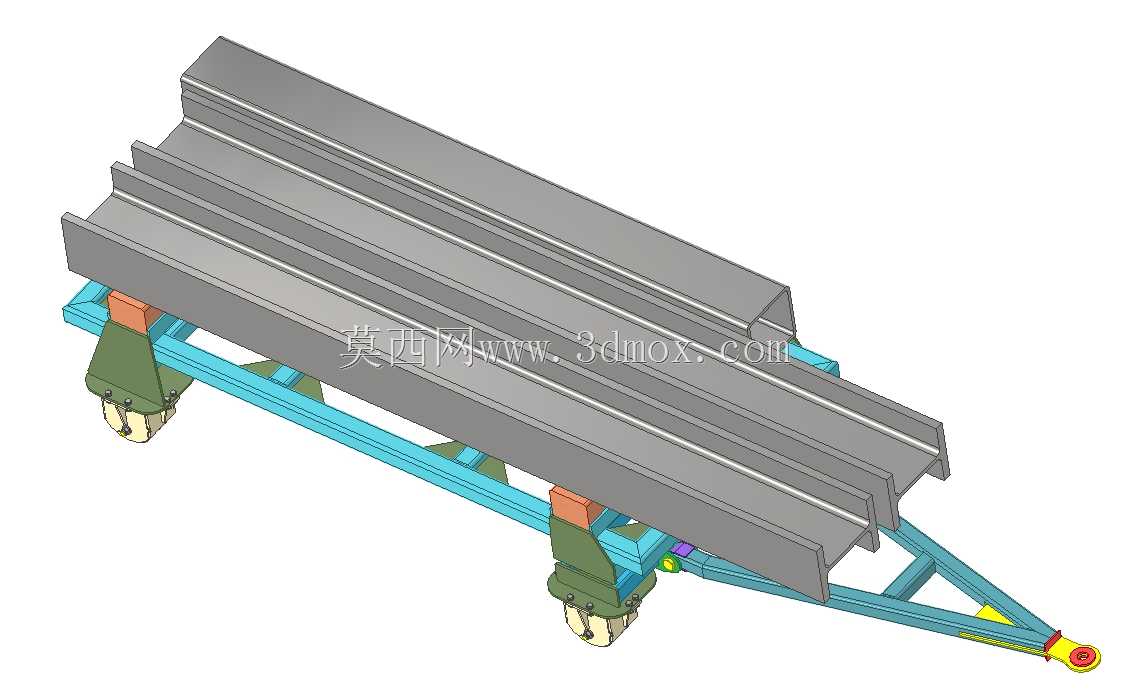

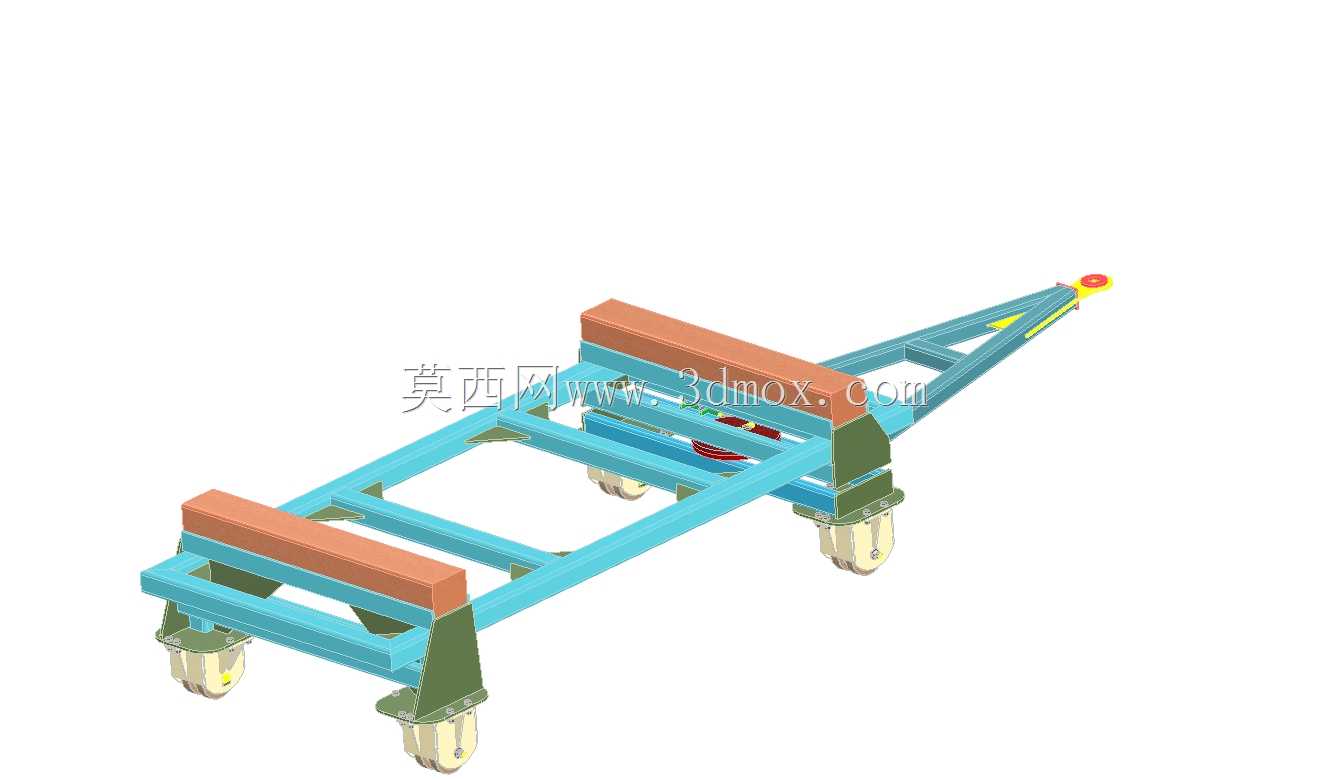

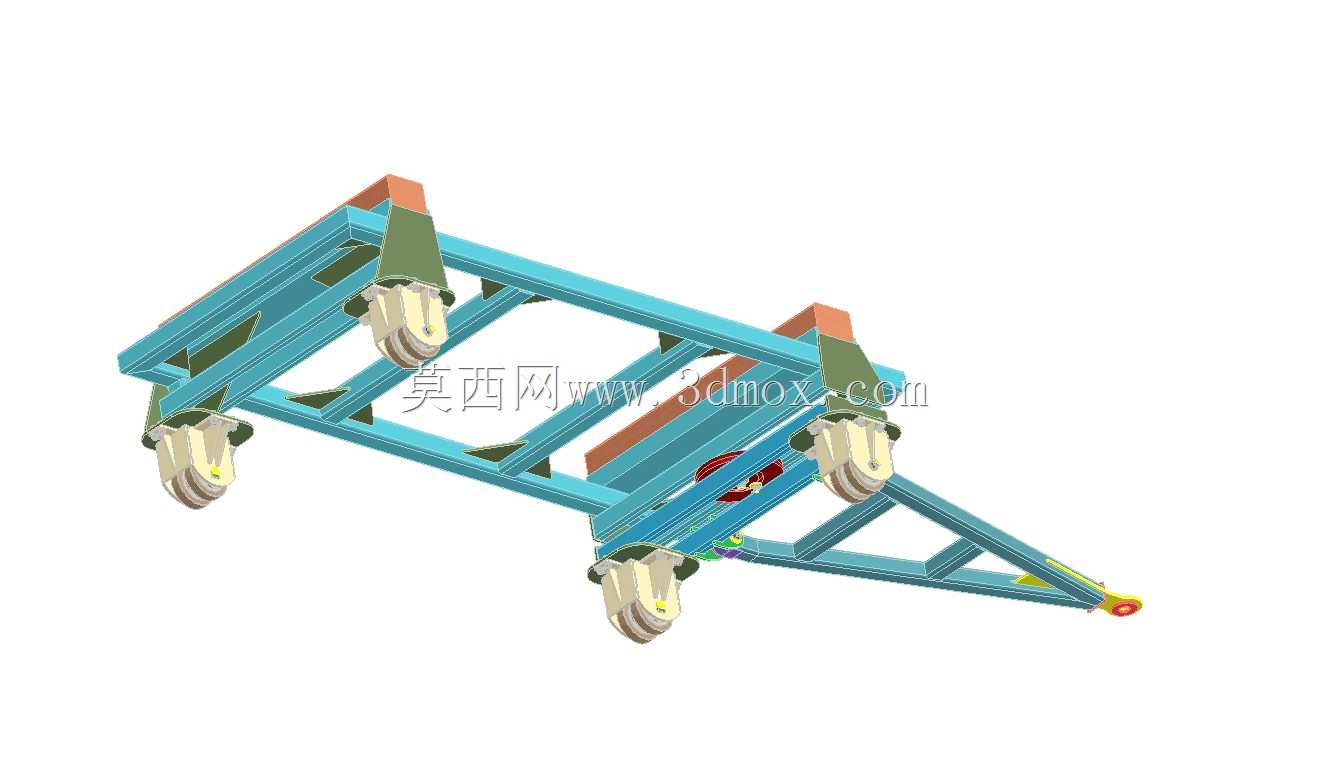

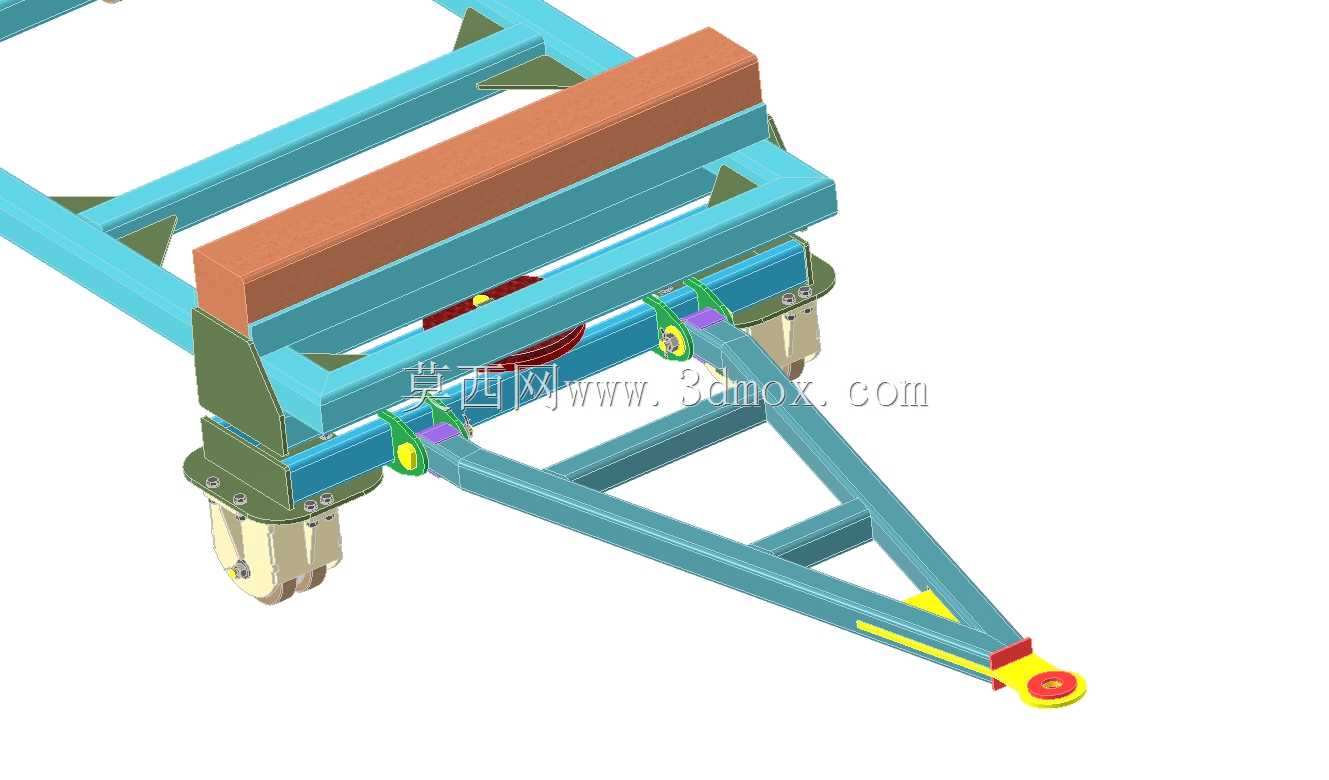

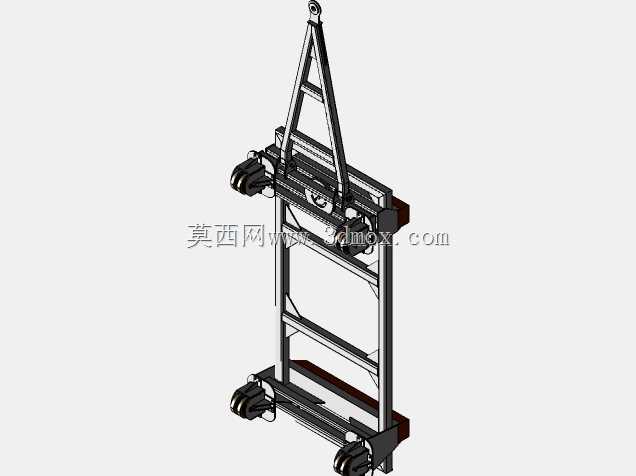

　　结构上，主体承载框架采用矩形钢管拼焊成梯形平面骨架，纵向主梁承担大部分弯矩，横向横梁把载荷分散到四个角部支承位。框架没有做成整块封闭台面，而是保留较大镂空区域，这样既能控制自重，也便于现场观察下方脚轮状态、清理焊渣与杂物，同时给吊装索具留出穿挂空间。台面上方设置两条长条形木质或非金属缓冲垫，垫条沿纵向布置，接触面积大，可避免钢框架直接磕碰工件底面；对于机架、底座、焊合件这类底面不平的承载物，垫条还能起到微量贴合和防滑作用。

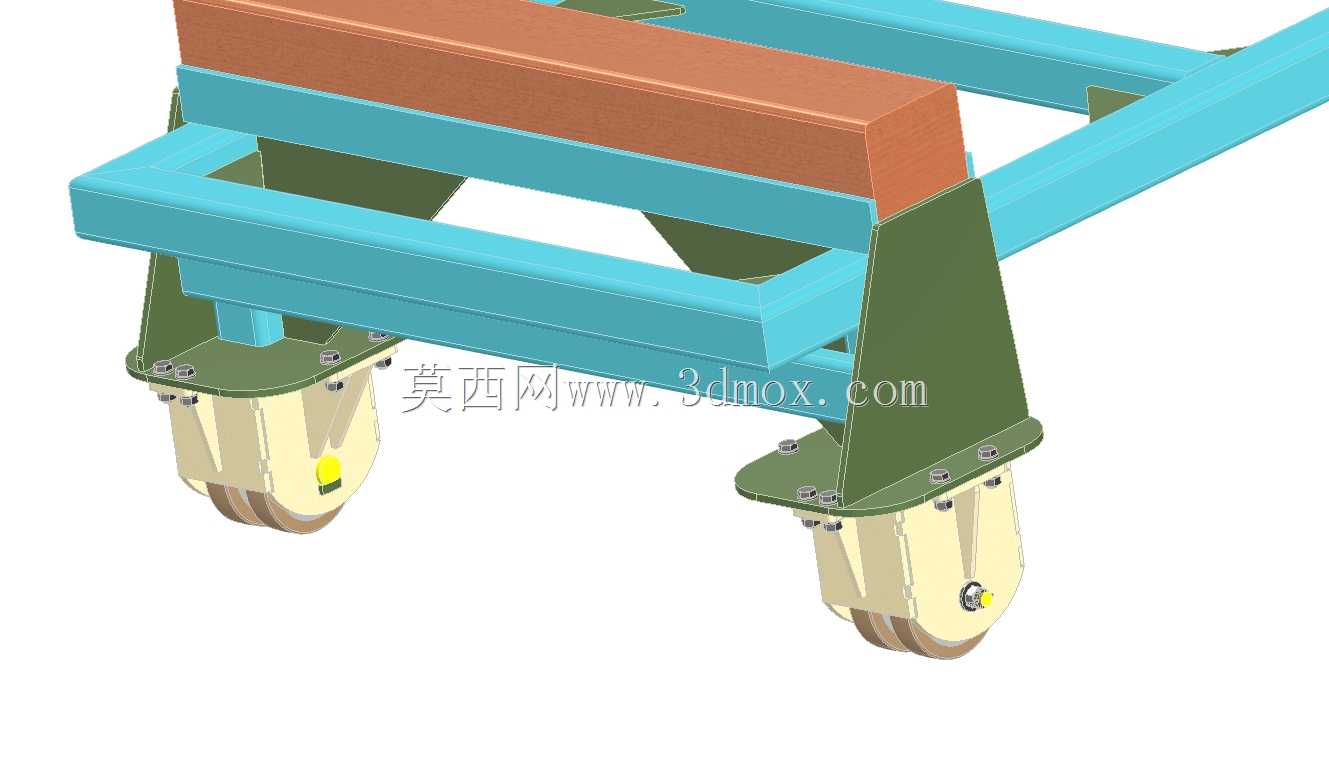

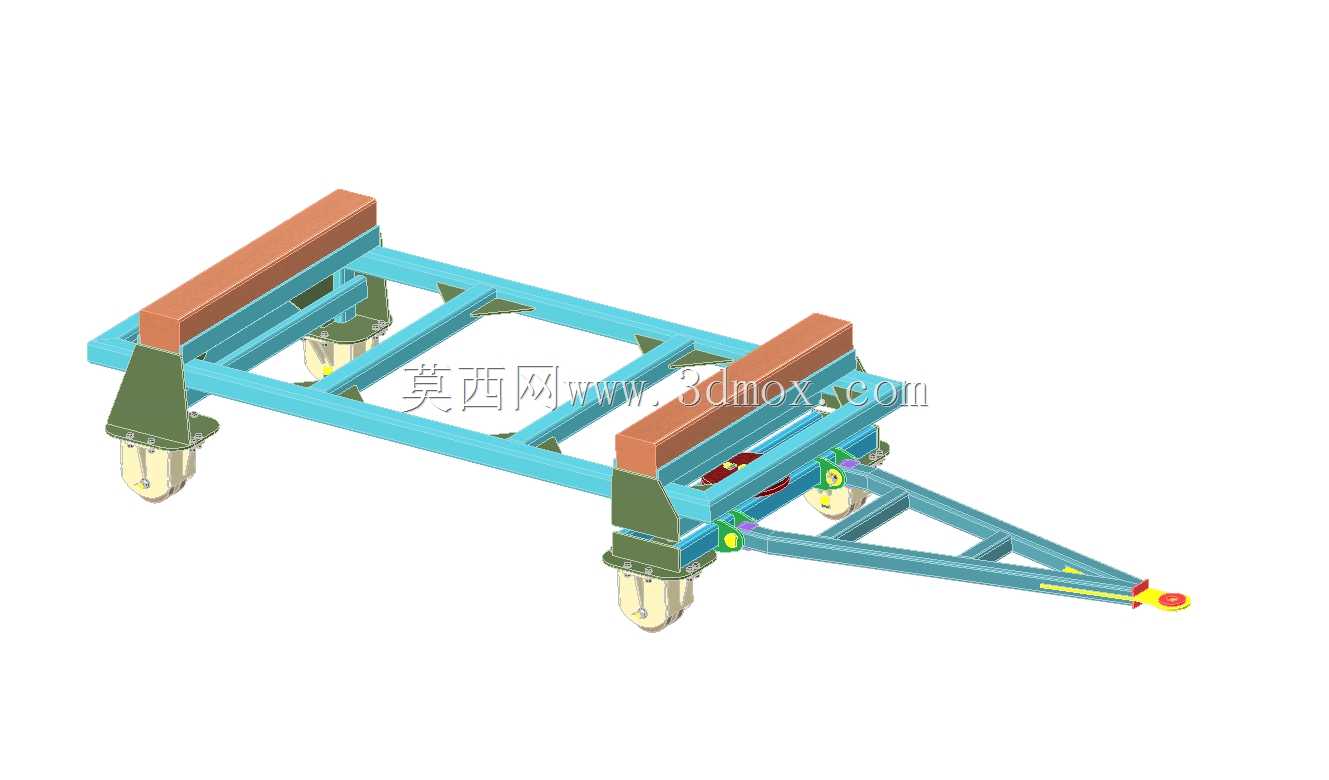

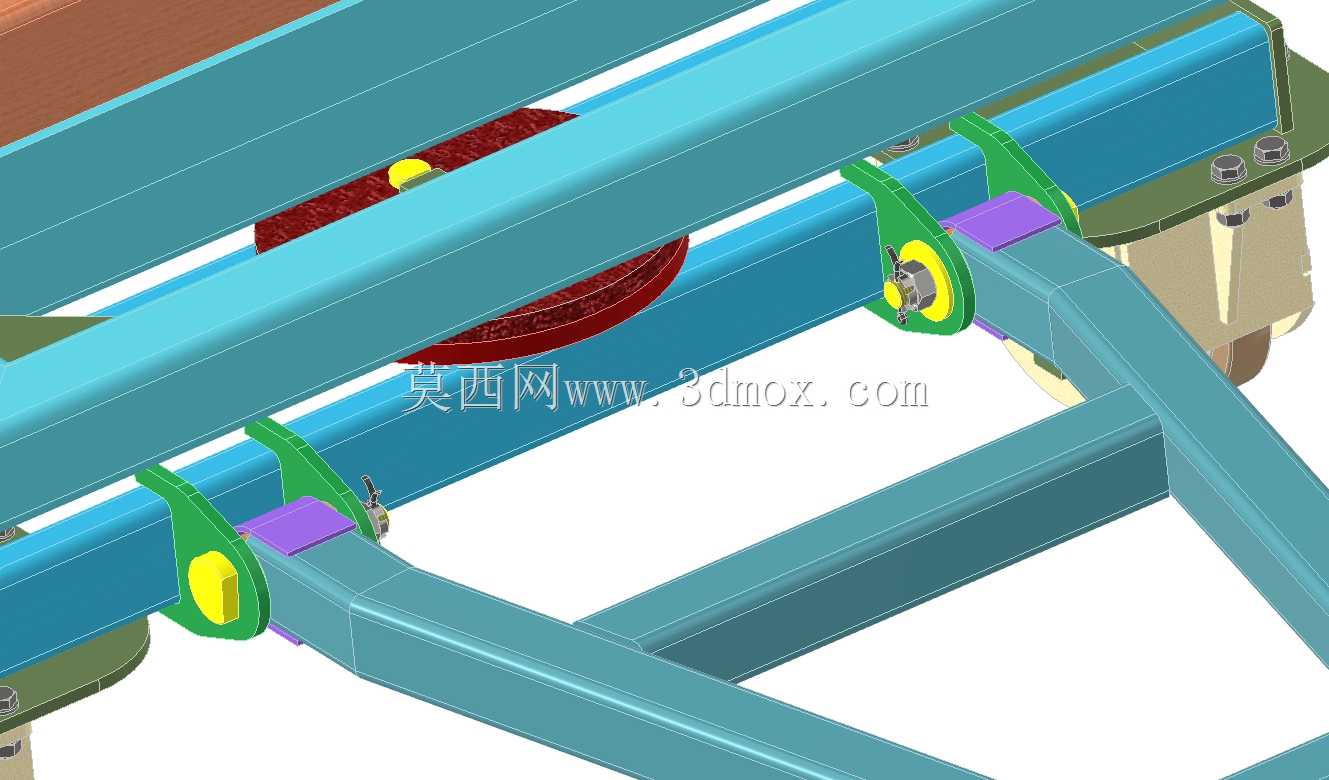

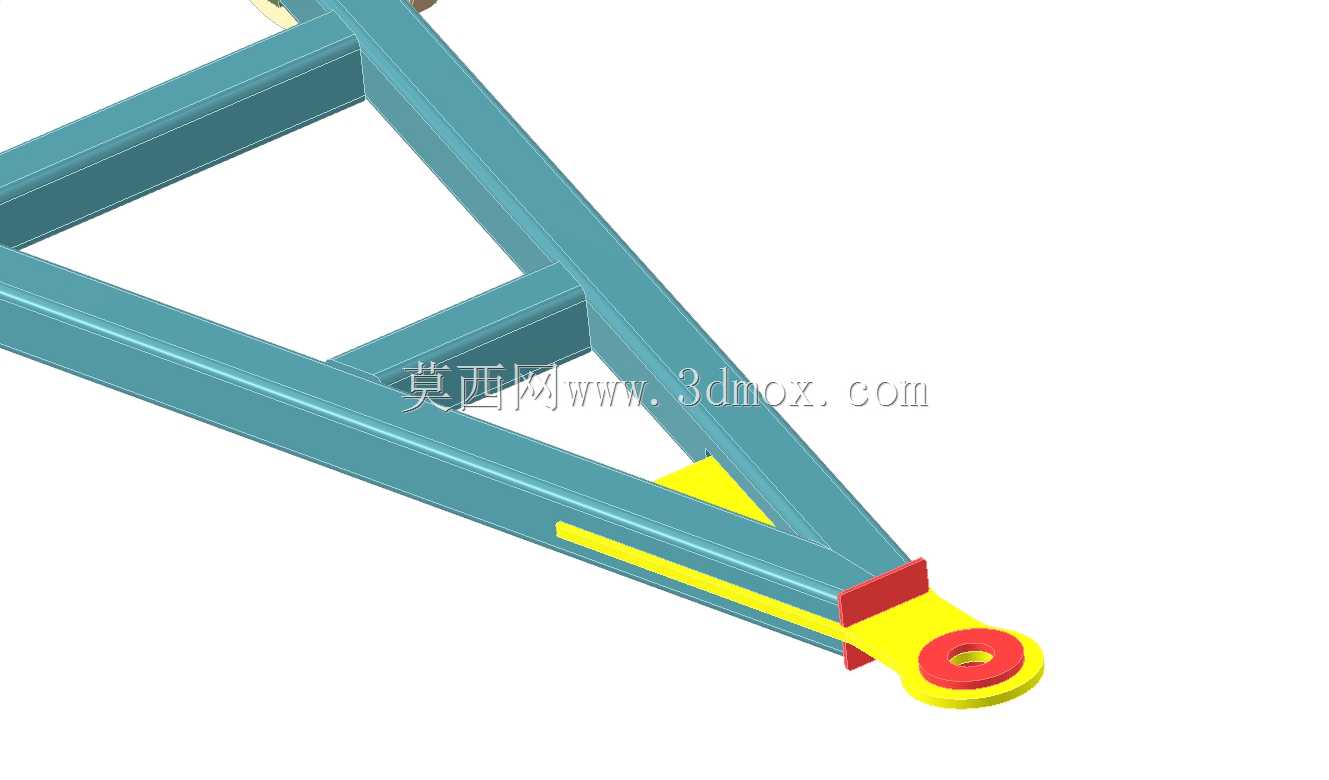

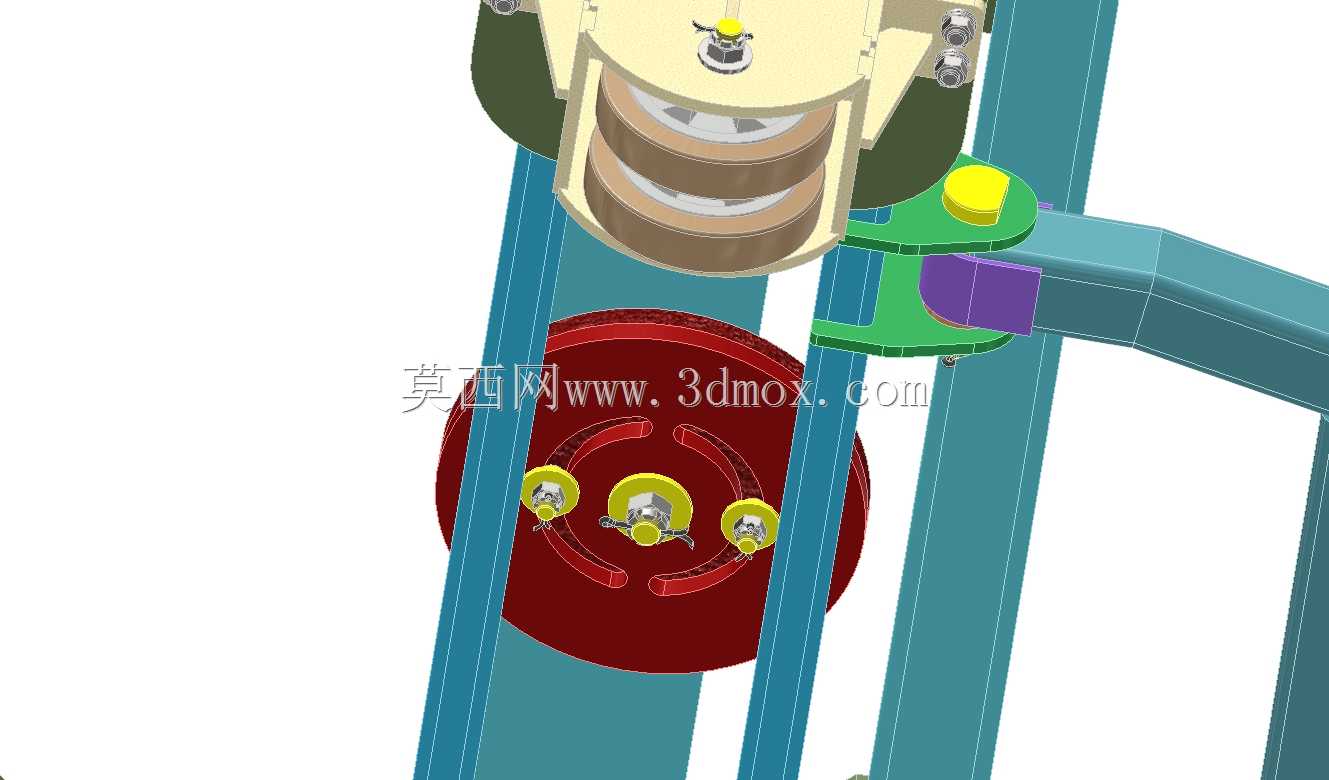

　　行走部分选用四个重载万向脚轮，轮架通过加高支座与框架连接，使台面保持合适离地高度。脚轮布置在四角附近，有利于降低偏载时的轮压峰值；前轮与后轮均采用回转支承式安装，牵引转向时整车可跟随牵引车完成较小半径转弯。前端牵引梁从框架前部收拢成三角桁架，末端设置牵引销和醒目牵引端，结构把拉力沿两根斜梁传回主框架，避免单点牵拉造成局部撕裂。三角区还保留了连接孔位和加强板，方便根据现场叉车属具更换牵引环或销轴。

　　从安装边界看，设计时需要重点核对台面总长、总宽与厂区通道宽度、门洞净宽、电梯轿厢尺寸以及转弯半径的匹配关系。台面高度应由脚轮直径、轮架高度和垫条厚度共同确定，既要保证工件上线后不超过车间限高，也要让叉车牵引架处于合理俯仰角度。四角脚轮外轮廓应略收于框架边缘，防止经过门框或立柱时刮碰；牵引端最小离地间隙需覆盖坡道、过渡板和车间接缝，避免拖底。

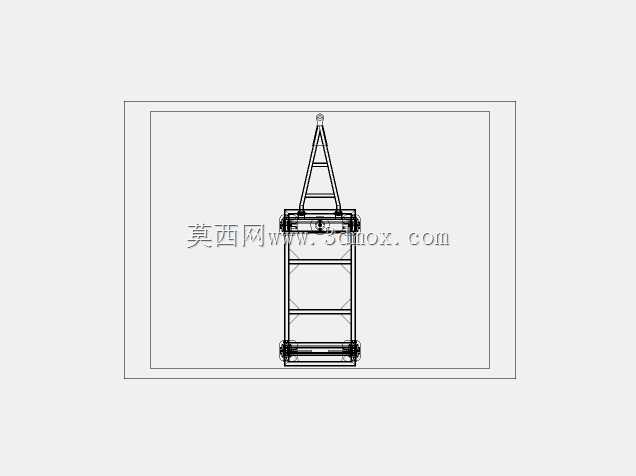

　　建模过程中，框架钢管、脚轮组件、缓冲垫、牵引销和加强板均按独立零件组织，焊缝区域以实体加强板和连接座表达，便于后续出工程图、核算轮压与修改轴距。脚轮安装面、牵引销中心距、垫条间距作为关键配合尺寸单独控制，现场选型时可依据工件重量重新校核轮组额定载荷、牵引强度和制动方式，再决定是否增加驻车支撑、导向护栏或防滑限位块。
