在钣金加工、钢结构预制、五金件下料以及非标金属构件制作场景中,板材切割工序长期面临轮廓复杂、换批频繁、切口一致性要求高的问题。这套三轴等离子数控切割设备的结构方案,正是围绕平板金属材料的自动化裁切需求搭建,核心运动底盘承担龙门横梁、纵向导轨与切割执行端的承载与定位任务,可在普通碳钢板、不锈钢板及部分有色金属薄板上完成直线、圆弧与异形轮廓的连续走刀切割。

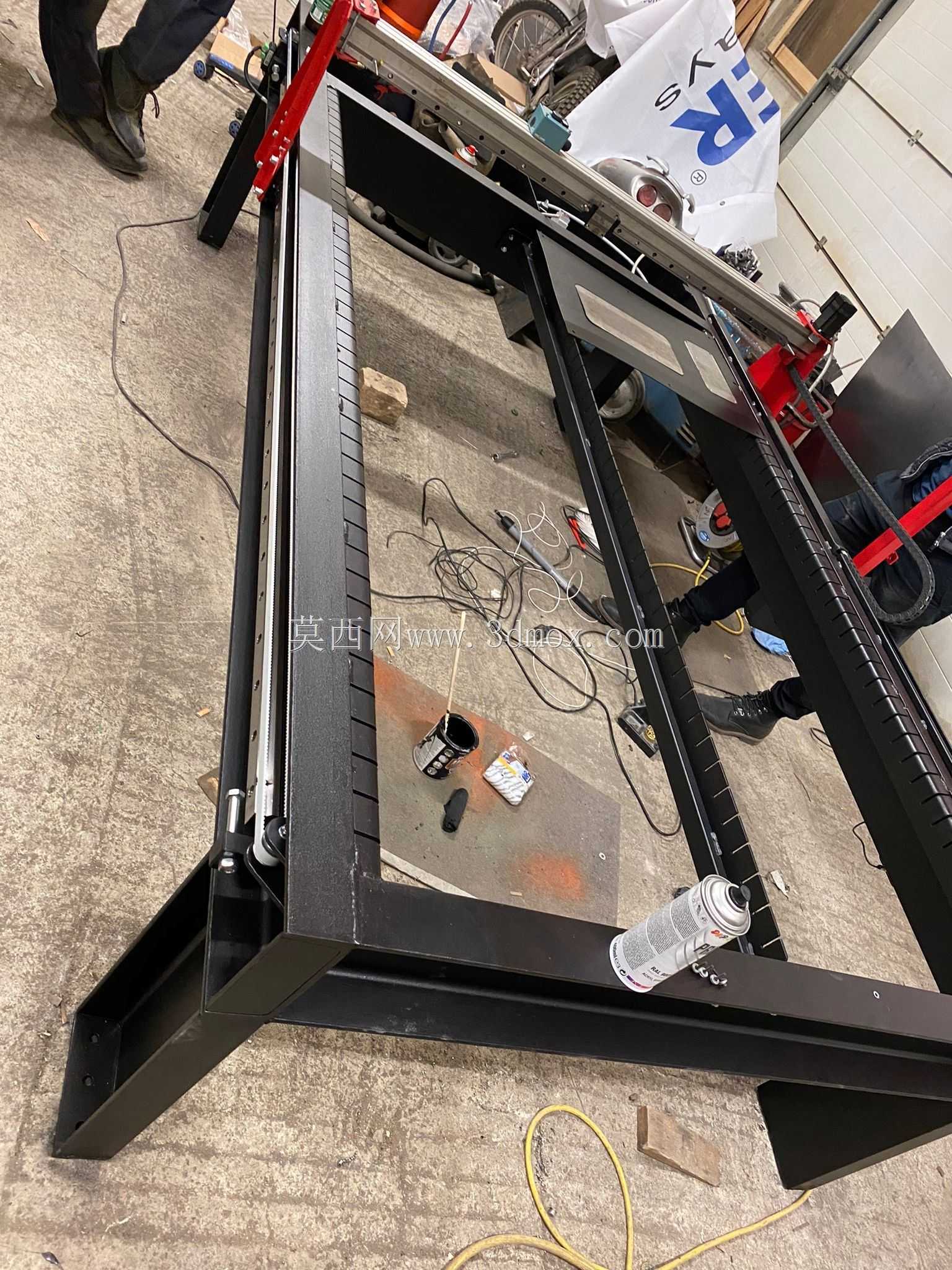

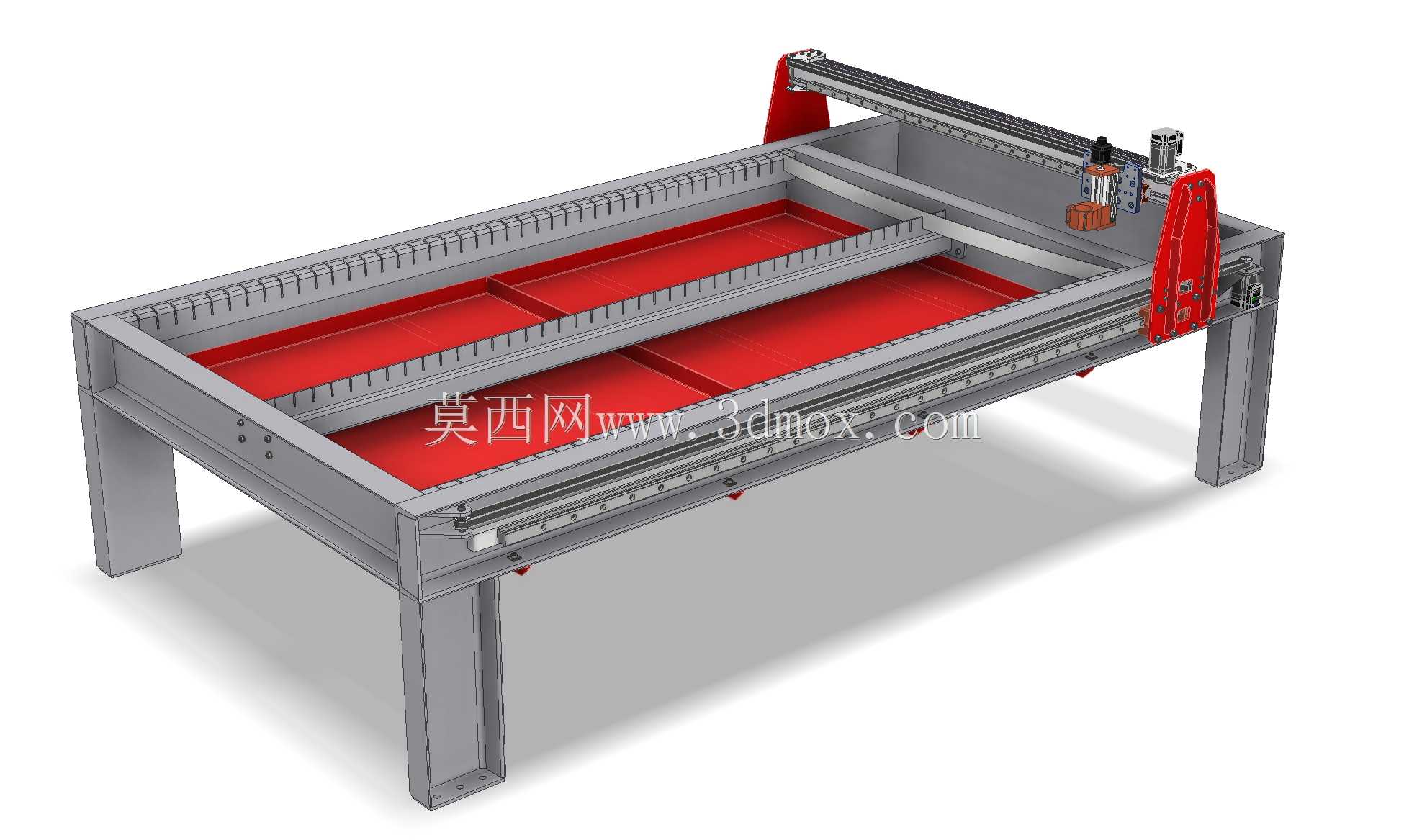

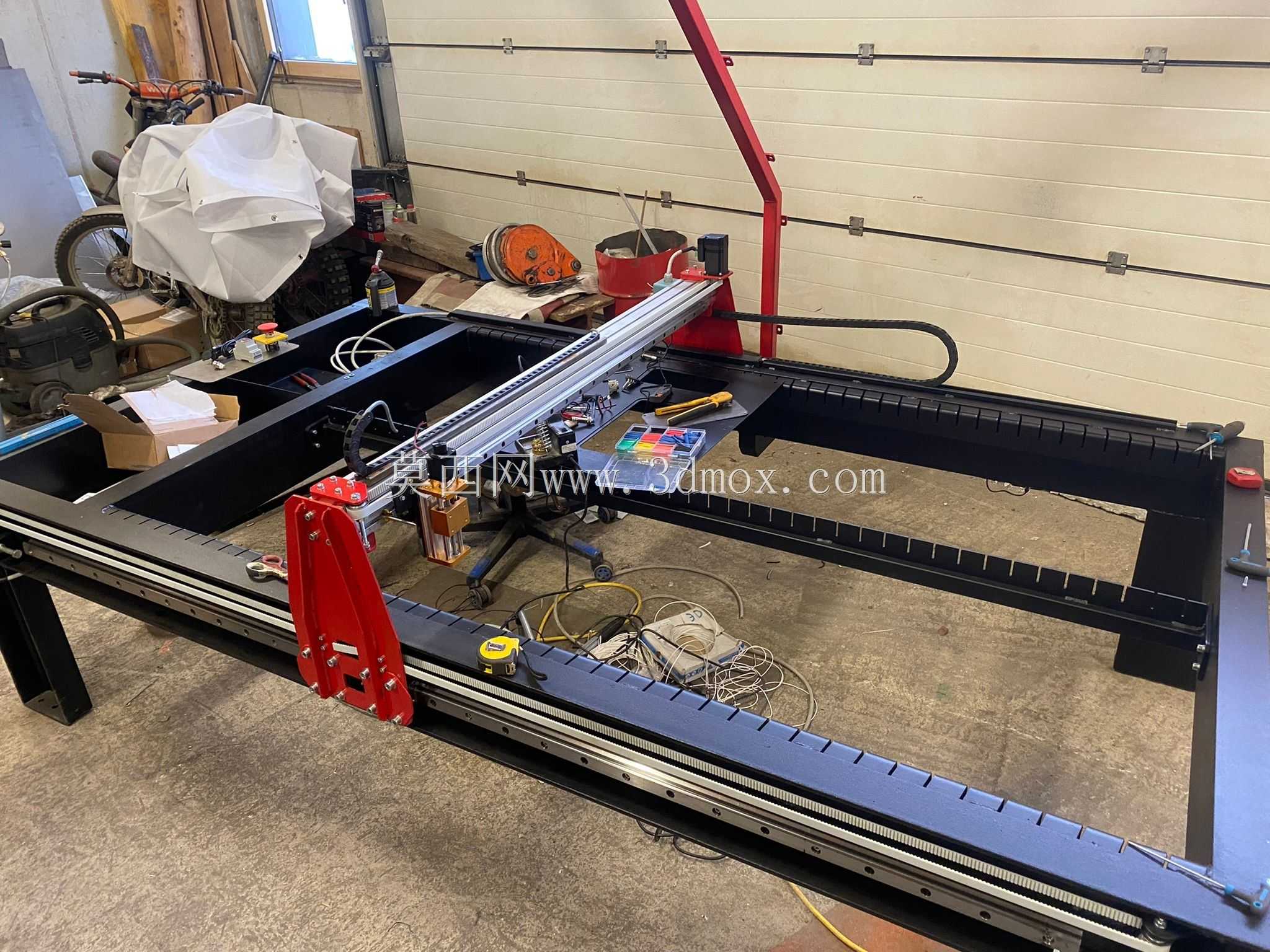

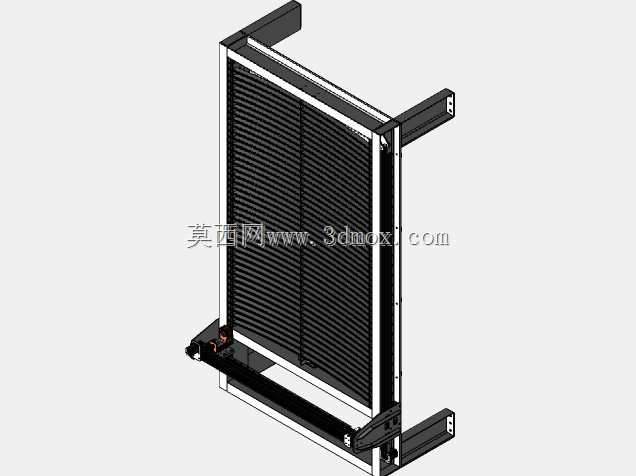

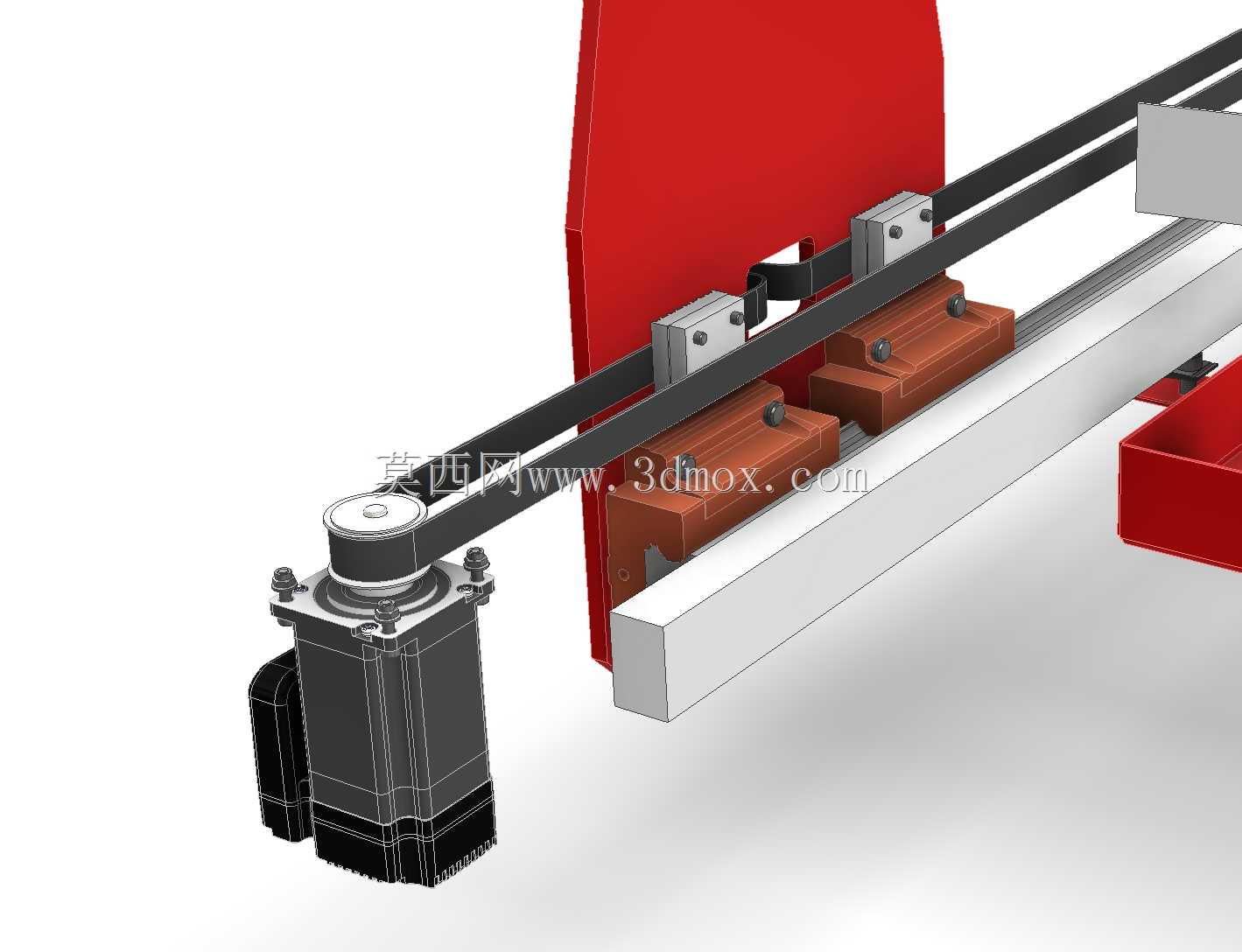

从实际产线布局来看,设备落地时需要先确认两侧纵向导轨的平行度与基础平面度,底盘跨距决定了可加工板材的最大宽度,纵向行程则对应板材送进方向的有效裁切长度。建模过程中,底盘主体采用焊接框架加加强筋的布置思路,横梁与端梁连接处预留调整垫面,方便现场装配时补偿基础误差;导轨安装面经过铣削加工基准处理,滑块座、齿条固定位与拖链支撑槽按运动干涉校核后的位置排布,避免高速走位时线缆与运动部件发生剐蹭。

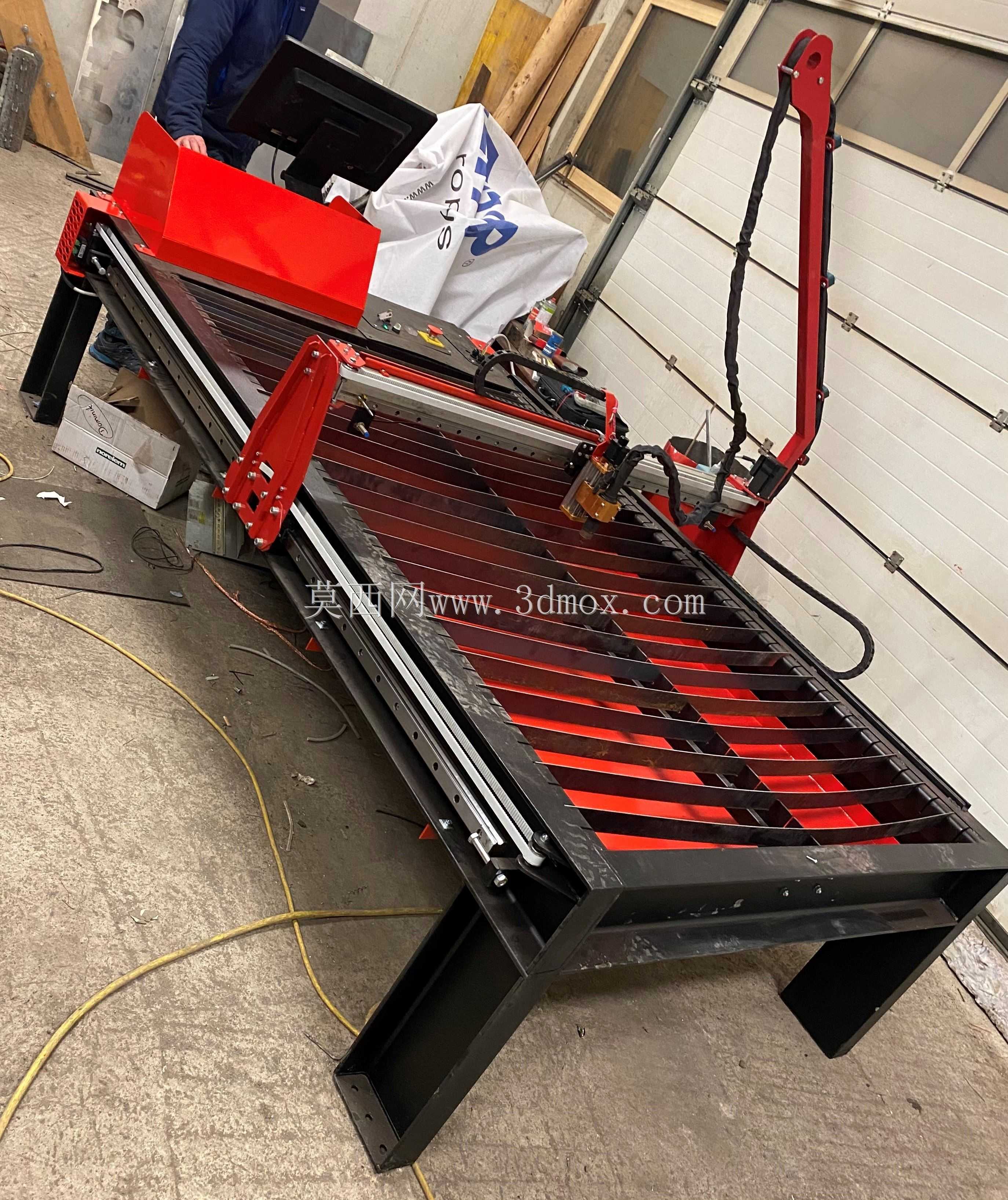

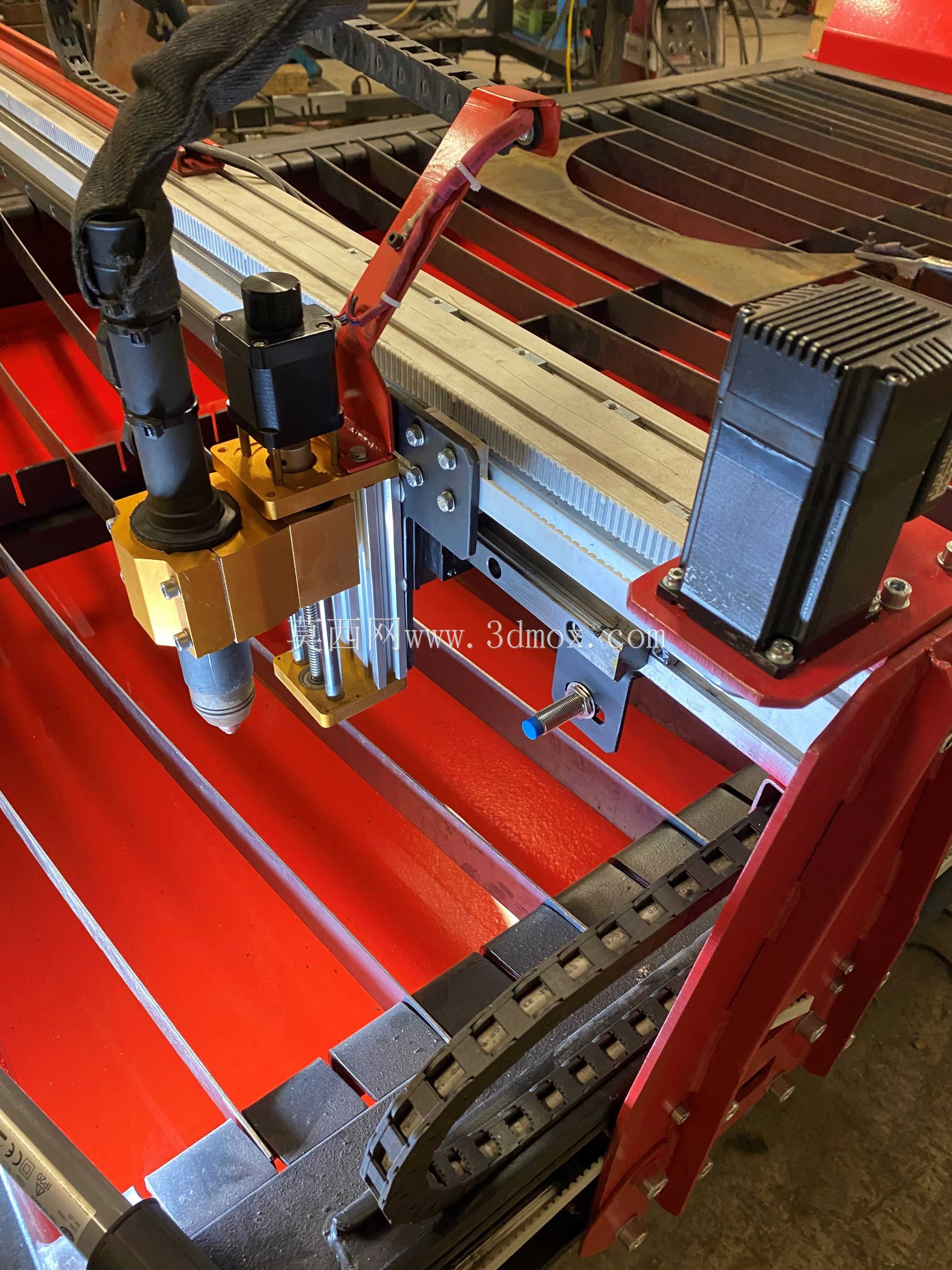

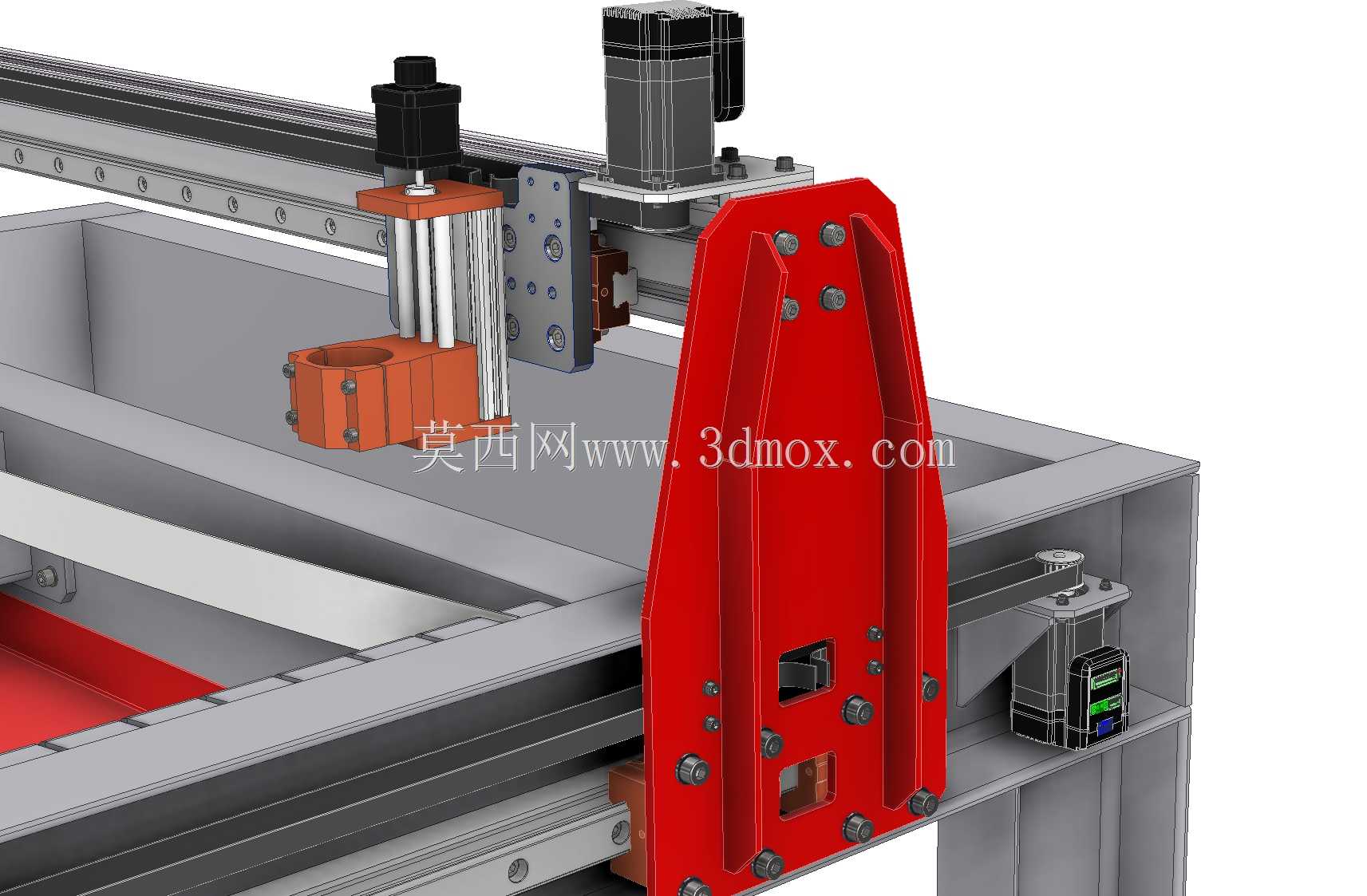

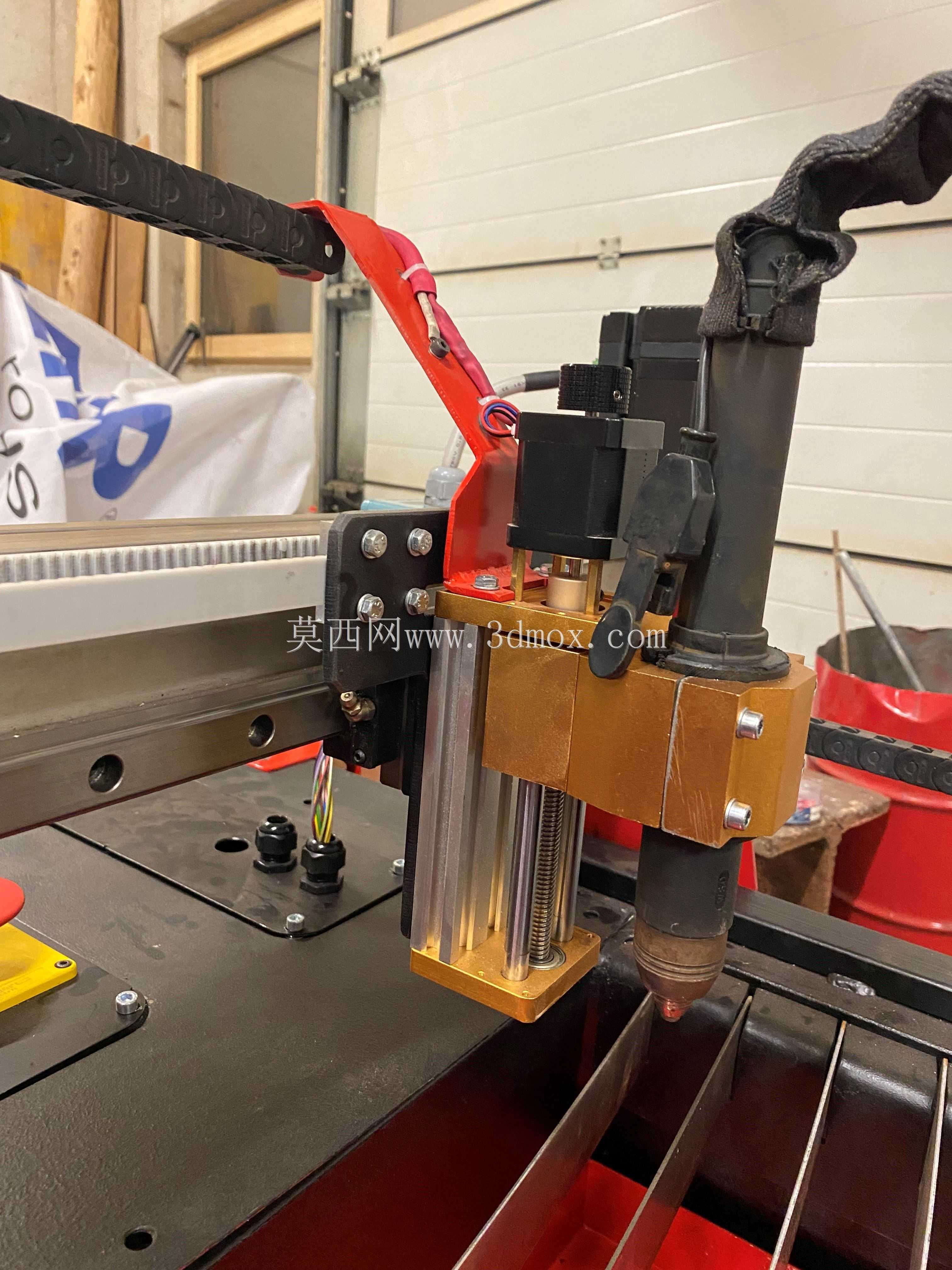

切割执行端安装在横向溜板上,Z轴升降行程用于控制割炬与板面的间距,配合弧压调高结构可在板材存在轻微翘曲时维持稳定切缝。三轴联动的运动逻辑中,X、Y轴负责平面轮廓插补,Z轴仅在穿孔、抬刀与避让工序动作,控制系统导入排样后的切割路径后,可自动完成引弧、切入、转角减速、断点续切等工序动作。针对热切割工况,底盘侧部预留除尘风道接口与料台支撑安装位,切割产生的熔渣可直接落入下方渣斗,减少工作台面清理工作量。

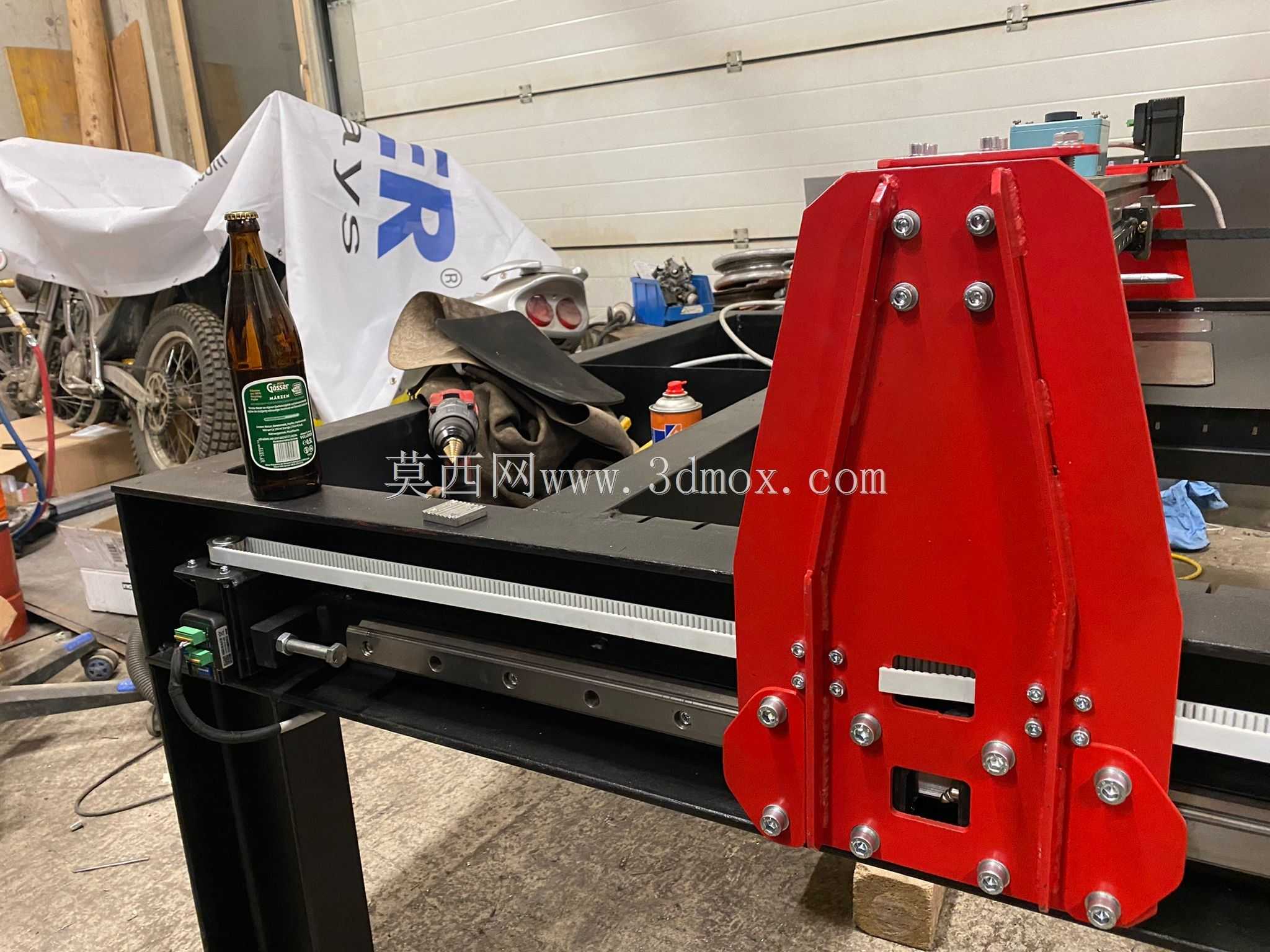

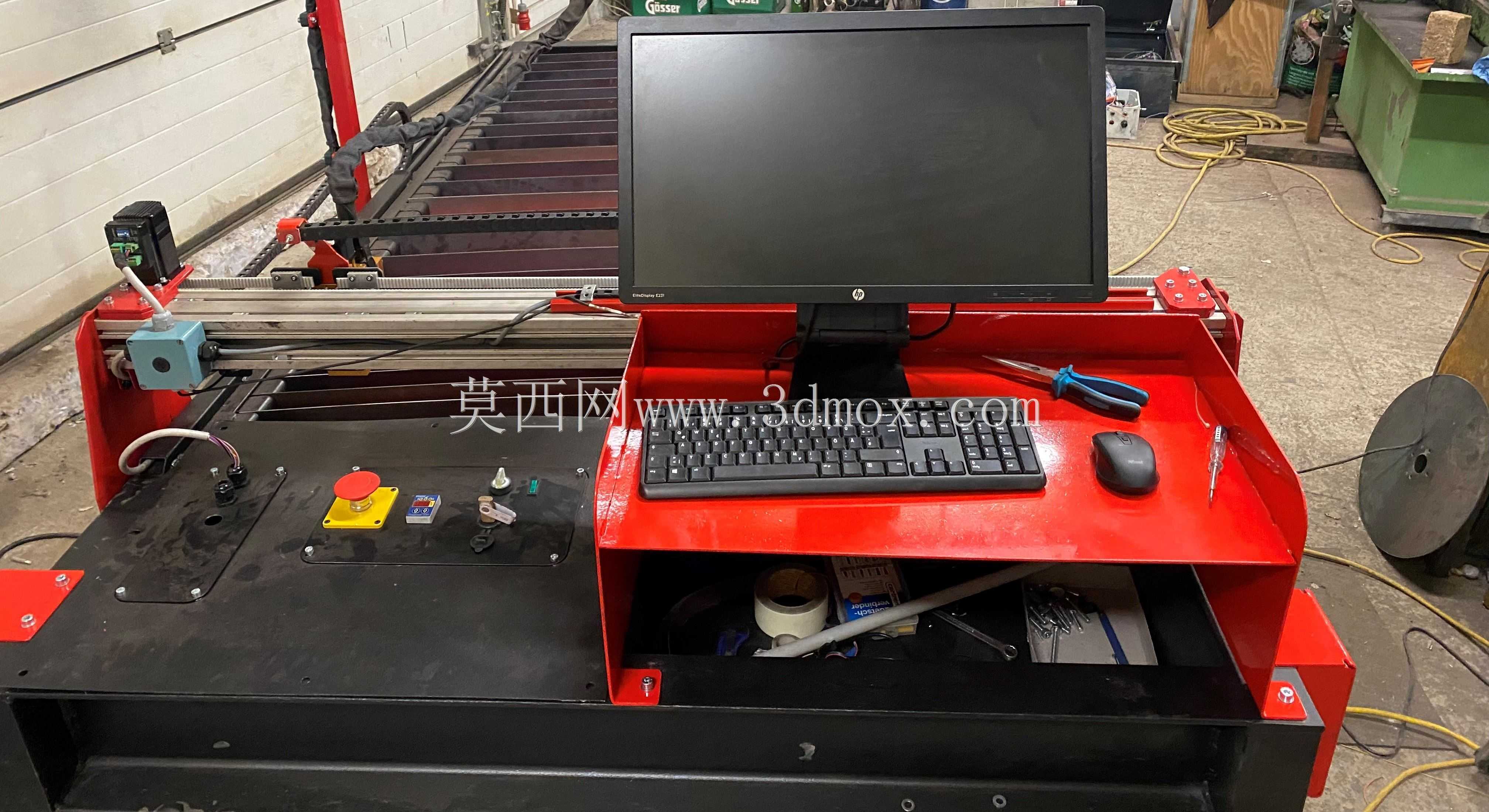

结构设计阶段重点校核了底盘在横梁满载快速移动时的刚性变形,端梁行走轮与导轨的配合间隙设置可调偏心结构,长期运行磨损后可重新张紧;横向传动选用齿轮齿条配合直线导向,兼顾长行程下的定位精度与传动效率。设备外围边界包含电气柜安装位、气路管路走线槽以及操作站支撑臂,整机就位后只需对接电源、压缩空气与除尘系统即可投入下料作业,适合中小型钣金车间替代手工仿形切割,提升板材利用率与零件切口质量。
