汽车传动轴小角度十字万向节结构

　　该万向节主要布置在汽车传动轴系中，用于两根轴线不重合、工作中存在相对偏摆的轴段之间传递旋转运动。实际底盘布置里，变速器输出端、驱动桥输入端会随悬架跳动、载荷变化和车身姿态改变而产生位置偏移，刚性联轴器无法吸收这种角度变化，万向节则通过十字铰接结构让两端轴叉在限定夹角内持续转动。

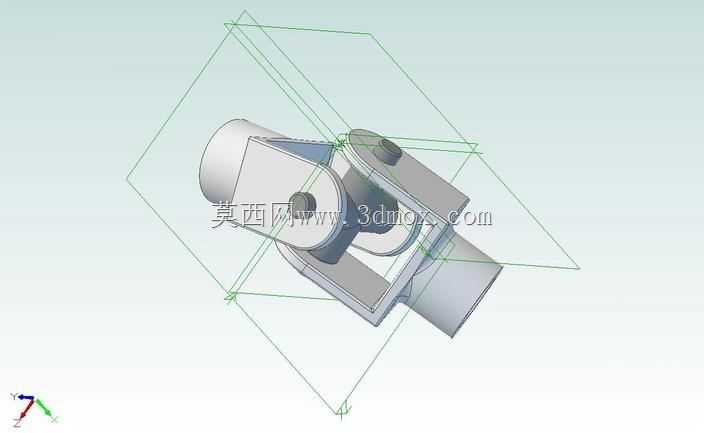

　　从结构上看，模型由两个相向布置的轴叉、中间十字轴以及端部连接轴段组成。轴叉开口呈U形，两支耳同轴布置销孔，十字轴的四个轴颈分别嵌入两侧轴叉孔位，形成两组互相垂直的回转副。这样一端轴叉绕十字轴一个方向摆动时，另一端仍可绕垂直方向摆动，旋转扭矩经过十字轴四个轴颈逐级传递，避免轴系因强制对中而产生附加弯矩。

　　该结构适用于偏转角小于30度的传动场合。小角度工况下，十字轴轴颈与轴叉孔之间的相对摆动幅度有限，接触区压力分布较稳定，润滑膜更容易保持；若夹角继续增大，单十字万向节会引起较明显的转速波动，从动轴瞬时角速度周期性变化，并带来附加扭转振动，因此在底盘布局校核时，通常会把主、从动轴夹角控制在较小范围，必要时成对使用万向节并进行相位匹配。

　　设计轴叉时，支耳间距、叉口宽度和销孔中心高决定了十字轴的安装边界。支耳过薄会削弱孔周承载截面，过厚则增加转动包络并可能与相邻轴段干涉；叉体内侧需要为十字轴中部留出摆动空间，避免最大偏角时轴颈根部与叉口侧壁碰撞。两端圆柱轴段可作为与花键套、法兰或焊接管轴连接的基准，建模时应保证轴段轴线与叉耳销孔中心线的位置关系，否则装配后会出现卡滞或空载阻力偏大。

　　十字轴是核心受力件，四个轴颈的同轴度和垂直度直接影响传动平稳性。轴颈表面承受反复挤压与摆动摩擦，端部通常设置轴承、油封或润滑结构；在三维建模阶段，应重点检查轴颈长度、轴叉孔径和挡圈槽之间的轴向间隙，既不能因间隙过小造成热态卡死，也不能因间隙过大导致十字轴轴向窜动。

　　外形尺寸方面，这类小件的径向轮廓由轴叉宽度和十字轴摆角共同决定，轴向长度则取决于两端连接轴段与叉体过渡区。安装校核时不能只看静止状态，应在轴段摆到极限夹角后复查外轮廓包络，确认与护罩、车架横梁、悬架杆件和制动管路之间保留安全间隙。对于传动轴设计人员，该模型可用于理解铰接扭矩传递路径、轴叉受力形式以及小偏角传动的布置约束。
