汽车转向系统刚性销轴接头总成

　　该销轴式转向传动接头总成主要应用于轻型车辆底盘转向连杆机构、小型代步车转向操纵系统以及工业台车轮组的转向联动工位，承担转向力矩传递、铰接位径向限位与周向防松的核心功能，在实际装车场景中，两端不同直径的圆柱轴段分别穿入转向摇臂、转向拉杆的对应铰接孔位，轴身中部的环形凸台作为轴向定位基准，直接贴合连杆端面承担轴向窜动限位，避免车辆行驶颠簸过程中销轴沿轴向滑移脱出，凸台两侧的轴颈长度匹配对应连杆的板厚，预留平垫圈与开口销的安装空间。

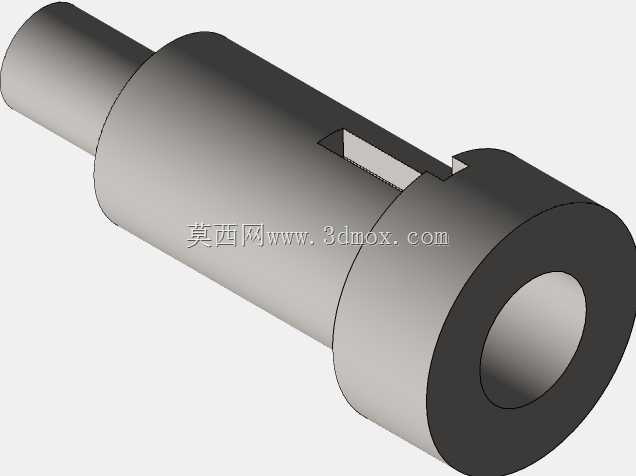

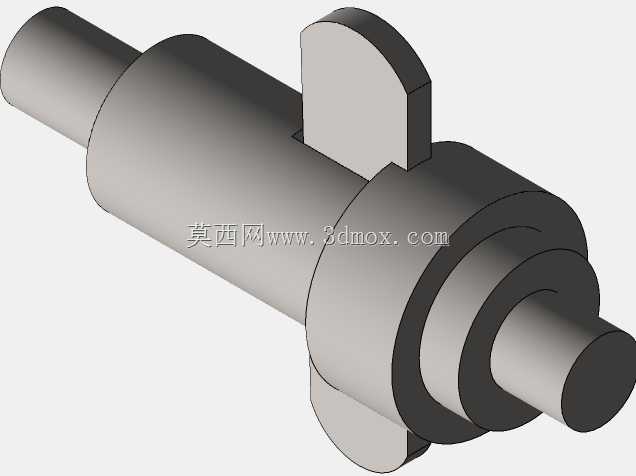

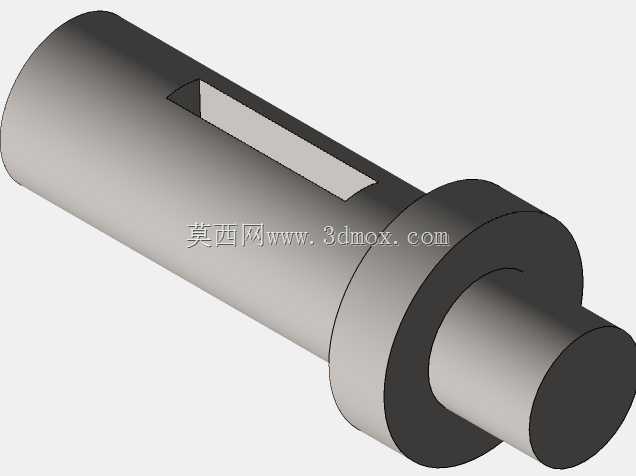

　　从结构设计逻辑来看，该零件采用阶梯轴整体成型方案，轴身中段对称布置的两个扇形限位凸耳是核心防转结构：装配时凸耳卡入连杆端部的预制限位槽内，完全限制销轴自身的周向转动，杜绝车辆反复转向过程中销轴与铰接孔发生相对转动造成的磨粒磨损，相比普通光轴销搭配平键的防转方案，该一体成型凸耳无需额外加工键槽、装配平键，既减少了装配零件数量，也消除了键连接的配合间隙，转向力矩传递的响应滞后量更小。轴段两端的直径差经过匹配计算：较粗的一端作为主承载轴颈，匹配转向摇臂的铰接孔，承担转向输入的最大剪切力矩，较细的一端穿过拉杆孔后加工有径向通孔，用于穿装开口销，开口销撑开后锁定端部锁紧螺母的轴向位置，防止车辆振动导致螺母松脱。

　　建模过程中所有轴段均采用同轴度约束，中部限位凸耳的两个侧平面与轴中心线的对称度公差控制在装配允许范围内，凸耳的厚度尺寸匹配连杆限位槽的槽宽，采用小间隙配合保证装配时可顺利卡入，同时不会出现过大的旷量。轴端的倒角全部做了钝化处理，既引导销轴快速穿入铰接孔，也避免装配时锐边划伤操作人员、刮损连杆孔壁。安装边界方面，销轴总长度需保证两端装入连杆后，轴端露出螺母的长度满足开口销安装要求，中部凸台的外径小于两端连杆铰接座的内径，避免装配时出现结构干涉，轴身各配合面的粗糙度按铰接转动副的要求设置，既保证铰接转动灵活，又能控制长期运行的磨损量，整体结构无复杂异形曲面，加工工艺性好，可直接采用圆棒料经车削、铣削工序完成加工，适合小批量底盘维修配件与整车配套件的生产使用。
