十字轴式万向联轴器铰接壳体结构

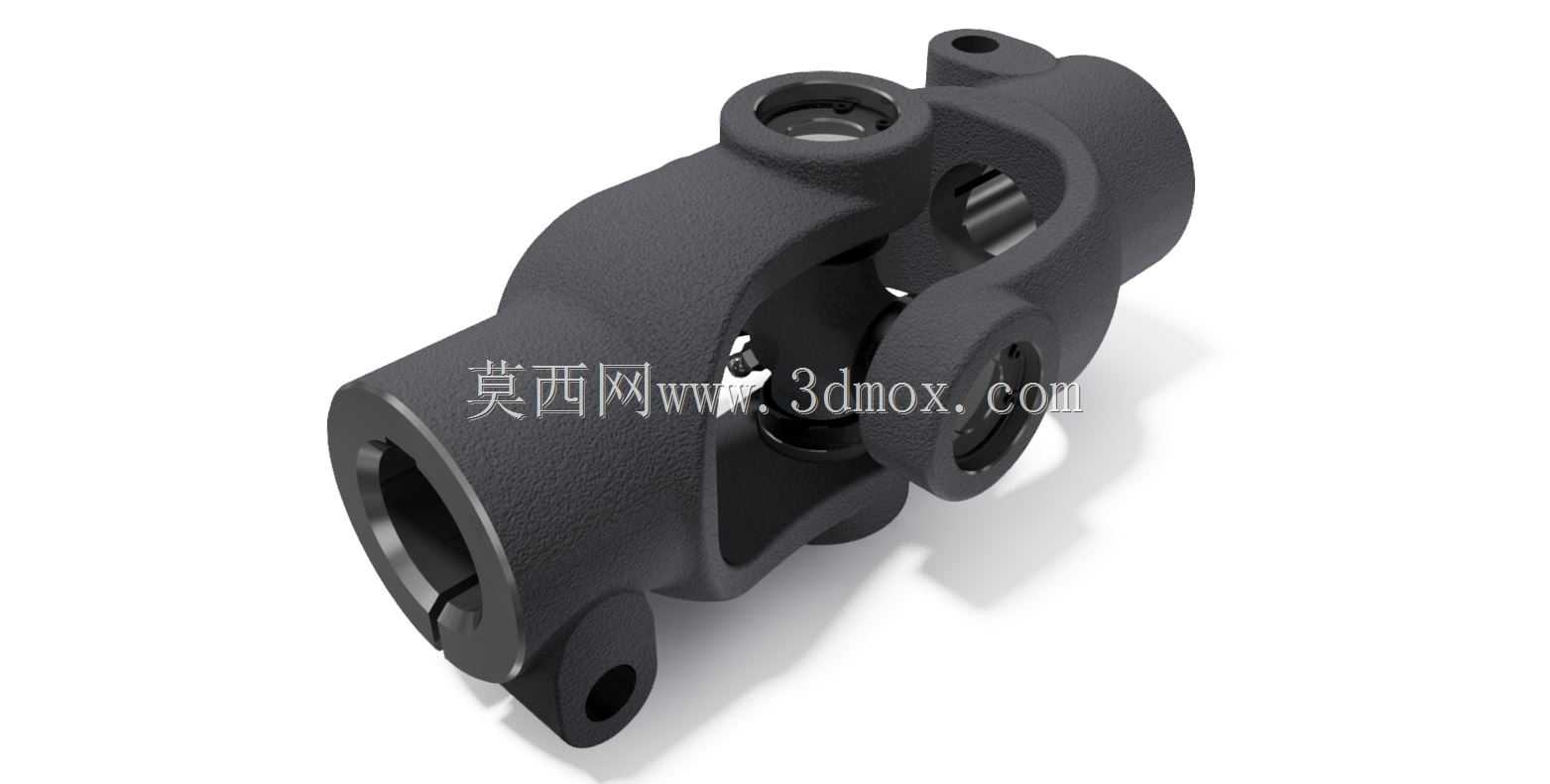

　　该铰接壳体属于十字轴式万向联轴器的核心承载构件，多用于两根存在轴线夹角、工作中会产生相对偏摆的传动轴之间，在工程机械行走机构、工业传动辊道、重载转向传动以及小功率设备动力输出段都能见到这类结构。实际装配时，壳体两端的叉耳分别抱合十字轴的两对轴颈，内部预留十字轴滚针轴承的容纳腔，让输入端与输出端可在一定角度范围内持续传递扭矩，补偿轴系对中误差，抵消安装基础变形带来的附加载荷。从结构细节看，壳体一侧采用整筒式轴孔设计，孔壁开设轴向开槽，外侧延伸出带通孔的夹紧耳，锁紧螺栓穿过耳孔后可将筒孔抱紧在配套轴段上，无需额外加工长键槽就能实现周向固定，装拆时松开夹紧螺栓即可沿轴向调整安装位置，对现场检修十分友好。

　　另一侧叉形开口处的两个同轴耳座加工有轴承安装孔，孔位端面预留台阶定位面，装入滚针轴承后可通过孔用挡圈或者端盖完成轴向限位，避免十字轴在交变载荷下窜动。壳体下部与侧部分别设置带孔凸台，这些凸台既可以作为润滑脂嘴的安装位，也能在部分布置场景下连接防脱护罩或者限位支架。建模过程中先以传动扭矩匹配十字轴的中心距作为核心基准，确定两叉耳轴承孔的同轴度公差与中心高，再向外延展壳体壁厚：承载筒段壁厚按照扭转剪切强度预留余量，叉耳根部做大圆角过渡，消除热处理与载荷作用下的应力集中，开口槽的宽度控制在既能保证夹紧变形量，又不会让槽口根部出现应力开裂的范围。安装边界上，整筒轴孔的内径与被连接轴径采用过渡配合，夹紧耳的螺栓孔间距需预留扳手操作空间，

　　叉耳外侧的回转轮廓要核对最大摆角下不会和相邻护罩、机架发生干涉，壳体外部的各个凸台高度不超出联轴器回转包络面。整体铸造成型后再对轴承孔、夹紧孔进行精加工，既保证复杂内腔的成型便利性，又满足传动配合面的精度要求，在偏角传动工况下可稳定补偿轴系偏移，降低轴端额外弯矩。
