全自动纸盒四角侧封折盒成型设备

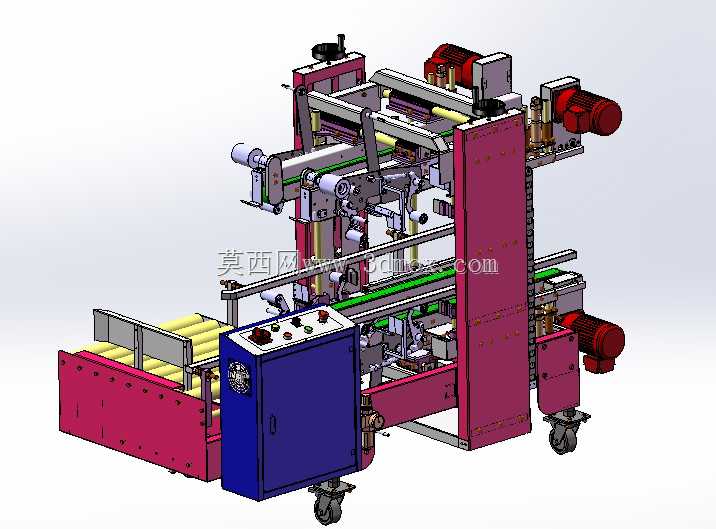

　　纸盒成型与封合工序在日化、食品、医药、小家电及电商包装线中属于节拍要求较高的后段环节，人工折盒不仅一致性差，也容易在四角压合位置出现翘边、虚封和溢胶问题。这套全自动四角侧封纸盒机围绕纸盒从展开坯料到直立成型、侧边折入、四角封合的连续动作进行布置，整机采用框架式承载结构，主输送线沿长度方向贯通，进料端预留纸盒坯料堆叠与逐张分离空间，出料端可直接对接装盒、称重或装箱工位。

　　设备的核心动作集中在纸盒撑开与侧封区域。坯料经取料机构分离后进入输送定位段，挡规和侧导向板先约束纸板边缘，避免偏斜累积；折盒机构通过摆臂、导杆和成型模盒配合，将平板纸板逐步翻折为筒状盒体。四角侧封部分针对纸盒上下折耳的叠压顺序设计，压块轨迹需要避开盒口，同时保证折耳在胶面或扣舌位置充分贴合。传动侧多采用同步带、链轮和可调连杆，便于在更换盒型时调整行程、压合高度和导向宽度。

　　从结构建模角度看，机架立柱、横梁、护罩、输送台、折页板、压封组件、导向护栏和驱动单元均需按实际装配关系表达，尤其要关注运动件在极限位置的干涉。成型模盒宽度决定可适应纸盒的最小内腔，压封摆臂回转半径则影响设备两侧维护空间；输送中心线高度应与前后段线体保持一致，地脚支撑区域需要预留调平范围。布局时，电气阀岛和传感器安装位集中在机架侧面，气管、线槽沿型材内腔或支架背面走线，使操作面保持开阔。

　　该类设备适用于需要稳定完成纸盒竖立、折耳、压封的批量生产场景。设计思路上，不是单纯追求复杂机构，而是让纸板在每个工位都被可靠定位：先靠导向完成粗定位，再由成型盒控制外形，最后通过压封机构保证四角贴合。外形边界方面，长向需容纳上料、成型、封合和输出四个区段，宽度方向要计入摆臂外伸、护罩开门及检修距离，高度方向则需预留纸盒提升、压头上下行程和顶部驱动安装空间。建模时应把安全护罩、观察门、可调手轮和紧固件位置一并体现，以便后续直接用于干涉检查、工位评审和外购件选型。
