立式连续制袋封口包装机组结构

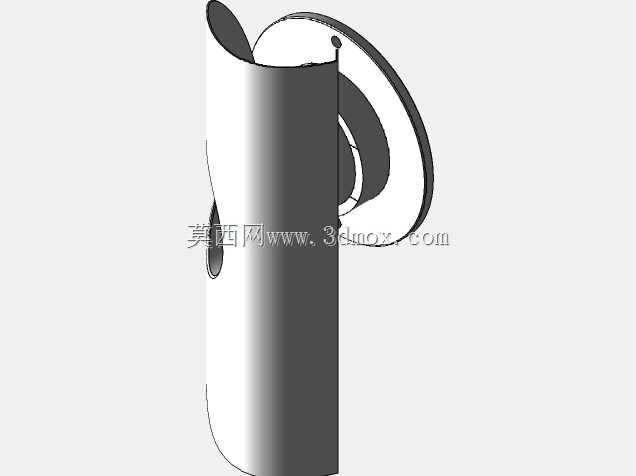

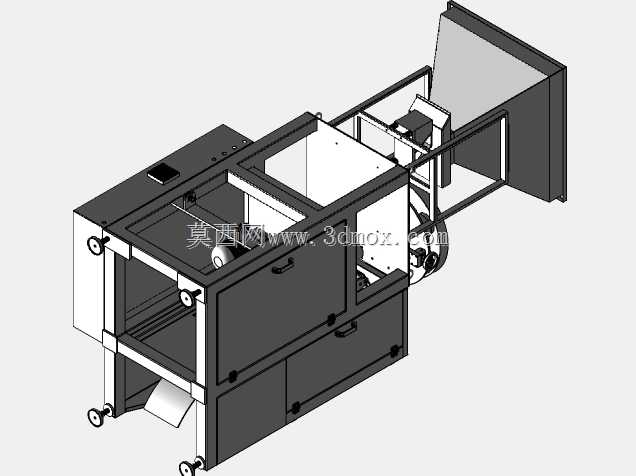

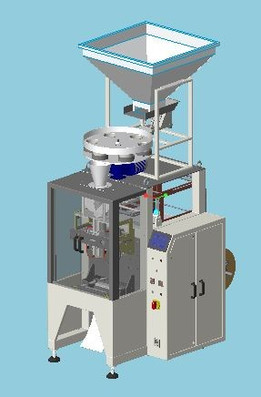

　　该套三维结构围绕立式成型充填封口包装工艺展开，适用于颗粒、粉剂、小块状物料的连续袋装生产场景，常见于食品、日化、农资及小五金分装线。设备以卷状包装膜为原料，膜材经导向辊、张紧机构和成型器后被折成筒状，纵封机构完成侧边热合，横封机构在袋口位置完成封合与切断，配合计量下料装置形成制袋、充填、封口、输出的连续流程。建模时将送膜、成型、纵封、横封、切刀、料斗及机架分区表达，便于检查膜路走向、热封块开合行程、切刀避让关系以及维护操作空间。整体布局采用立式框架，膜卷通常布置在设备后部或上部，成型管位于中部，封切执行机构集中在成型管下方，成品袋由底部排出并接入输送线。安装边界需要重点核对设备高度与厂房净高，膜卷更换侧应预留卷料装卸空间，

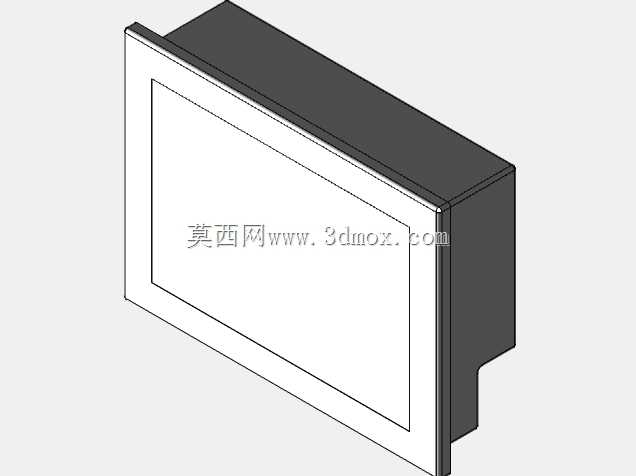

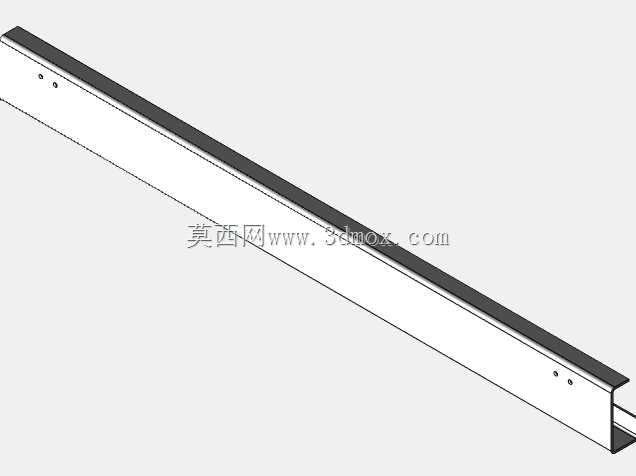

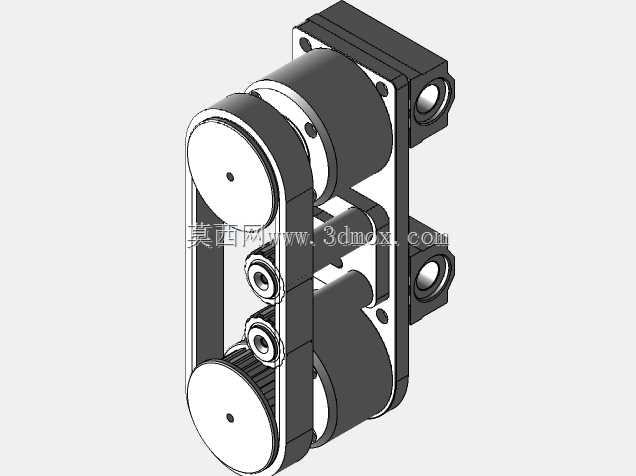

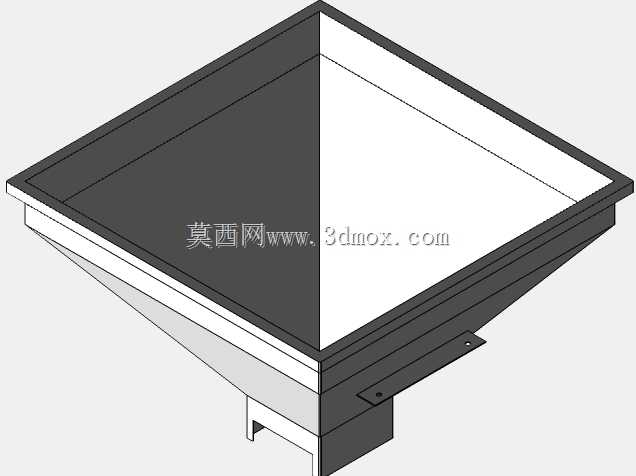

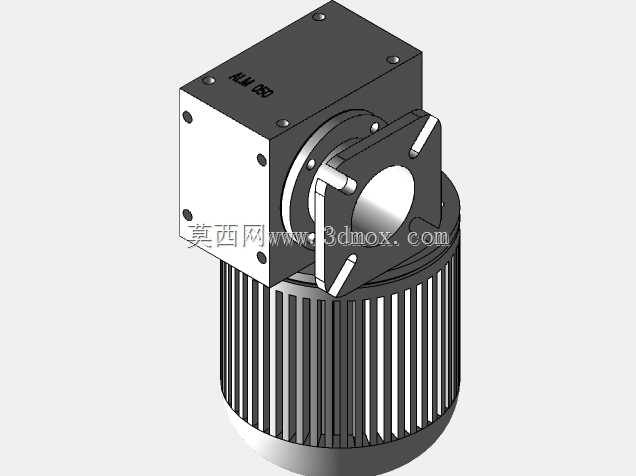

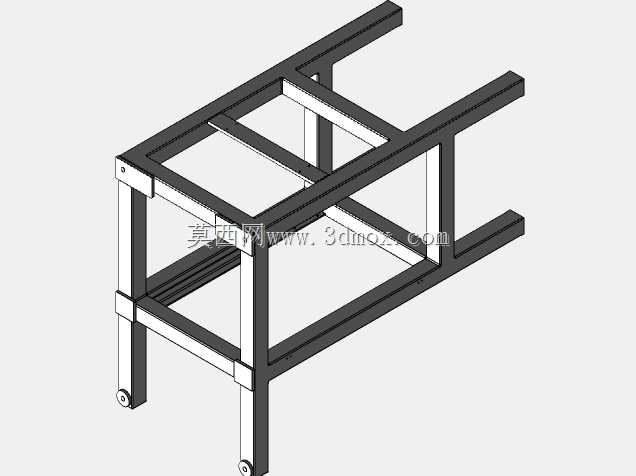

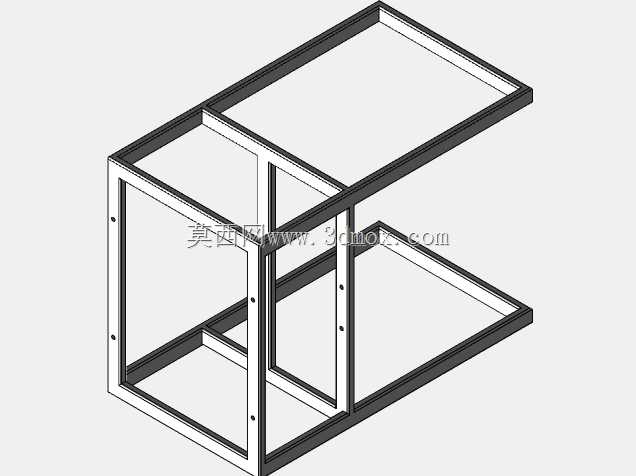

　　前方需保留触摸屏、防护门和清场操作距离，后部则要保证送膜辊组检修与张紧调节空间。机架承担膜卷、料斗、传动件和封切组件的载荷，立柱与横梁的连接位置需要兼顾刚性和装配可调性；导辊轴线平行度、成型器对中位置、热封块平行间隙都会直接影响袋形稳定性。横封与切刀区域通常设置安全防护，运动件与防护罩之间保留足够间隙，同时避免防护结构遮挡换膜和清洁路径。下料通道与成型管的衔接需控制物料落差和粉尘外逸，针对粉状物料可考虑排气或夹持过渡结构；针对颗粒物料，则要关注落料 timing 与横封闭合的配合，防止夹料导致封纹不牢。传动布置上将动力源、同步带、连杆或凸轮机构按维护便利性归置，气管、线缆和传感器走线沿机架边梁固定，减少与膜材、热封部件的干涉。该结构不仅呈现设备外观，也把包装膜路径、执行机构动作关系和车间安装条件纳入同一模型，可用于方案评审、产线占位校核、非标改型及机构干涉检查。
