DPT260高速泡罩包装机外罩结构设计

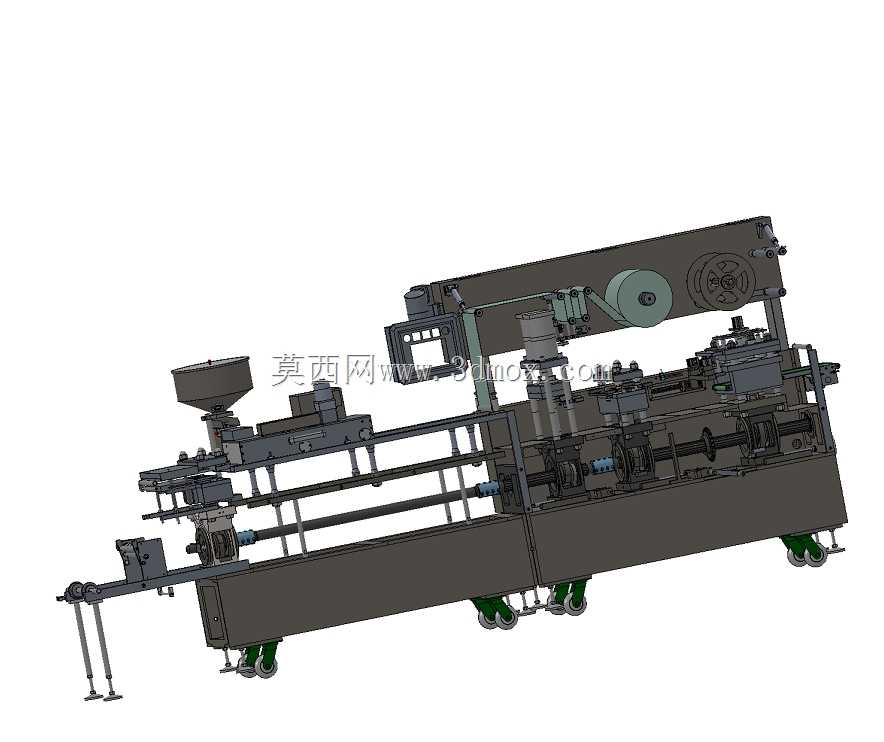

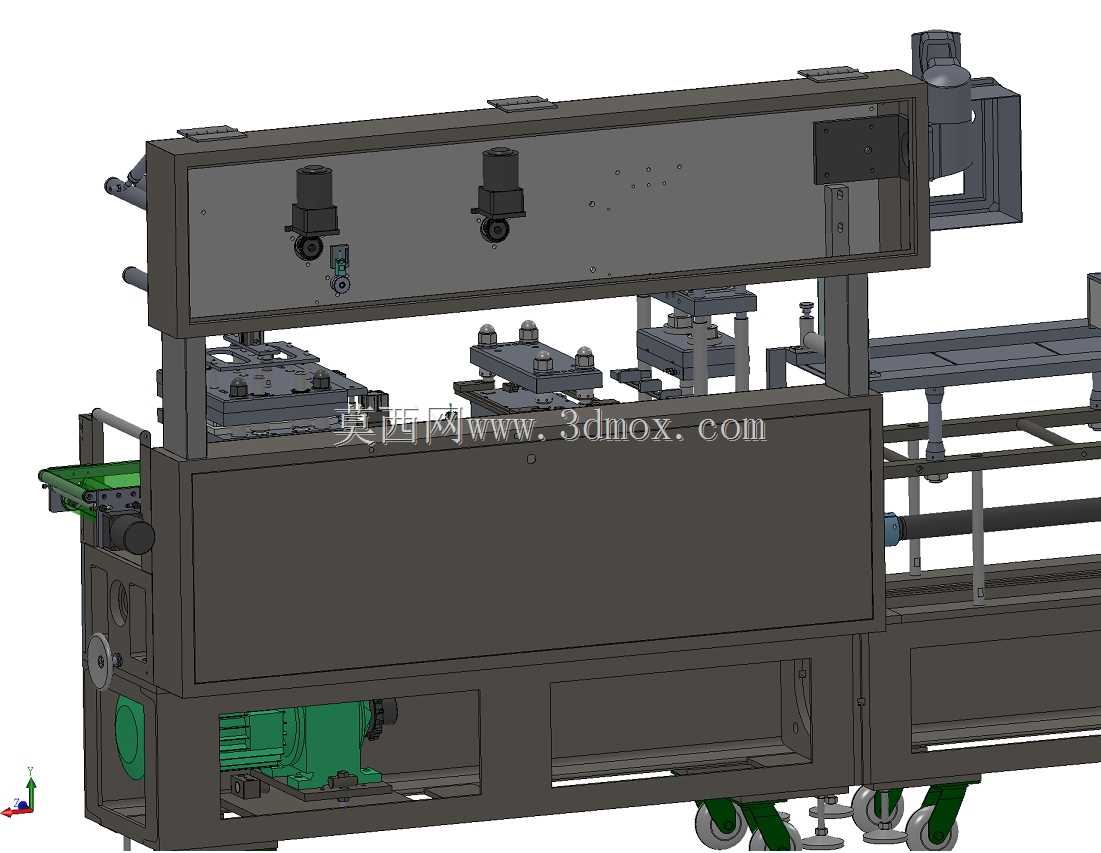

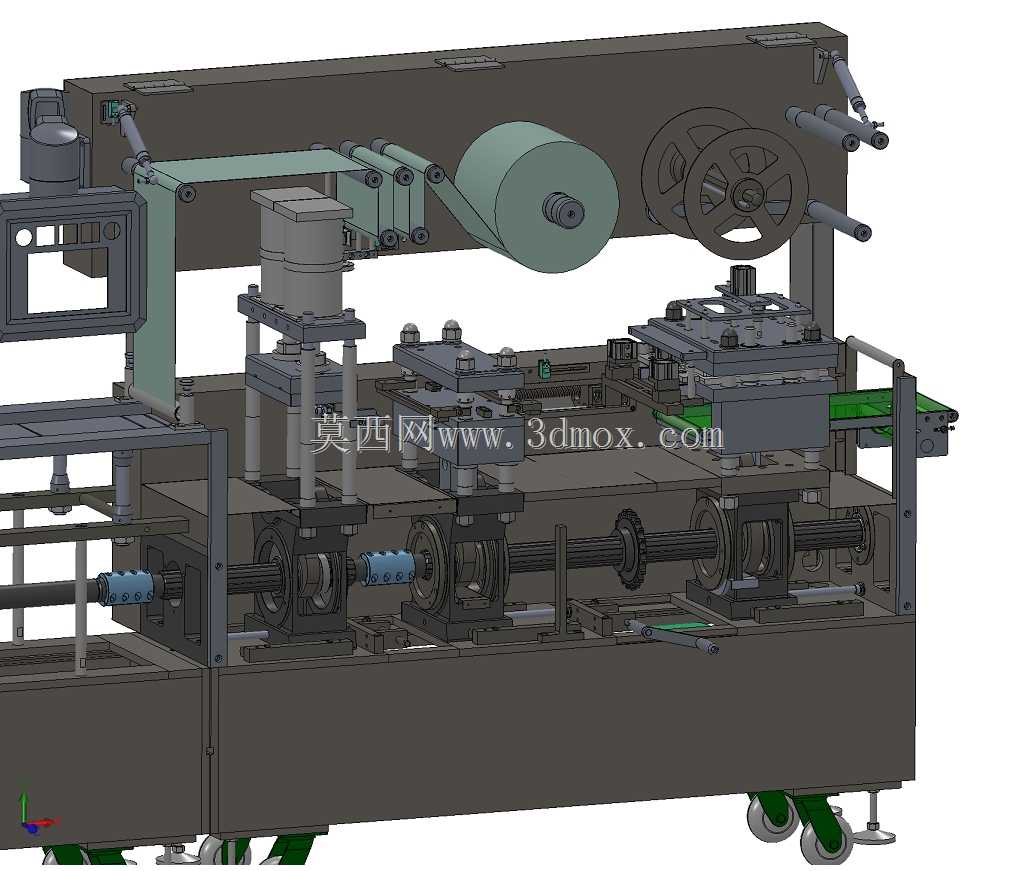

　　这套泡罩包装机外罩围绕DPH260高速批量生产线的实际工况展开，结构建模时首先要处理的是整机防护与操作可达性之间的矛盾。泡罩包装工序本身包含PVC膜牵引、加热成型、物料充填、热封压合、打批号、压痕裁切等多个连续工位，设备运行速度快，运动部件多，裸露的传动链、加热板和裁切刀对操作人员存在烫伤、夹伤风险，因此外罩不能简单做成封闭箱体，而要按工位分区设置防护。

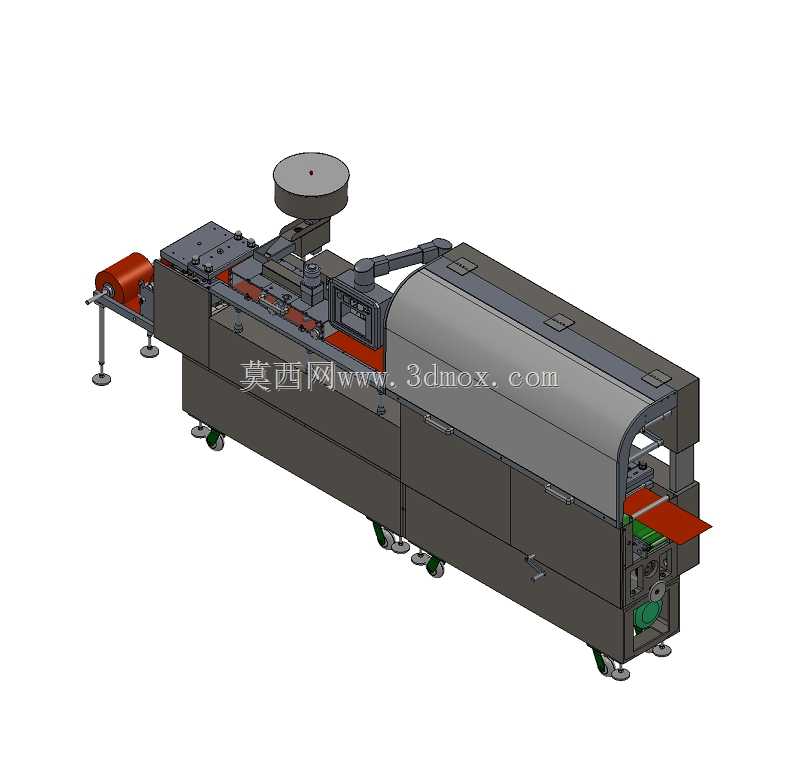

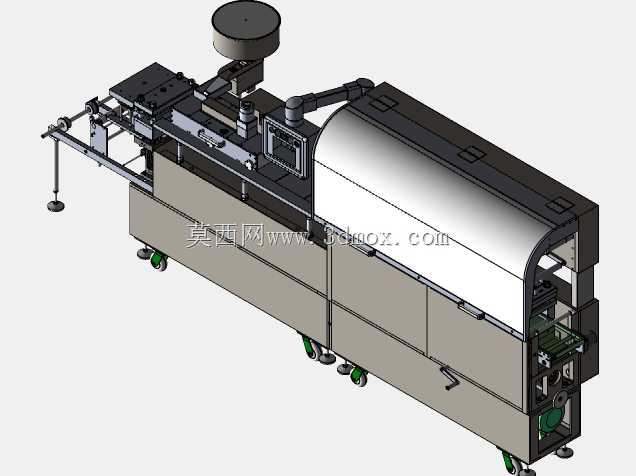

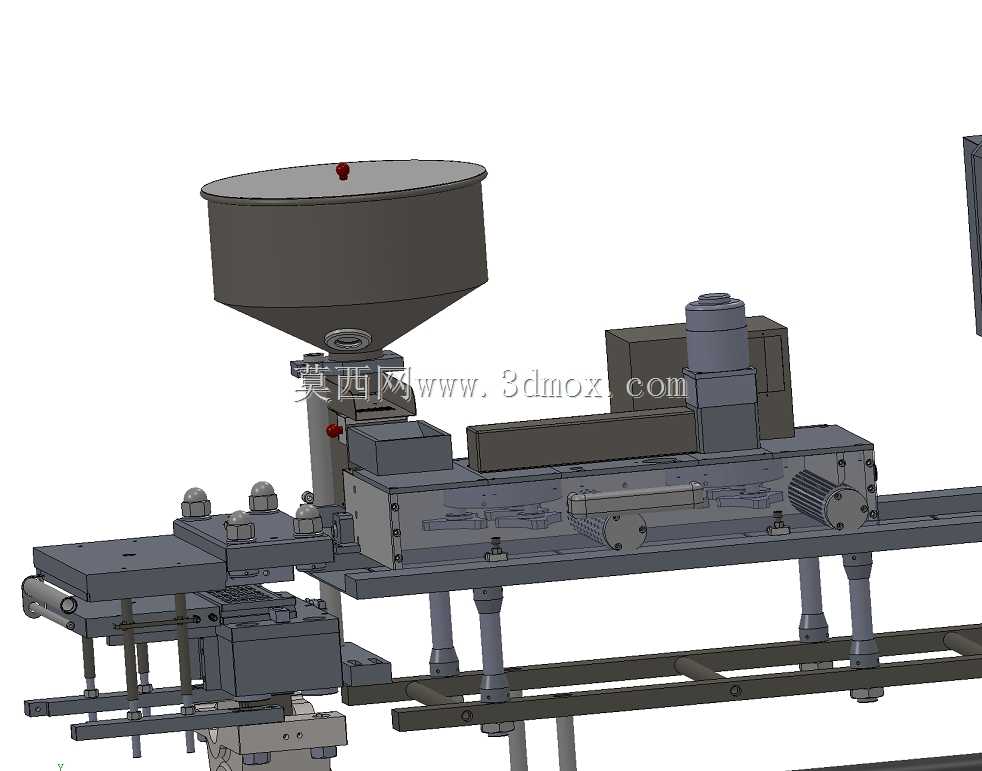

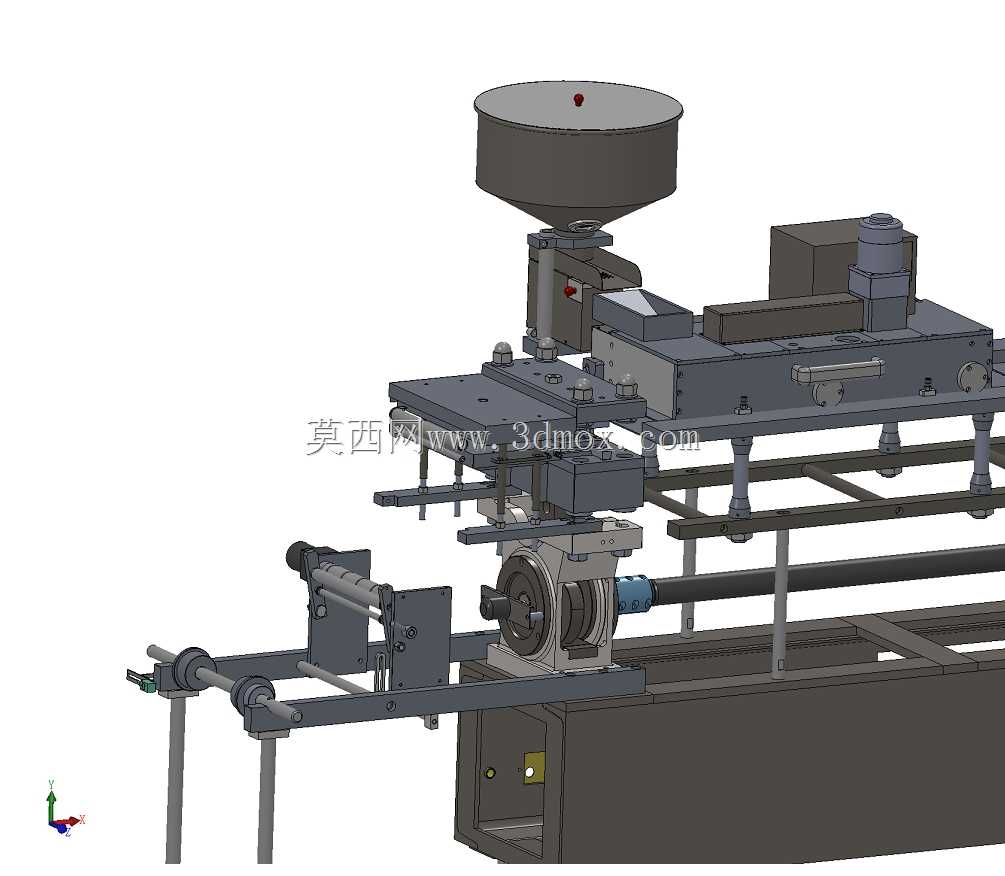

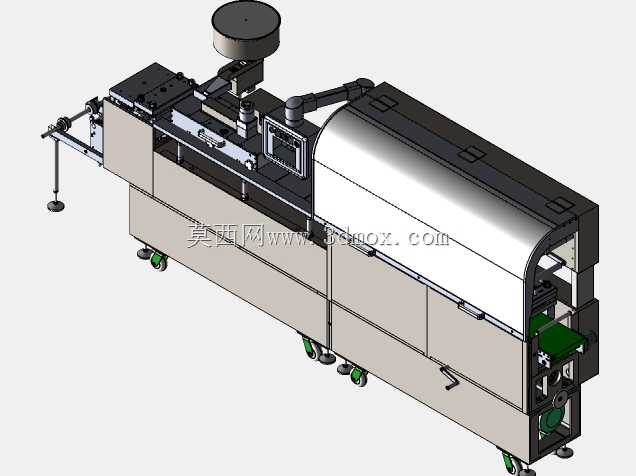

　　从布局上看，外罩沿主机长度方向分段包覆。进料侧预留膜卷装夹空间，罩体在膜卷更换位置做成可开启或可拆卸的门板，方便操作工穿膜、换卷；成型与热封区域温度较高，罩板与加热模块之间保留足够隔热间隙，避免钣金长期受热变形，同时在对应位置开设观察窗，便于监控泡罩成型质量和热封状态。充填工位对应加料器位置，罩体开口需与加料斗、振动给料机构协调，既防止粉尘外溢，又不影响补料。裁切与出料端则重点防护冲裁机构，外罩靠近出料输送带处留出成品输出通道。

　　设计思路上，外罩骨架优先采用型材或折弯方管焊接框架，外覆钣金门板，框架承担整体刚度，门板承担密封与防护。门板与框架之间通过铰链连接，并配合快开把手或锁紧螺钉，日常清理药粒、更换模具、调整热封网纹时能快速打开。观察窗选用透明板材嵌入门框，窗框做压条固定，兼顾视野和密封。罩体顶部根据需要预留排风或排烟接口，因为PVC热封过程会产生少量热量和气味，顶部接口可对接车间排风管道。

　　安装边界方面，外罩外形必须严格包络主机最大轮廓，同时避让地脚螺栓、拖链、气管电缆和操作按钮盒。建模时需逐一核对门板开启角度，确保门打开后不与周边输送带、加料平台干涉；罩体底部留出排水和清扫间隙，固定孔位与主机机架或地面对应。检修门位置要对应模具更换区，保证泡罩成型模、封合模吊装时门板拆除后有足够操作空间。整体结构在满足安全防护的前提下，尽量减少遮挡，使操作人员能够透过观察窗掌握成型、充填、封合、裁切各环节状态，设备维护时又能快速拆除对应罩板，这也是高速泡罩包装线外罩设计中反复权衡的核心。
