小型卧式滚筒拌料混合工作站结构

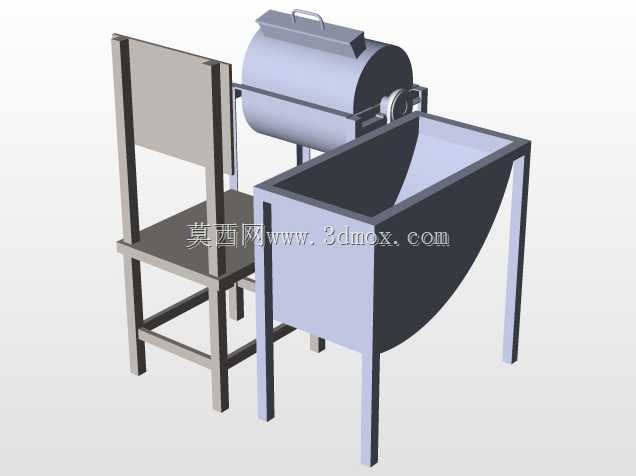

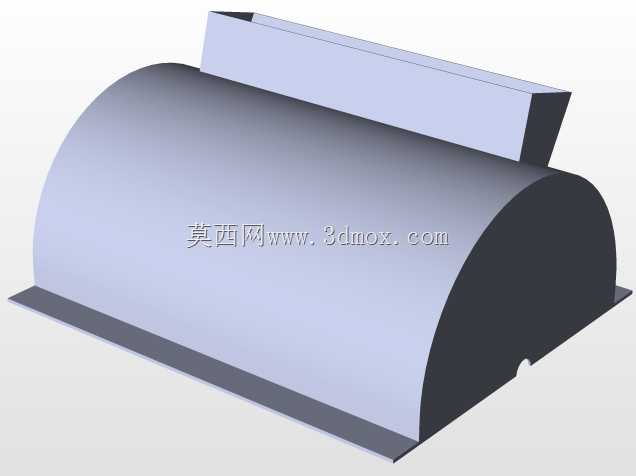

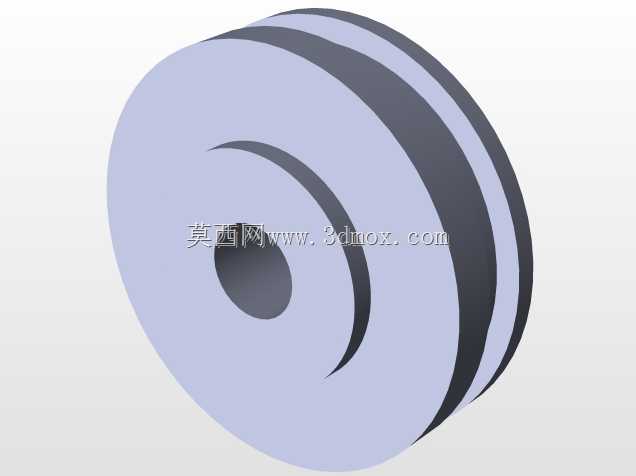

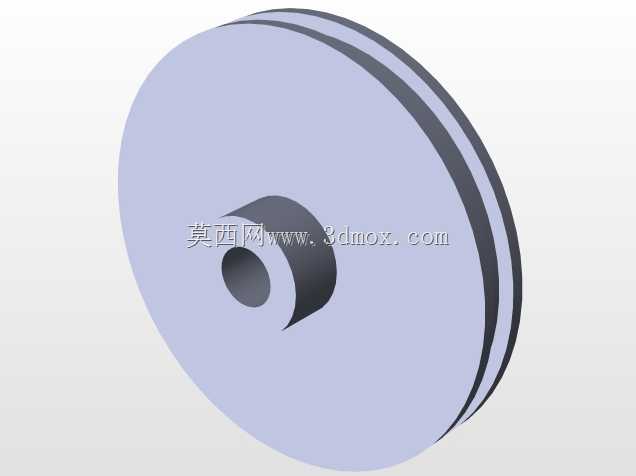

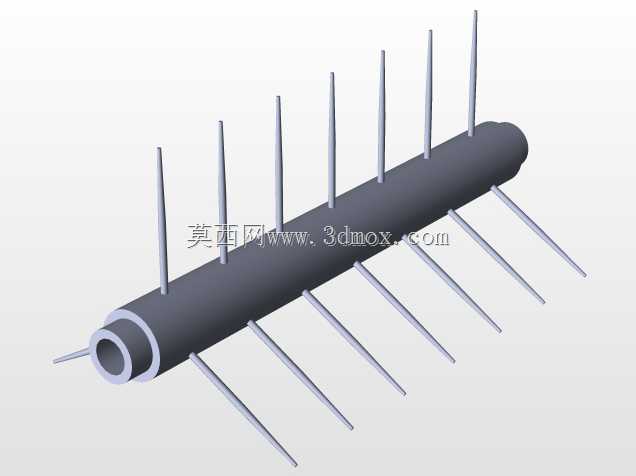

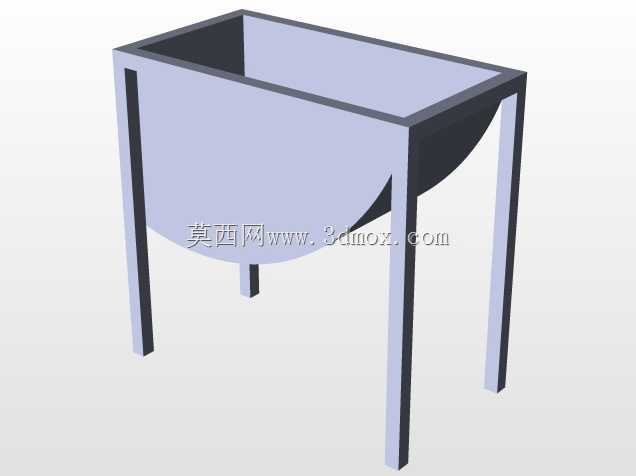

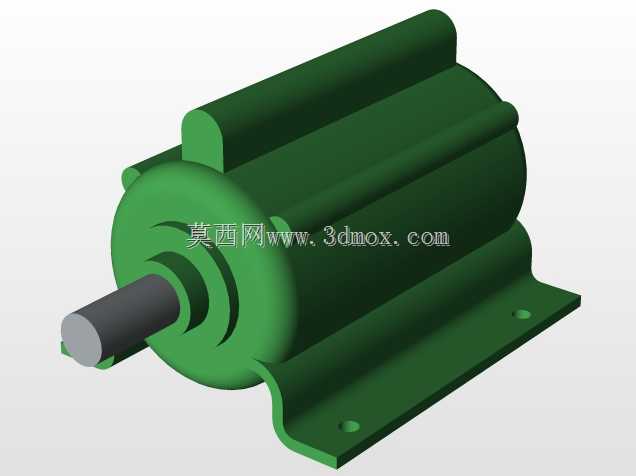

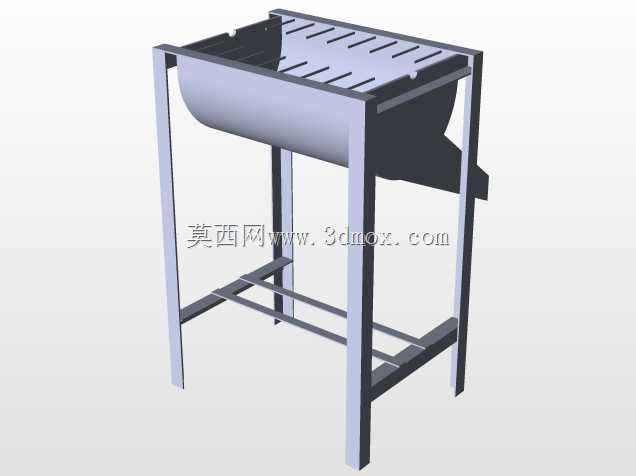

　　这套三维结构呈现的是一套面向小批量物料处理的卧式滚筒拌料混合工作站，整体由带靠背的操作椅、卧式滚筒罐体、端部传动连接、敞口接料槽以及独立支撑框架组成，适合布置在作坊式加工点、小型食品或农副物料处理工位、实验性配料线以及需要人工辅助投料、观察和清理的生产场景中。设备并非追求高产能连续化输送，而是强调低门槛操作、近距离维护和空间紧凑布置。滚筒罐体横置在支架上方，筒体端部设有可开启的箱盖式投料口，盖体上布置提手，便于人工加料后封闭；筒体一侧通过轴端与传动部件连接，工作时由外部动力带动滚筒回转，使筒内物料在提升、跌落和翻动过程中完成混合。罐体下方设置大敞口槽体，槽体上部为矩形接料区域，下部收成弧形或斜壁结构，能够承接卸料、暂存物料，

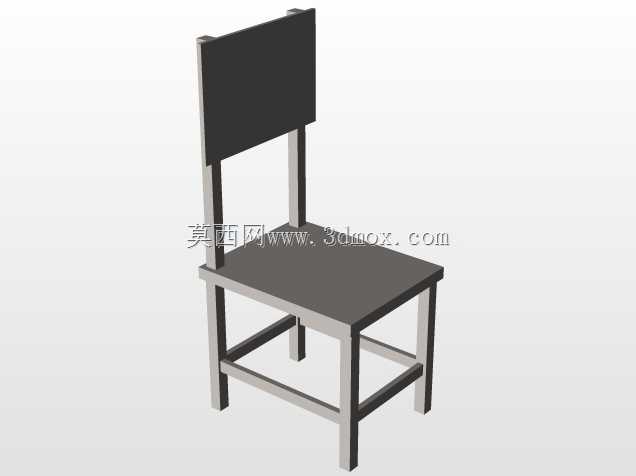

　　并减少粉料、颗粒料在边角处的堆积。槽体由四条细长支腿抬升到合适高度，操作人员可在前方使用容器接料，也可对槽内进行清扫。左侧操作椅与主机架相邻布置，靠背和座面采用简洁板件焊接或装配成型，椅腿间设置横撑，保证坐姿操作时的稳定性；该位置可用于观察滚筒运行、手动控制投料节奏，或在半人工生产流程中完成分拣、复核、辅助包装等动作。设计思路上，模型把混合、卸料、接料和人工操作集中在一个较小边界内，滚筒中心高度、槽体顶面高度和椅面高度形成相对协调的作业关系。机架多采用方管、板材和折弯件，结构直白，承载路径明确：滚筒载荷通过两侧支撑传递到主机架，料槽载荷由支腿直接落地，靠背框架则独立承受人体侧向倚靠力。安装时需重点核对滚筒轴线与槽体边缘的水平间距，

　　避免卸料轨迹外溢；支腿底部应保证地面平整，必要时增加垫板或地脚固定，以降低滚筒回转带来的振动。维护空间主要集中在滚筒端轴、上盖开启区域和料槽内部，敞口结构有利于冲洗和检查，但在粉尘工况下应配合防护罩或局部除尘措施。整体外形适合靠墙或生产线侧边放置，前方预留接料桶周转空间，后侧保留开盖和检修距离，即可完成小型混合工位的搭建。
