全自动瓶装物料灌装旋盖压盖一体机

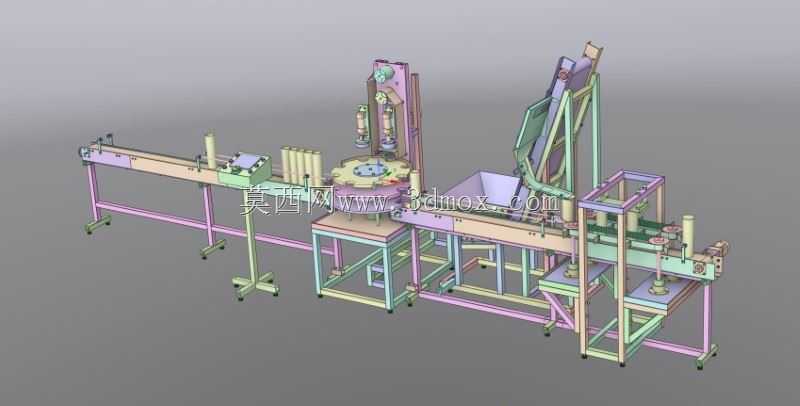

　　这套灌装压盖一体设备的三维结构，面向瓶装液态、半流体类产品的连续包装工序搭建，在食品饮品、日化洗护、小型医药制剂车间的后段产线中十分常见，工位排布顺着物料输送流向依次展开，空瓶从入口段进入后，先完成定位夹持，再经由灌装头定量注料，随后转运至压盖旋盖工位完成封盖，最后送出至后续贴标、装箱环节，整条流程无需人工反复转运瓶体，适配中小规格圆瓶、方瓶的批量连续生产。

　　从结构布局来看，设备主体依托型钢焊接机架搭建，台面高度按照常规人工运维与产线对接习惯设置，底部预留可调脚杯安装位，现场布设时可配合地面平整度调整整机水平，机架侧方预留电气元件安装腔，气路、液路管线沿机架内侧走线槽排布，避免外露管线与运动部件发生干涉。输送段采用链板或直线导轨式输送结构，两侧配置可调导向栏板，换产不同瓶径时只需松开栏板固定件调整间距，无需更换整套输送工装，瓶体定位工位设置挡瓶与夹持组件，灌装动作触发时挡块升起截停后续瓶体，夹块从两侧贴合瓶身，避免注料过程中瓶体偏移、洒料。

　　灌装执行部分采用多组并列灌装头设计，可同时对多工位瓶体完成注料，头架配置升降驱动结构，灌装头下行伸入瓶腔内部再出料，减少液体飞溅、起沫问题，注料完成后灌装头抬升，瓶体随输送线前移。压盖工位整合了盖体排序供料、取盖上料、压合旋紧几个动作模块，振动盘或理盖器将瓶盖定向排序后送至取盖位，取盖机构抓取瓶盖移送至瓶口正上方，压头下行先将瓶盖预压扣合在瓶口，再由旋盖轮或旋转压头带动瓶盖拧紧，压合行程设置弹性缓冲结构，避免刚性下压压损瓶身、瓶口螺纹。

　　设计过程中各运动模组的安装边界都做了干涉校验，灌装头升降行程、旋盖压头的下压范围、输送栏板的调节区间均预留足够安全余量，设备侧边预留维护开口，日常清理灌装残留、更换密封件、调整旋盖扭矩时，操作人员无需大面积拆解外围护板。各工位的动作时序可配合产线主控逻辑联动，前道瓶体到位信号触发灌装，灌装完成信号触发移瓶，压盖工位检测到瓶体到位后再执行上盖压合，工位之间的节拍匹配连贯，既可以作为独立单机使用，也能直接对接前段洗瓶、烘干设备与后段贴标、喷码、装箱设备，组成完整瓶装包装产线，整机结构紧凑，车间布设时占用的横向、纵向空间都经过优化，周边预留的操作、检修通道符合车间设备排布的常规要求。
