直插八脚555定时器芯片三维结构

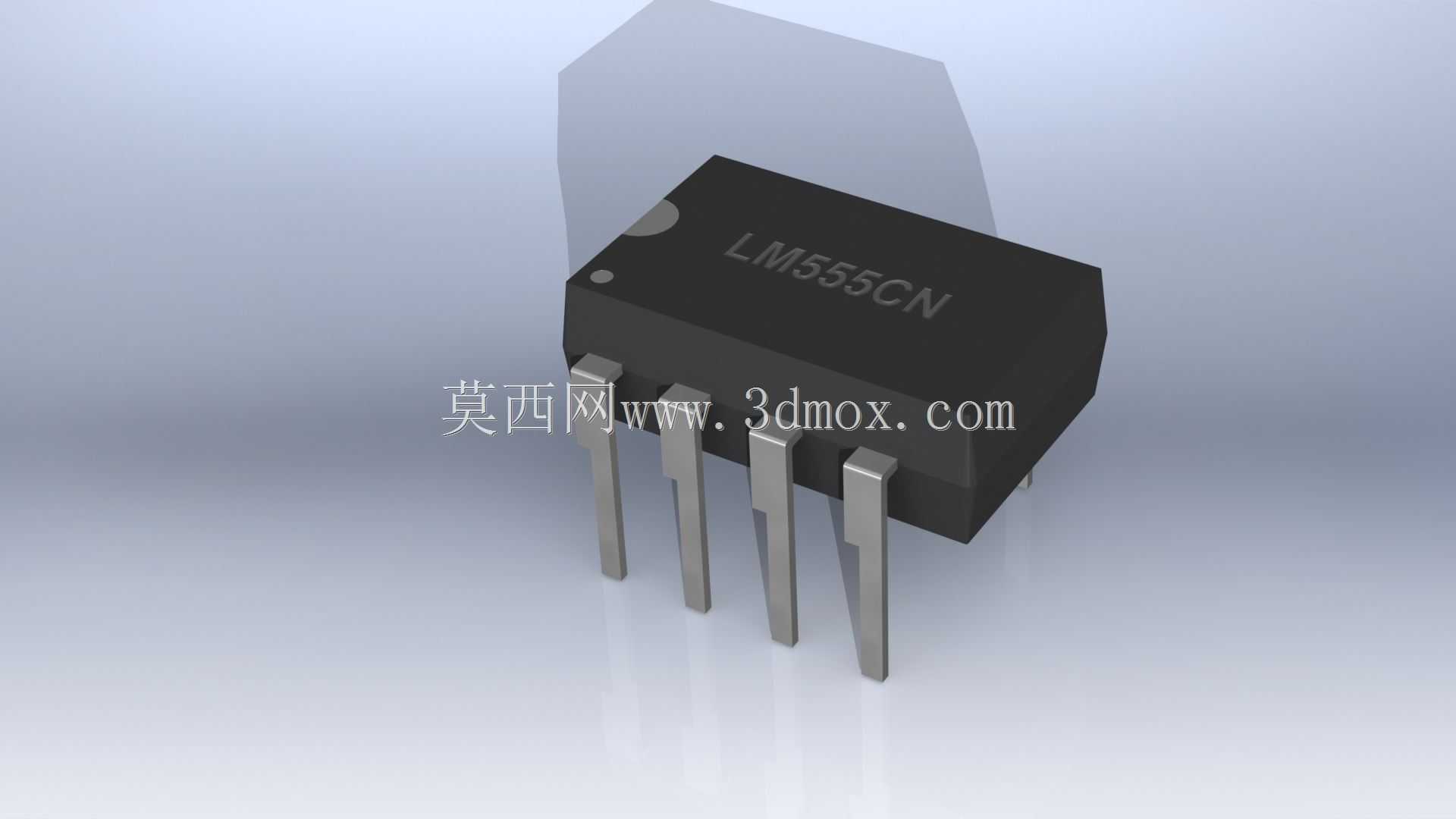

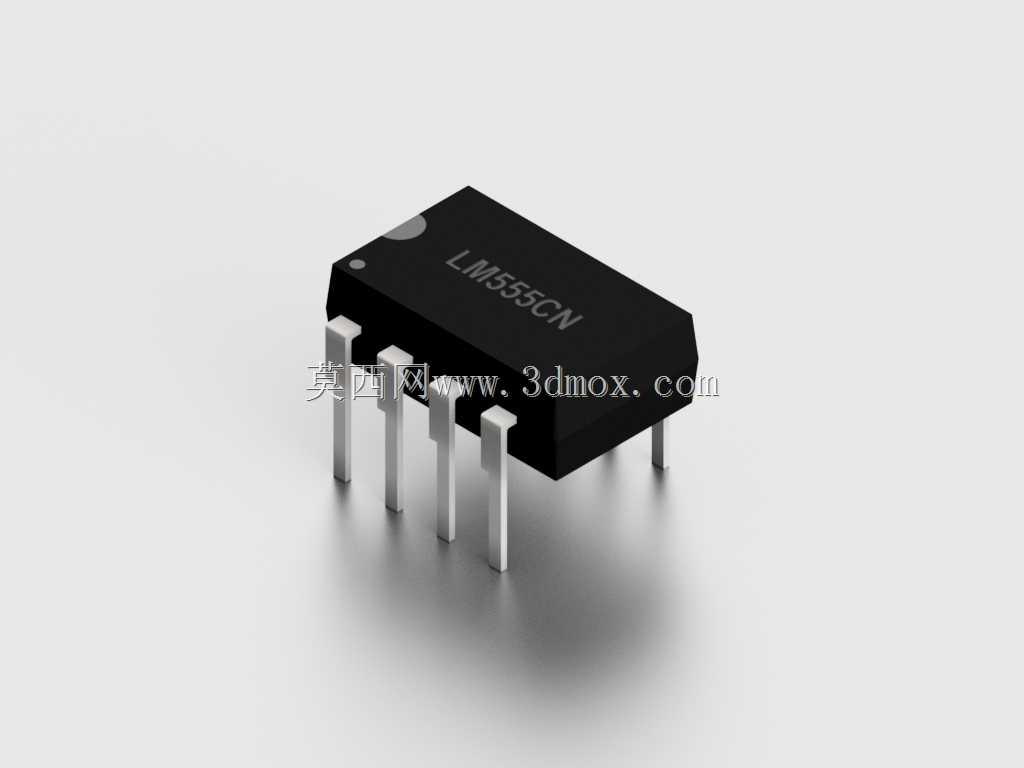

　　直插八脚555定时器是电子控制板、实验电路和小型自动化装置中极常见的时基器件，模型围绕黑色双列直插封装本体、顶面丝印、定位凹点以及八根弯折引脚展开，能够用于电路板布局校核、接插件干涉检查、教学演示和整机装配预览。实际使用时，这类芯片常被布置在通用PCB或面包板中央，周边配合电阻、电容完成多谐振荡、单稳态延时、脉冲宽度调制、施密特触发等功能；在工业控制里可承担继电器延时吸合、传感器信号整形、报警音驱动、灯光闪烁和简单时序触发等任务。

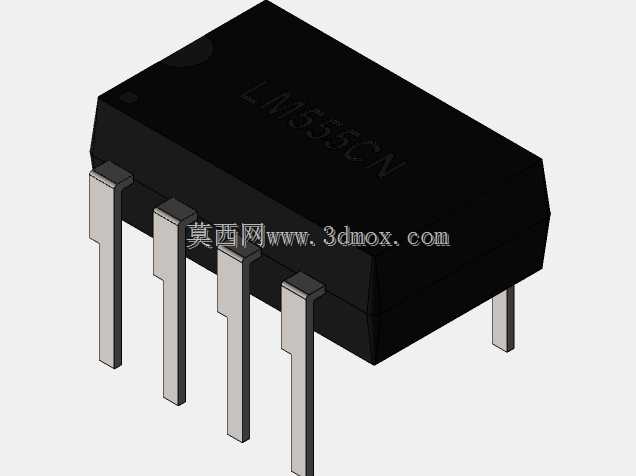

　　建模时先确定封装本体的长方体边界，再在端部加入半圆柱状定位特征和顶面小圆点，使装配方向与实物一致。引脚不是简单直杆，而是从封装侧面伸出后向下弯折，末端形成适合插入焊孔的平直段；相邻引脚的中心距、排间距离、引脚宽度和厚度都需要保留，否则在PCB堆叠或插座配合时容易出现穿模、错位。模型将引脚根部过渡、折弯圆角和末端切面分别表达，便于工程师检查焊接面高度、板间净空以及外壳遮挡关系。

　　从安装边界看，芯片本体占据板卡上方一定高度，引脚向下伸入焊盘孔，周围要预留电容、电阻和走线空间；若采用IC插座，还需在本体底部增加插座厚度，并确认拔取工具不会碰到相邻高元件。顶面丝印区域保留型号标识，可在渲染图和装配说明中帮助识别引脚顺序。该结构虽小，却对电子设备的可制造性检查很有价值：既能验证直插元件与壳体、线槽、固定柱之间的间隙，也能在培训场景中直观展示双列封装的焊接姿态和时序芯片的典型外形。
