PCB防护安装外壳结构设计

项目分类:通讯工具类 发布时间:2022-07-30 ID:684507
  • PCB防护安装外壳结构设计
  • PCB防护安装外壳结构设计

  这款壳体的核心定位是为裸装印刷电路板提供物理防护与标准化安装载体,在工业控制终端、小型通讯采集模块、桌面嵌入式测试装置这类场景里,裸PCB直接暴露在环境中很容易被异物触碰短路,或是在设备搬运、产线装配过程中被磕碰划伤线路、撞歪贴片元件,这款外壳刚好把整板完全包覆在封闭腔体内,隔绝日常使用里的灰尘飞溅、轻微剐蹭,也能避免操作人员误触板上高压焊点引发安全隐患。

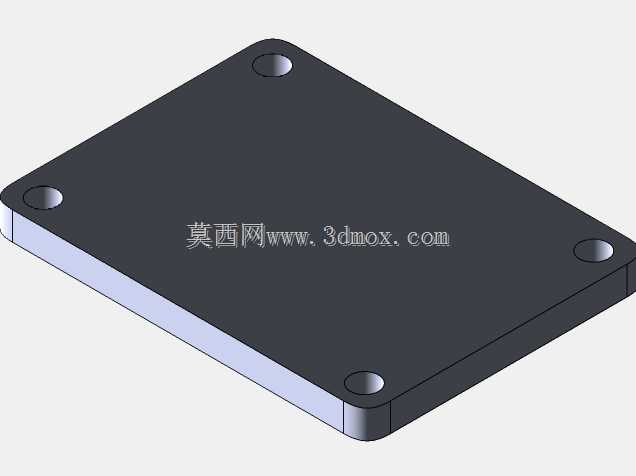

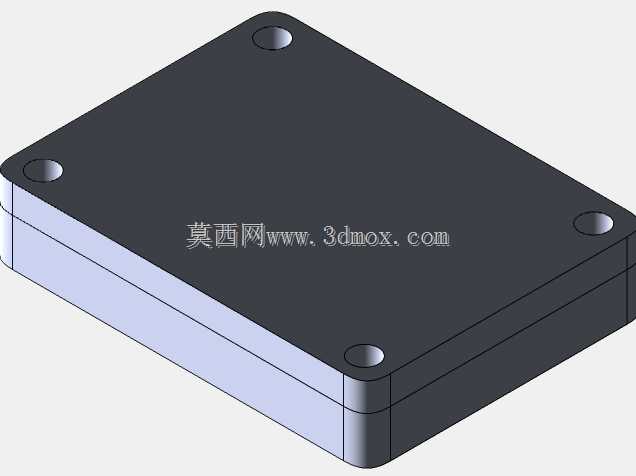

  从结构布局来看,壳体采用上下分体扣合的薄型矩形构型,整体轮廓做了大圆角过渡,没有尖锐棱角,既方便在狭小的设备机柜里排布安装,也不会在装配时割伤操作人员的手部。四个角位预留了沉头安装孔,孔位做了同轴沉台设计,装配时锁紧螺丝的头部可以完全沉入壳体端面以下,不会突出外表面,既保证多台设备堆叠摆放时表面平整无凸起干涉,也能让壳体贴紧安装基面时没有间隙,固定后整体刚性更强,不会出现壳体翘曲、PCB在腔内晃动的问题。

  设计阶段首先要匹配目标PCB的外形边界,内腔的长宽尺寸要比电路板的最大外轮廓单边留出0.5到1毫米的装配间隙,避免电路板公差偏大时无法顺利放入;壳体的内腔高度要覆盖板上最高元件的顶端,比如电解电容、接线端子这类高度较高的器件,合壳后不能出现元件顶壳、挤压引脚的情况。四角的安装柱对应PCB上的固定孔位,柱体高度可以托住电路板,让板底和壳体内壁之间留出空隙,给背面的贴片元件、焊盘预留避让空间,防止焊脚直接接触壳体造成短路。

  实际选型使用时,这款薄型外壳尤其适合对安装厚度有严格限制的场景,比如壁挂式采集终端、桌面小型通讯模块,不需要额外占用过多机柜纵深空间。壳体的侧壁可以根据接线需求提前预留开孔位置,用来引出USB接口、电源端子、信号天线,不用后期二次加工破坏壳体防护完整性。分体扣合的结构也方便后期检修,拆开上下壳体就能直接触碰电路板完成元件更换、程序调试,不用完全拆解整套设备的安装固定结构。

  建模过程中要重点管控几个配合尺寸:沉孔的深度要和所选螺丝的头部厚度匹配,保证锁付后螺丝不突出;内腔的定位柱内径要和PCB固定孔间隙配合,既可以轻松对准穿入,又不会间隙过大导致电路板在腔内横向窜动;上下壳的合模止口要做错位搭接,扣合后缝隙均匀,既可以阻挡灰尘从接缝处进入内腔,也能提升壳体整体的抗扭刚性,避免按压壳体表面出现明显形变。这类外壳不需要复杂的曲面造型,所有结构都围绕装配便利性、防护可靠性、安装兼容性展开,完全服务于电路板的实际封装需求。
