苹果五代手机镂空保护外壳结构设计

　　这款壳体针对苹果五代直板智能手机的日常防护与个性化装饰需求开发，整体采用薄壁包覆式结构，适配消费电子配件批量注塑生产的工艺逻辑。从实际使用场景来看，手机保护壳需要在手持滑落、桌面磕碰、口袋内与钥匙等硬物摩擦时，为机身侧边、背部边角提供缓冲防护，同时不能干扰手机原有按键、接口、摄像头与扬声器的正常使用，这款壳体的结构排布完全围绕该核心需求展开。

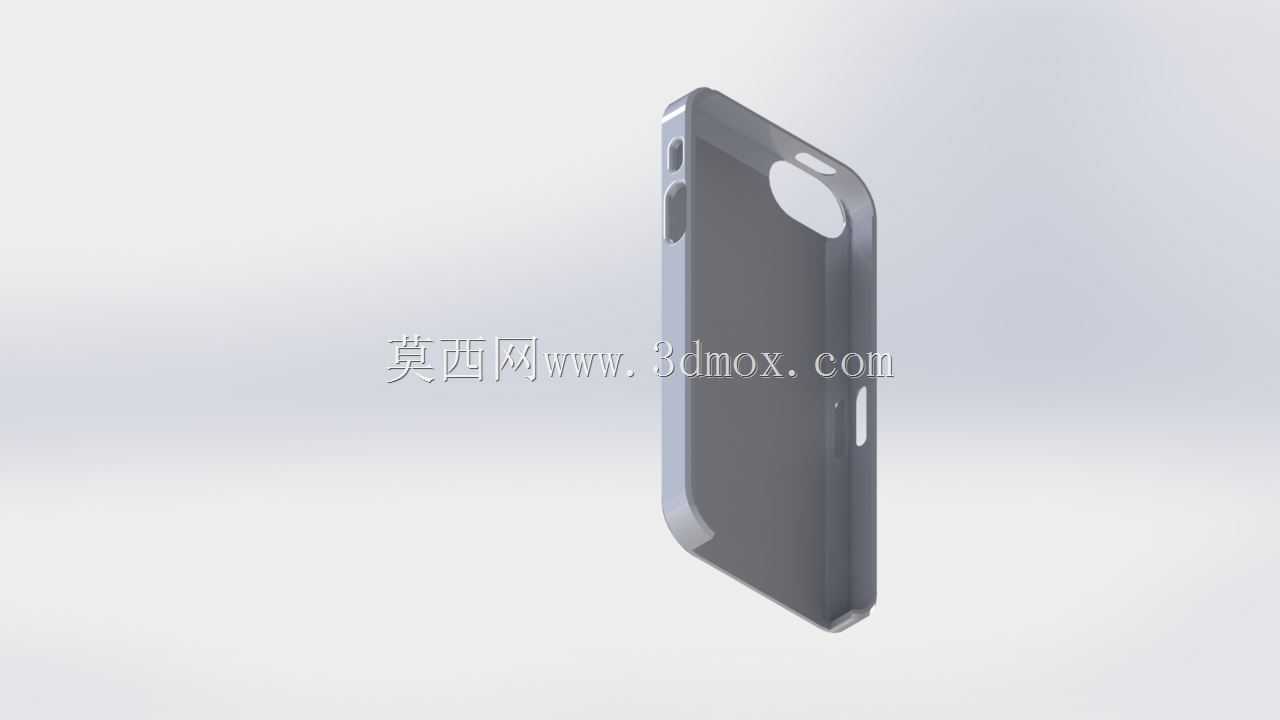

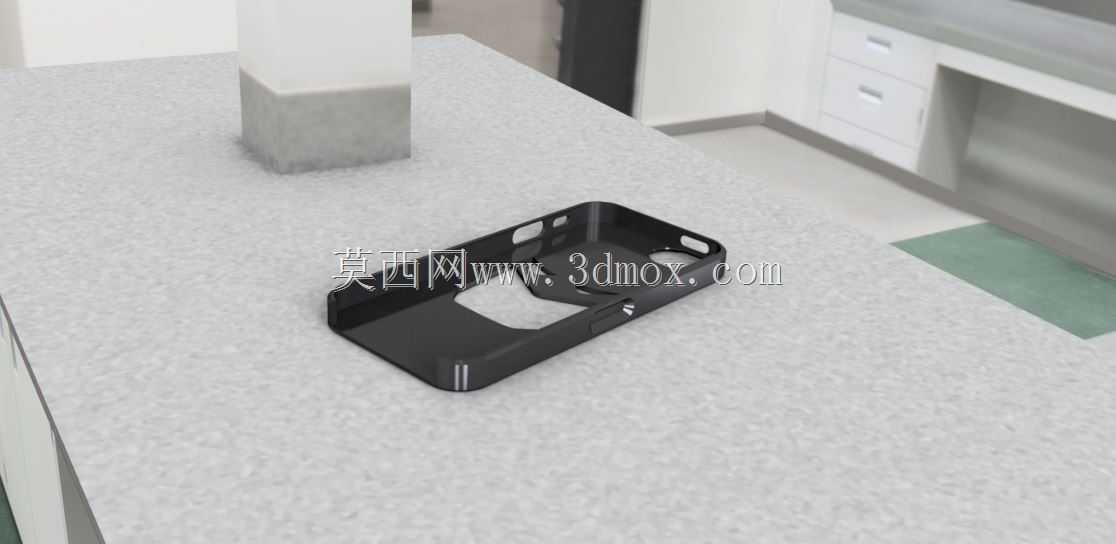

　　建模过程中首先依据对应机型的整机外轮廓尺寸建立装配基准，壳体内腔预留均匀的装配间隙，既保证壳体可以顺畅套入机身，又避免间隙过大出现松晃异响。壳体四周边缘做高出手机背部的微凸挡边设计，当手机背面朝下平放在桌面时，只有壳边接触接触面，手机后盖与摄像头区域不会直接摩擦台面，大幅降低后盖刮花、镜头磨损的概率。

　　壳体背部预留了对应后置摄像头的精准开孔，开孔边缘做圆角过渡，既避开镜头拍摄视场角，不会出现拍照暗角，也避免开孔处应力集中导致塑胶件开裂。侧边对应音量键、静音拨片、充电接口、耳机孔的位置分别做了适配结构：实体按键位置采用全包式薄壁凸起，保留按键按压手感的同时防止灰尘进入缝隙；接口位置做贯通开孔，尺寸兼容常规充电插头与耳机插头，不会出现插头插不到底的问题。

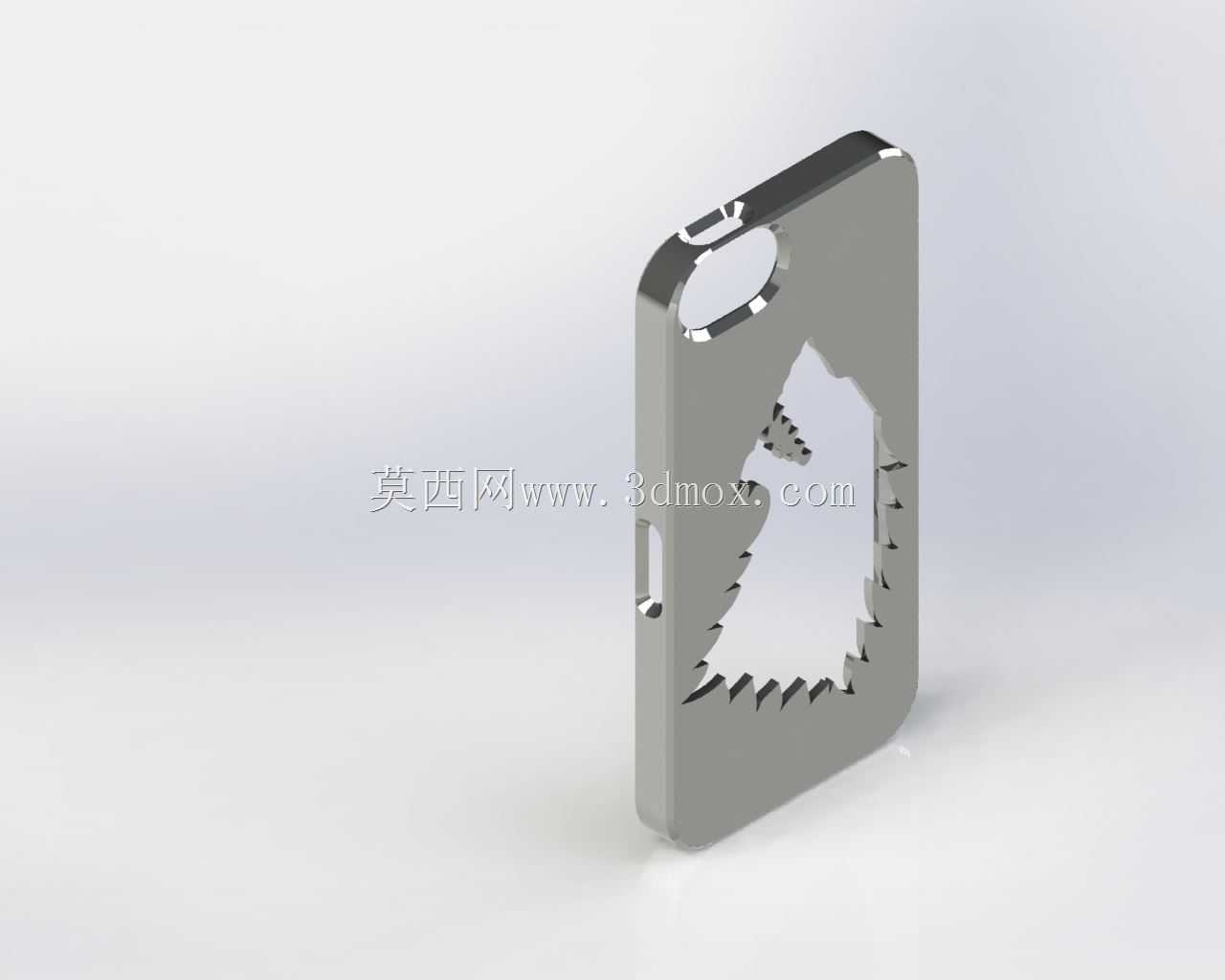

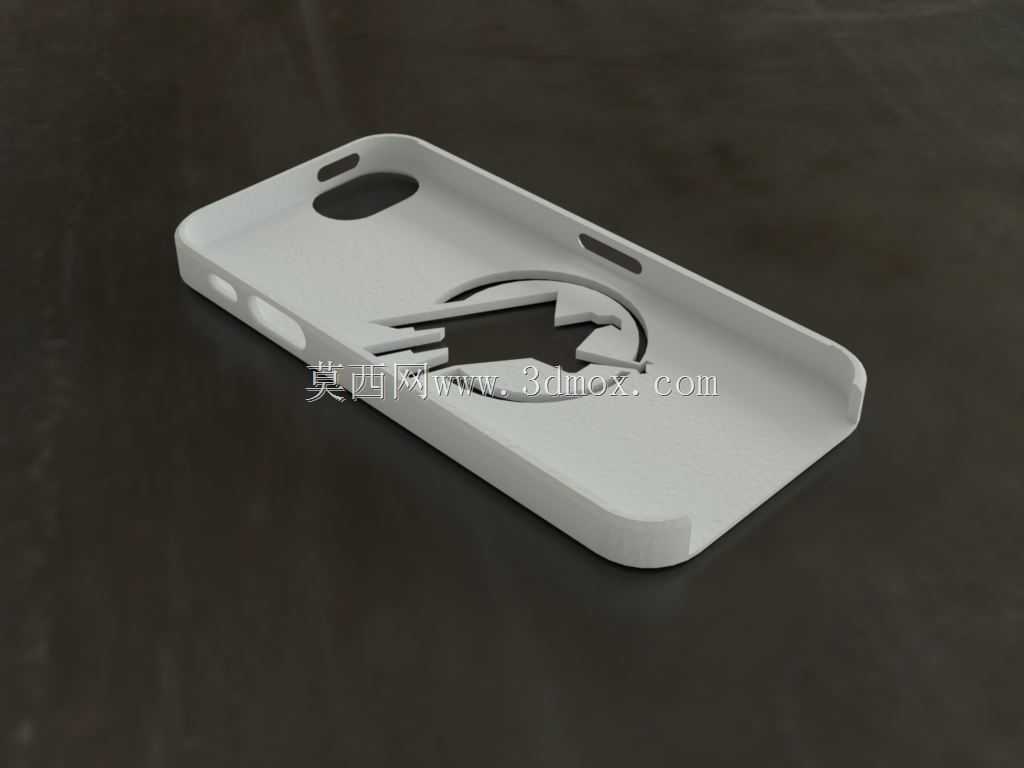

　　背部的箭头造型镂空是这款壳体的个性化设计核心，镂空区域在建模时同步做了壁厚校验与拔模斜度处理，所有镂空内角均设置工艺圆角，既消除注塑成型时的应力集中点，避免量产时出现缺胶、裂边缺陷，也能在保证壳体结构强度的前提下减轻整体重量，同时提升背部散热能力，手机长时间高负载运行时，背部热量可以通过镂空区域更快散出。

　　壳体整体壁厚控制在消费电子保护壳的常规合理区间，边缘做圆弧倒角处理，握持时没有尖锐棱角硌手的问题，内腔边角做让位槽设计，套入机身时不会刮伤手机侧边的漆面与边框。整个建模过程同步完成了装配干涉检查，确认壳体与手机整机装配后无硬干涉，所有功能位对位准确，既满足防护实用需求，也兼顾了外观个性化表达，可直接用于后续注塑模具的结构设计参考。
