介质声速测试脉冲发生实验装置

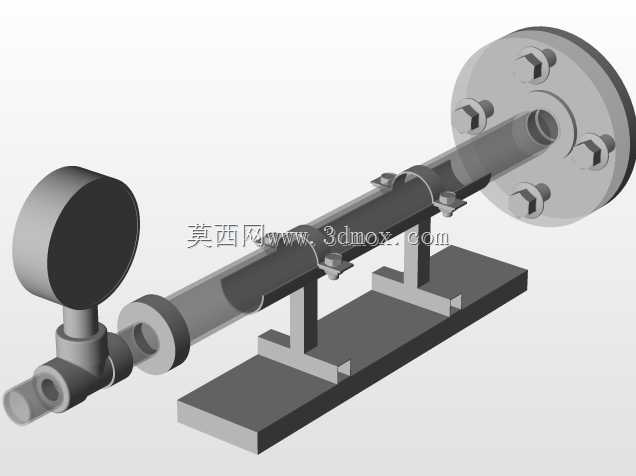

　　这套三维结构围绕流体介质声学参数测试场景搭建，主体为长直透明测试管路搭配端部脉冲发生组件，用于在水及其他液态介质环境中产生可控压力脉冲，配合外部声速采集设备完成介质内声波传播速度的标定实验，常见于高校流体物理实验室、介质物性检测工位以及水文勘探设备的前期原理验证环节。

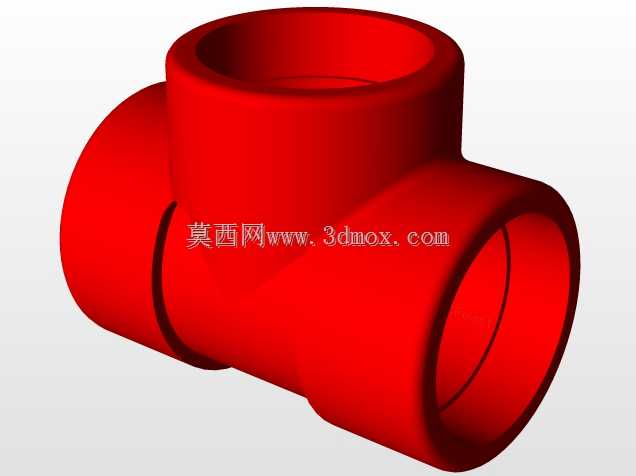

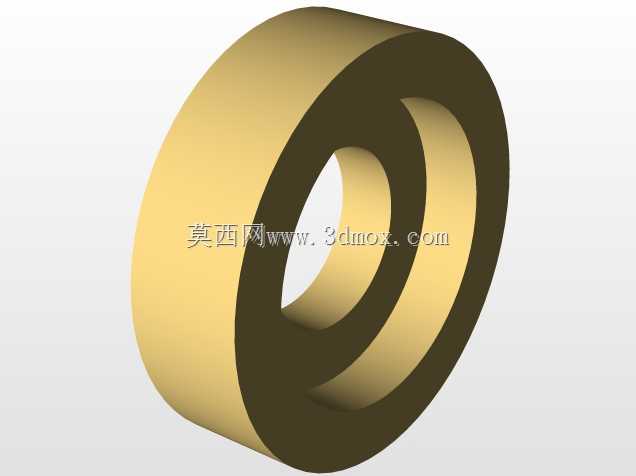

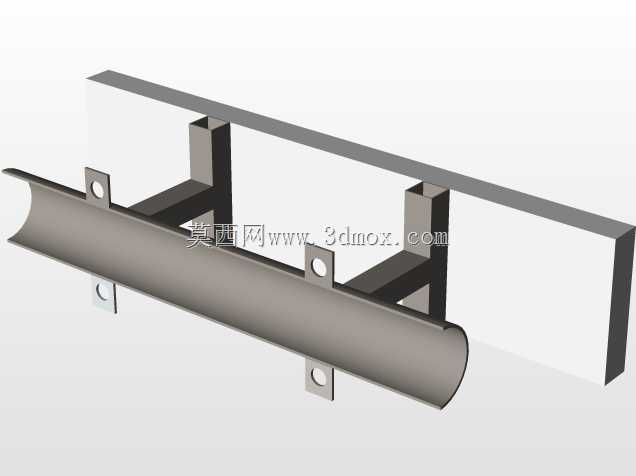

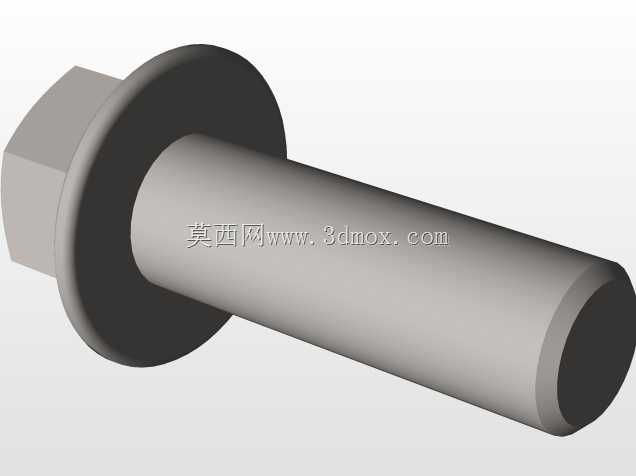

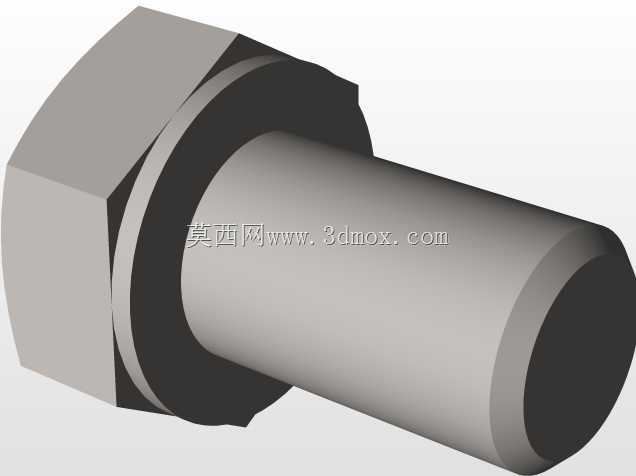

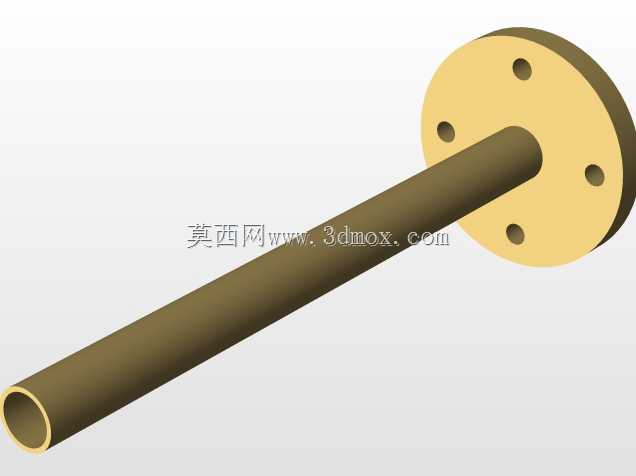

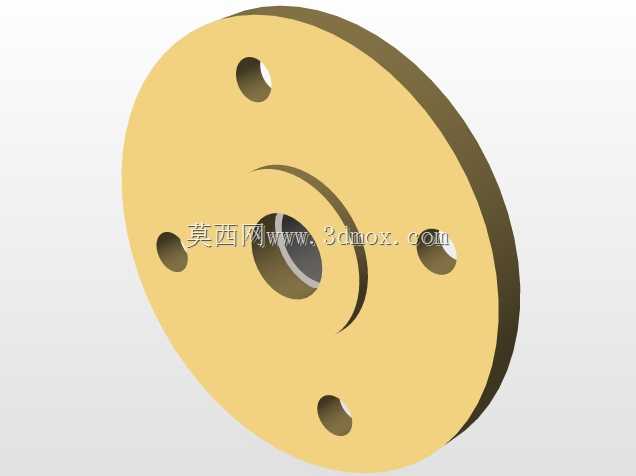

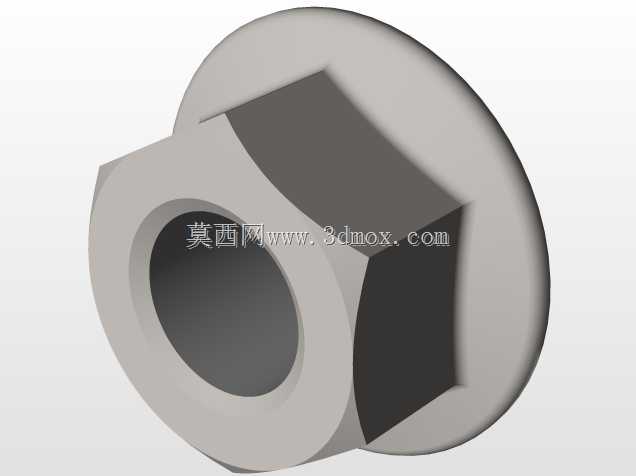

　　从实际装配逻辑来看，装置底部采用整块绝缘木质承托底板作为安装基准，底板上均布三组可调高度的鞍式管夹，将长测试管沿水平方向完全托持，管夹与管壁接触位置预留橡胶缓冲垫，既避免硬质金属夹头刮擦透明管外壁，也能抵消脉冲激发瞬间管路产生的微幅振动，防止振动沿管壁传导干扰声学采集结果。管路左端依次衔接红色快插接头、金属转接段与圆形脉冲发生表头，表头侧方配套径向安装的压力表，可实时显示管路内部静压与脉冲激发瞬间的压力峰值；管路右端设置法兰式端盖，端盖上预留多个传感器安装螺孔，可根据测试需求换装水听器、压力变送器或者密封堵头，端盖与管路端面之间放置环形密封垫片，通过周向均布的紧固件压紧，保证整段管路在带压工况下无渗漏。

　　设计阶段优先考虑了实验操作的便利性：所有外露接头均采用标准通用管螺纹，无需专用工装即可完成拆装，方便更换不同内径、不同材质的测试管段，适配不同密度、不同黏度的测试介质；底部承托板的长宽尺寸完全覆盖管路及两端组件的投影范围，放置在实验台面上时无需额外固定，管夹的安装位置沿底板预留的长槽可横向滑动，能够兼容不同长度的测试管段，安装边界容错率较高。脉冲发生组件的触发端朝向操作人员一侧，压力表表盘倾斜向上，站立操作时可直接读取压力数值，无需弯腰或者侧身观察。

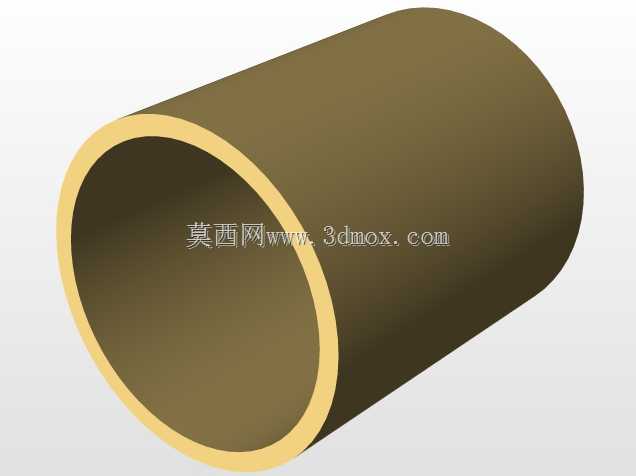

　　建模过程中完整还原了所有零件的装配关系：管夹的折弯弧度、紧固件的螺纹段长度、密封垫的压缩量、表头与管路的对接同轴度都按照实际实验装置的装配公差还原，透明管路部分保留了壁厚特征，端盖上的安装孔位、接头处的倒角细节均未省略，结构工程师可以直接基于该模型调整管段长度、更换接口规格，也可在此基础上拓展恒温夹套、介质循环接口等附加结构，满足不同的实验测试要求。
