摩托车拖挂牵引连接转接装置

　　这套挂接结构面向两轮摩托车后拖挂使用场景，主要解决车体后部与小型拖车、搬运辅具之间的牵引连接问题。日常作业中，摩托车本身后部可用安装面有限，后摇臂、货架或车架尾段的孔位并不统一，直接焊接牵引座既破坏原车结构，也难以在不同车型之间复用；该装置通过两侧分叉式安装板扩展连接点位，再把分散的安装受力汇集到中部牵引轴线上，使拖挂拉力不再集中于单一螺栓或局部管材。

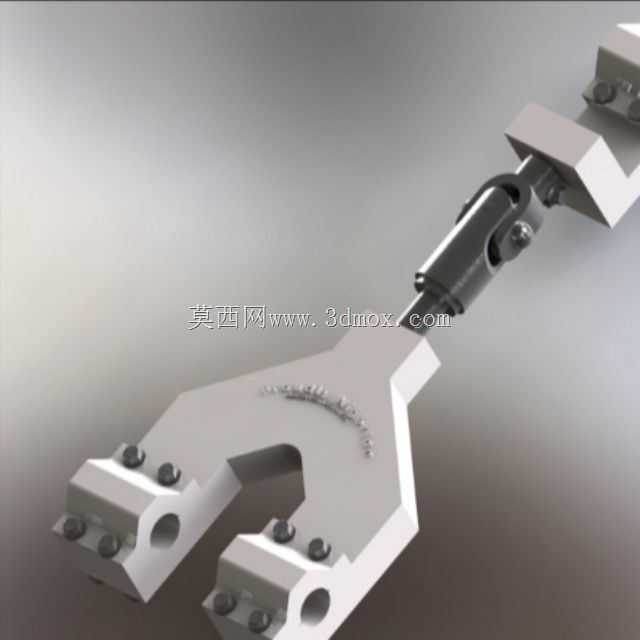

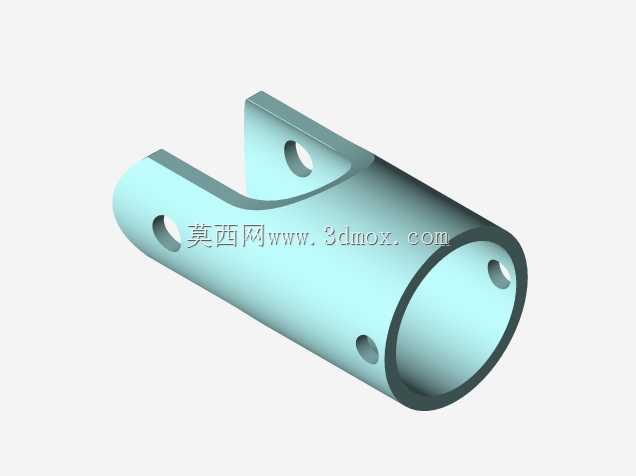

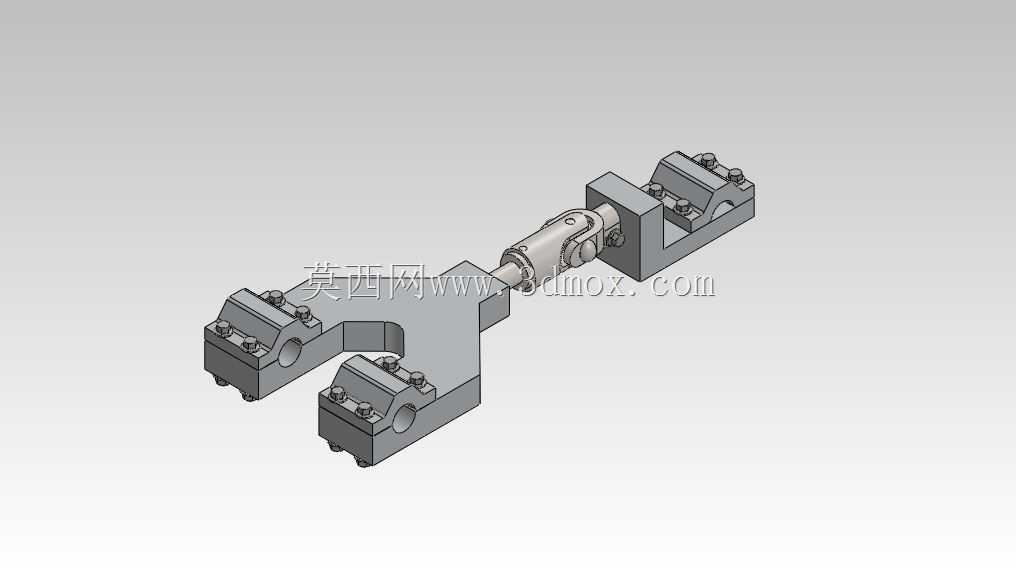

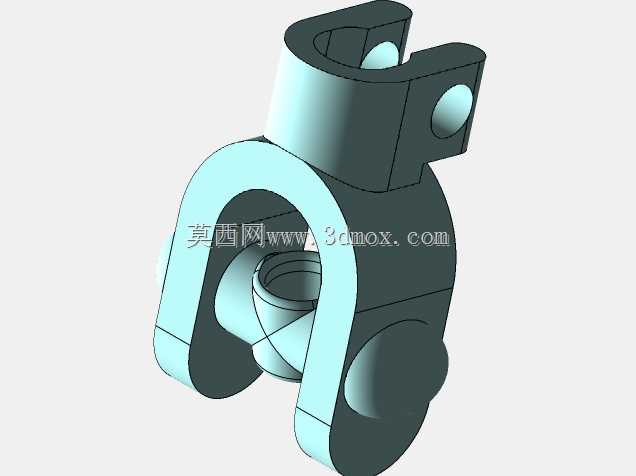

　　从结构布置看，装置一端为Y形分叉承载板，板面上预留多组圆形安装孔，孔位沿横向和纵向分层排布，可对应不同车架尾管、货架支腿或后轴附近的固定位置。分叉板向中部收束后，与圆柱形连接座相接，连接座内部容纳牵引销、锁紧件和球头式耦合端。球头端保留一定摆动余量，摩托车在转弯、经过坡道或车身侧倾时，拖车不会因角度变化产生硬性别劲；牵引销承担主要纵向拉力，侧向和垂向的小幅位移则由耦合间隙吸收，避免转弯过程中连接座承受反复弯矩。

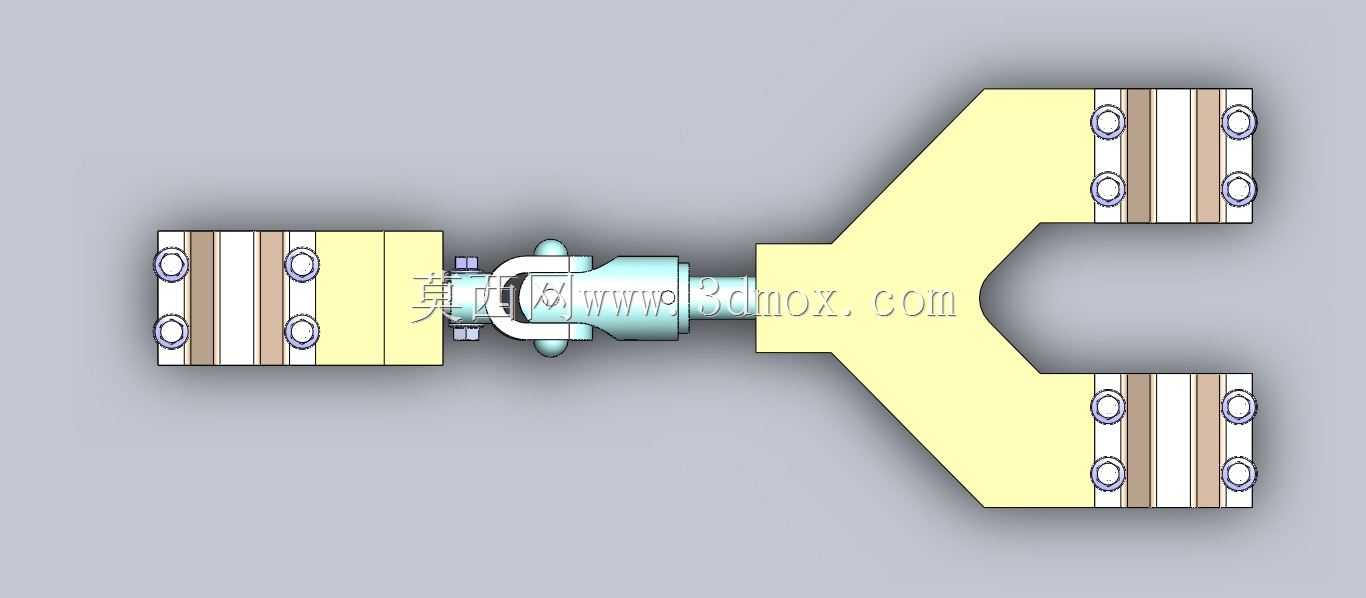

　　外形边界上，Y形支架展开宽度较大，目的是增加两个安装支腿之间的跨距，让拖挂载荷通过多点传递到车体，而不是依赖中央单点受力。支架厚度和孔边距按照常见轻型拖挂载荷设计，安装孔周围保留足够补强区域，减少孔口挤压变形。中部连接轴的直径与球头座相匹配，外部设置限位台阶，装配后可限制接头轴向窜动；端部锁紧结构用于防止牵引销在振动中松脱，适合摩托车长期行驶时的颠簸工况。

　　设计思路上，该装置没有把牵引点直接做成固定死接头，而是把“车体适配”和“牵引耦合”分成两段处理。分叉板负责适应不同安装孔距，中部球头组件负责提供转动自由度，这样在更换拖斗、行李拖车或小型搬运架时，只需检查耦合端和锁销状态，不必重新制作车体侧支架。安装时需保证Y形两支腿对称固定，牵引轴线尽量位于车辆纵向中心面上，若左右孔位高低不一致，会导致拖车行驶偏摆或球头异常磨损。

　　在实际用途方面，该结构可用于轻型物料转运、户外露营拖挂、短途工具搬运等场景。装置承受的核心载荷是起步和制动时的纵向冲击，因此支架与车体连接面应贴合平整，螺栓需按对角线顺序紧固；球头耦合处应保留转动空间，周边不能与尾灯、挡泥板或链条发生干涉。整体建模时，安装孔、销孔、球头座和分叉过渡圆角均按实体配合关系建立，便于后续检查装配间隙、牵引角度以及拖车在极限转向时的运动边界。
