十字轴式万向联轴器铰接传动结构

　　这套十字轴式万向联轴器结构，主要用于两根传动轴之间存在轴线夹角、安装对中偏差或工作中相对摆角持续变化的动力传递场景，在农用机械行走机构、轻型工程机械操纵连杆、输送设备转角传动、改装车辆挂接传动以及小型工业设备的错位轴系连接中都十分常见。它的核心作用不是单纯把两根轴硬性接在一起，而是在输入端与输出端无法保持严格同轴的情况下，仍能连续传递旋转扭矩，避免刚性连接因别劲造成轴颈弯曲、轴承过载或键连接松动。

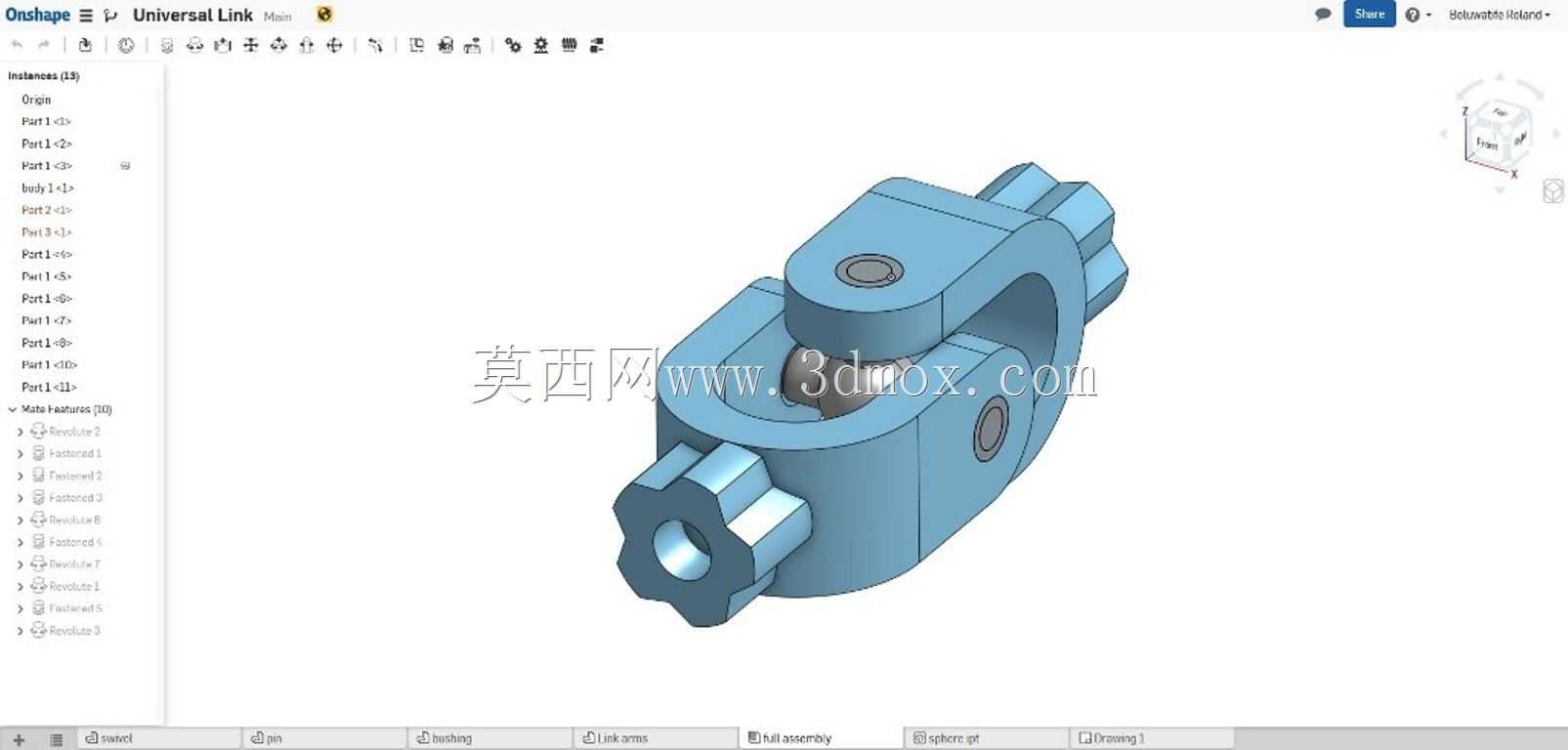

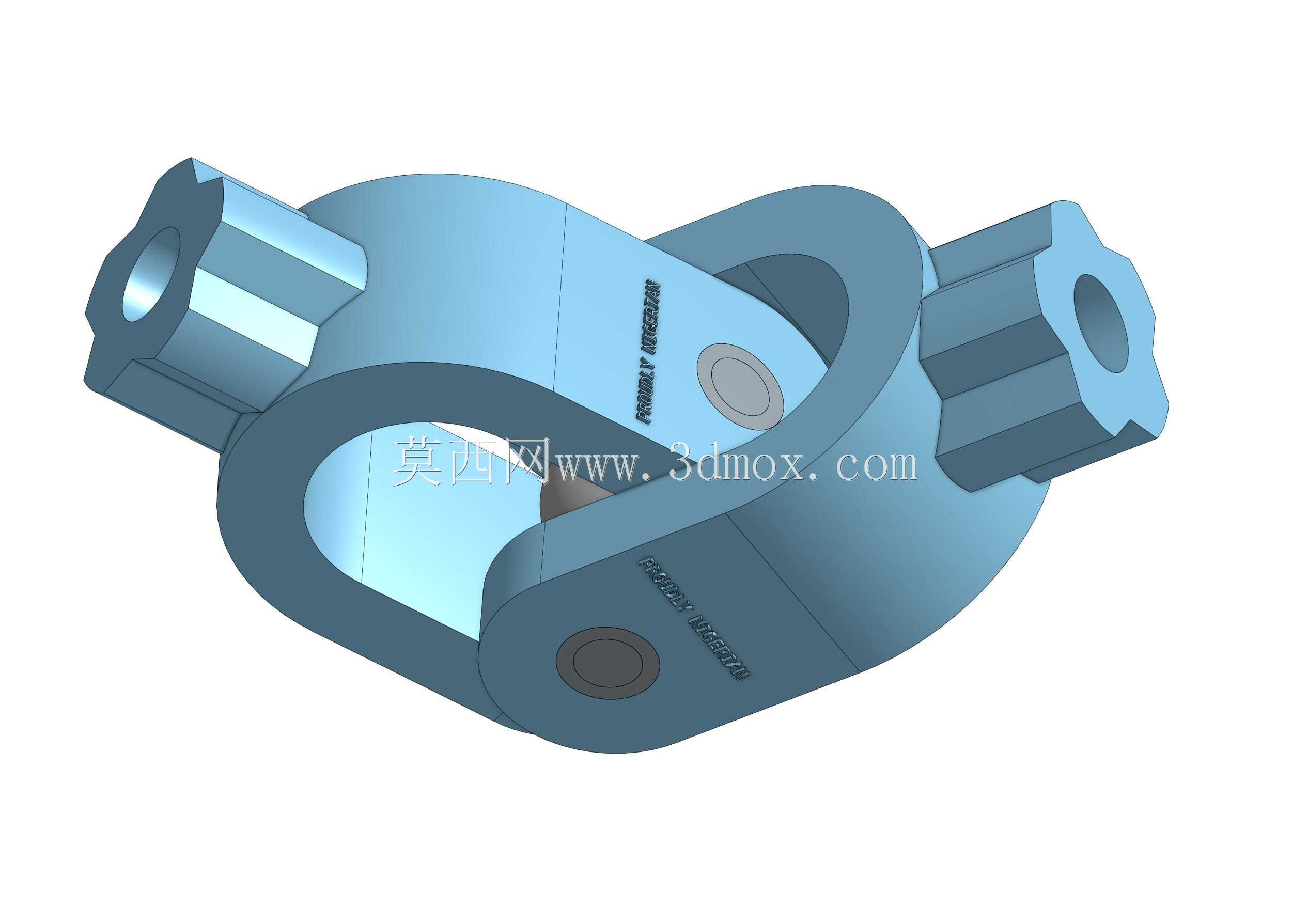

　　从结构上看，模型采用两侧叉形接头与中间十字铰接件配合的经典布局。两端叉头各保留一组同轴销孔，十字轴的四个轴颈分别嵌入两个叉头的垂直孔系中，形成两条相互垂直的回转轴线；这样当主动端转动时，运动可通过十字轴的空间摆动传递到从动端，即使两轴之间存在一定夹角，铰接点也能实时补偿角度变化。叉头端部做成带内孔的外伸轴段，可直接对接轴端、焊接管件或通过销、键与外部构件固定；外轮廓的花键状多边造型既增加了端部握持与防转面积，也便于在装配时夹持定位。

　　建模时需要重点控制十字轴四轴颈的同轴度和垂直度。两组孔系若在空间中不垂直，会造成转动卡滞；叉头两侧耳板的孔中心距、孔径与十字轴轴颈之间应保留合理配合间隙，间隙过小会在摆角运动中发热咬死，过大则引起冲击和空回。耳板厚度围绕销孔受力区布置，叉口内侧留出十字轴摆动空间，保证在设计最大折角范围内十字轴不与叉体内壁发生干涉。中间铰接区域的圆形衬套或轴套结构，体现了对磨损面的考虑：实际加工中常在十字轴轴颈处布置滚针轴承或耐磨衬套，以降低反复摆动带来的摩擦，并便于维护更换。

　　安装边界方面，两端轴孔中心到十字轴中心的距离决定了联轴器的回转半径和最小安装长度；叉头外宽、耳板外径以及端部轴段直径，共同限制了周边机架、护罩和管件的布置空间。选型时不能只看额定扭矩，还要校核最大轴间夹角、转速、冲击载荷和折角运动频率。折角过大时，单万向节会产生周期性转速波动，若用于要求平稳传动的场合，常需成对使用双万向节并进行相位布置，以抵消从动端的速度不均。

　　整体模型把叉体、十字轴、铰接衬套和端部连接段的关系表达得比较清楚，适合用于传动方案校核、运动干涉检查、铰接部位细节设计以及非标联轴器改型参考。
