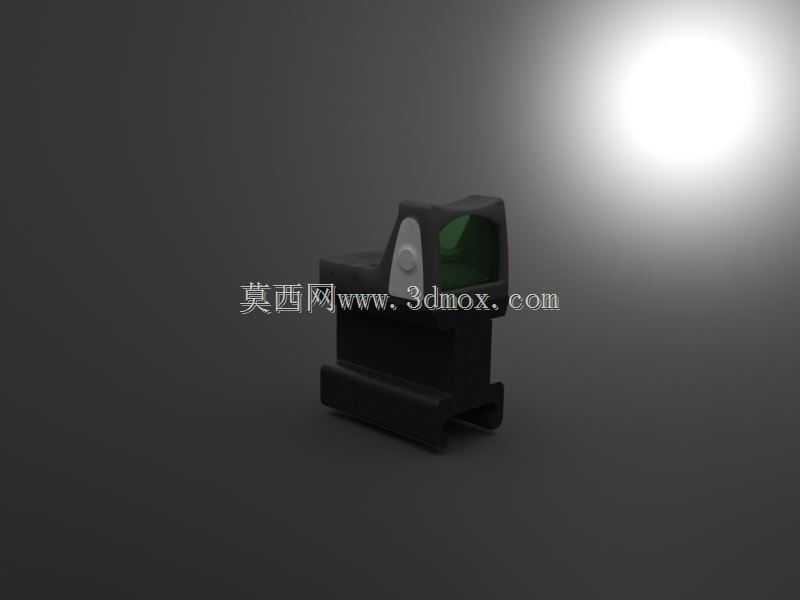

步枪导轨用内红点反射瞄准镜结构

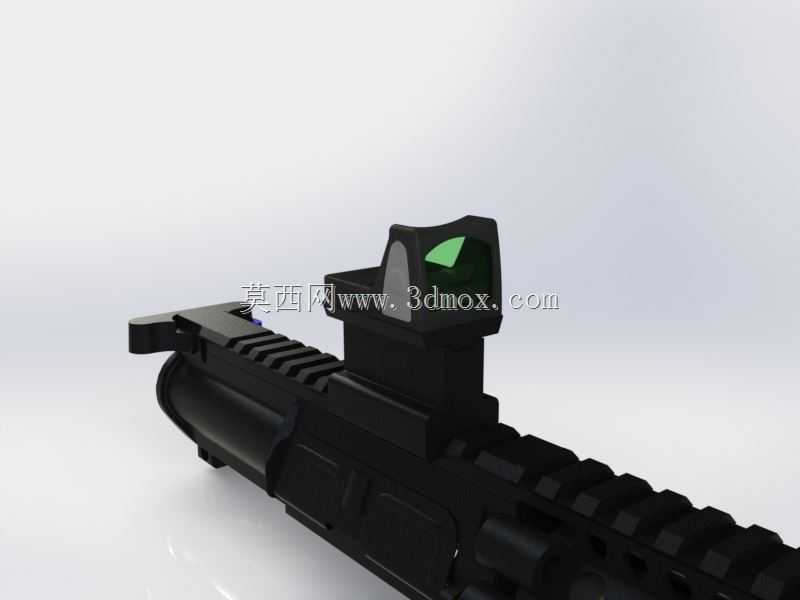

　　这套反射式内红点瞄准镜结构，主要面向轻武器战术附件的装配验证与外形匹配场景，适配市面主流皮卡汀尼导轨接口，可直接搭载在AR系列、AK系列等自动步枪的机匣顶部导轨段，也可平移用于训练教具、模拟射击平台、战术装备展示件的配套结构开发。从实际使用逻辑看，这类瞄具不需要射手刻意对齐传统机械瞄具的准星与照门，双眼保持睁开即可将视野内的红色分点叠加到目标方向，在近距离突入、快速指向射击、低光照环境瞄准中，能大幅压缩从抬枪到锁定目标的反应时间，同时保留射手对周边环境的全域观察能力，避免单眼贴腮瞄准带来的视野收窄问题。

　　建模过程中优先还原了瞄具的核心装配边界：底部夹持座完全按照标准皮卡汀尼导轨的齿距、槽宽、锁紧间隙做匹配，底座两侧预留锁紧螺钉的安装空间，保证装夹后不会出现横向窜动、前后滑移；镜身主体做了低矮化轮廓处理，整体高度控制在适配机械瞄具共视 witness 的区间，即便红点瞄具断电或分划失效，也可以透过镜身下方的备用机械瞄具完成应急瞄准，不会完全遮挡原枪的机械瞄准线。

　　结构分层上，底座上方设置加高转接段，用来把红点镜体抬到合适的出瞳高度，射手采用正常贴腮姿态时，视线无需刻意上下偏移就能自然落在镜片视场内；镜壳内部预留了分光镜片、LED发光模组、电池仓、调节旋钮的安装空间，前端的反射镜片做了倾斜布置，符合反射式瞄具的光路几何关系——发光源从镜身侧下方投射分划图像，经斜置分光镜片反射后进入人眼，同时外部环境光线可以直接透过镜片，实现分划与实景的叠加。镜身顶部和侧部分别预留风偏、高低调节旋钮的安装位，对应实弹校枪时的弹道归零调整，两个调节方向的旋钮行程、卡位结构都按照常规战术瞄具的调节逻辑做了简化还原，外壳边角全部做了圆弧过渡，避免战术操作中勾挂装具、衣物。

　　外形尺寸方面，整个瞄具装配后长度控制在较短区间，不会过度延伸到导轨前方遮挡其他战术附件的安装位置，镜身宽度窄于常见的望远式瞄准镜，整枪携行时不容易磕碰障碍物；底座的锁紧结构做了快拆式的轮廓预留，既可以做成螺钉锁紧的固定式版本，也可以快速改造为扳扣式快拆结构，满足不同场景下频繁拆装、切换不同武器平台的使用需求。建模时也还原了镜片的绿色镀膜外观、镜身哑光黑的表面处理质感，整体结构没有冗余突出件，所有外轮廓都顺着枪械导轨的走向做流线收敛，装在枪身后不会破坏原有的握持、上膛、换弹匣操作动线，既可以作为枪械改装方案的结构验证载体，也能用于战术训练装备的配套结构设计参考。
