桁架式高架桥梁承重支撑结构

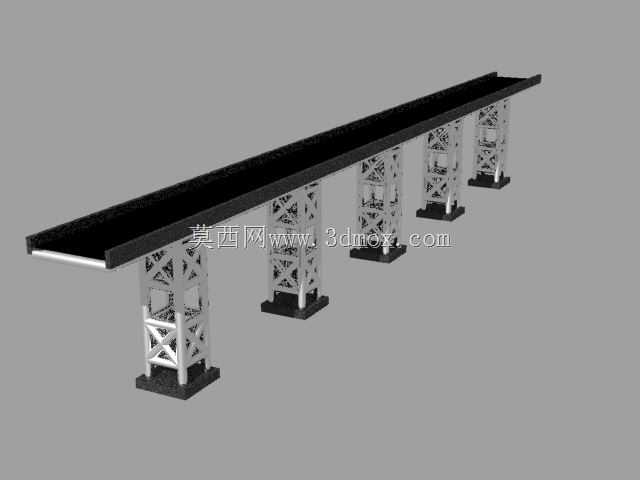

　　这套结构的核心是一条长跨距的桥面承载梁，下方沿纵向均匀布置五组独立的桁架式支撑塔架，整体呈现典型的高架栈桥或工业管廊桥的布置形态。桥面部分采用扁平矩形截面的通长梁体，顶面作为通行或铺设载体，梁底与各塔架顶部通过连接节点传力，承担竖向荷载并将其分散至各个支撑点。

　　支撑塔架是整个结构受力的关键。每组塔架由四根主立柱构成矩形框架，立柱之间在多个高度层布置交叉斜撑，形成稳定的桁架格构体系。这种格构式设计相比实腹柱能在显著减轻自重的同时获得较大的抗弯刚度，斜撑的交叉布置有效抵抗水平风载、地震作用以及可能的纵向制动力。塔架底部设置扩大的方形底座底板，底板与基础之间通过锚固方式固定，底板面积经过放大以降低对地基的压应力，适应不同承载能力的场地条件。

　　从设计思路看，五组塔架沿桥跨等间距排布，将长桥面划分为多个连续跨，控制单跨跨度在合理范围内，从而减小梁体的最大弯矩与挠度。塔架高度一致，保证桥面纵向平直；塔架之间的间距需要结合梁的截面刚度综合确定，间距过大则梁体跨中下挠明显，过小则塔架数量增加、基础工程量上升，二者之间存在明确的经济性平衡点。

　　在实际工程场景中，这类桁架支撑桥广泛用于厂区物料输送栈桥、矿山皮带机通廊、管道跨越通道以及景区或施工场地的临时高架走道。桥面可铺设皮带输送机、工艺管道或供人员巡检通行的步道。塔架的格构形式也便于在现场分段拼装、螺栓连接，运输时可将立柱与斜撑拆分为杆件，适配山区或狭窄场地的进场条件。

　　建模时需要重点把控几个边界：桥面梁的宽度决定了通行或铺设能力，梁高则直接影响竖向刚度；塔架的立柱间距决定了框架的平面稳定性，斜撑角度一般控制在四十五度左右以获得最优的轴力传递效率；底座底板的外轮廓尺寸要留出锚固螺栓的安装边距，底板厚度需满足基础反力下的抗弯要求。各塔架顶部与梁底的连接节点应保证传力明确，既要约束竖向位移，又要为温度变形留出适当的伸缩余地，避免长桥在温度变化时产生过大的附加内力。整体结构杆件以受轴力为主，材料利用效率高，适合大跨度、中等荷载的架空支撑需求。
