起重索道用可调式多轮承载牵引小车结构

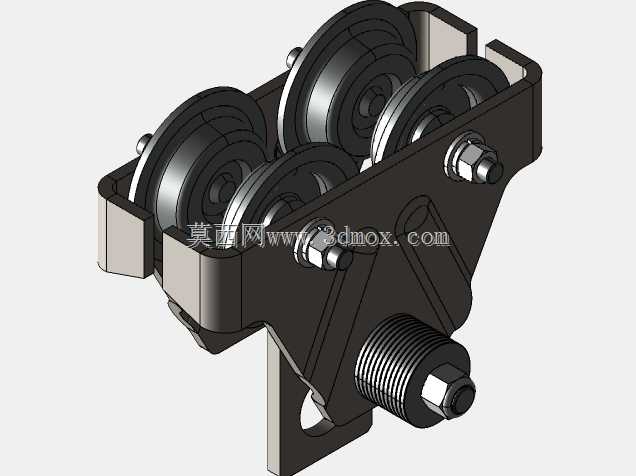

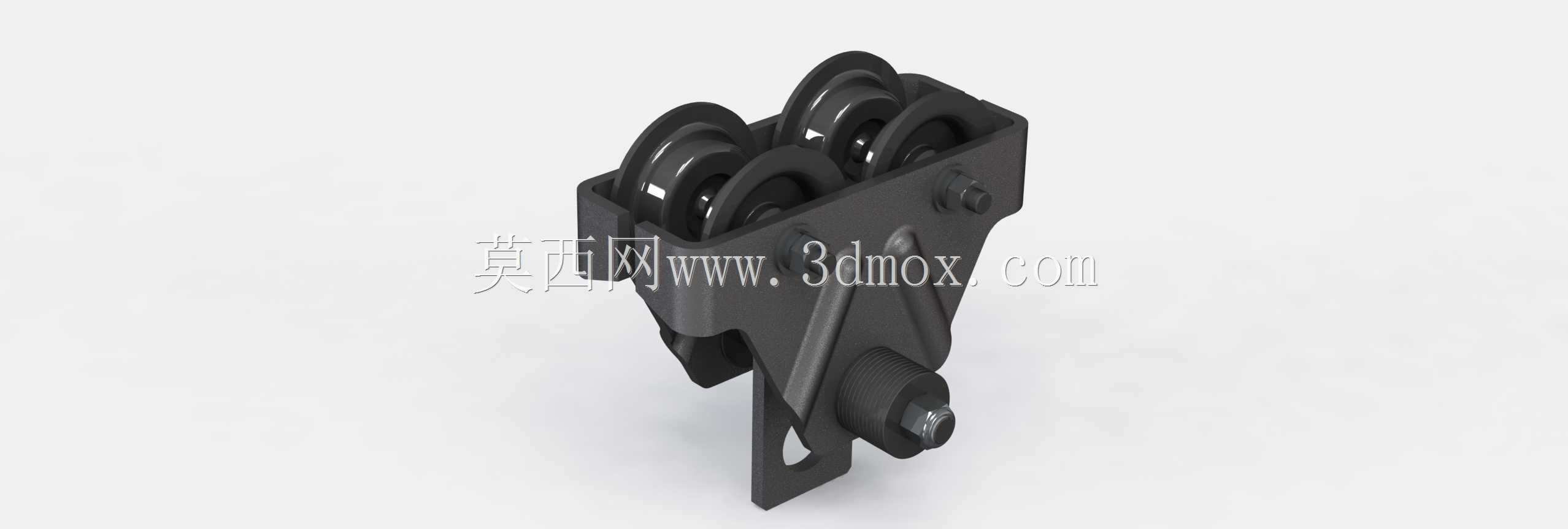

　　该套承载牵引小车主要面向架空索道、轻型起重输送线以及厂房内固定轨距吊运场景，在整条架空输送系统中承担行走支承与载荷传递的核心作用。小车本体采用折弯焊接式承力架作为主承载构件，架体上沿行走方向并列布置四组带深沟球轴承的滚轮，滚轮轮缘采用与工字钢或专用架空轨道翼缘匹配的槽型轮廓，四组滚轮分前后两跨支承，可将下部吊重均匀分散到轨道接触面上，避免单点轮压过大造成轨道局部压溃或运行卡滞。架体下部延伸出带外螺纹的张紧连接轴，轴端配置锁紧螺母，既可以直接挂载吊具、电动葫芦起升机构，也可通过螺纹旋合长度调整小车整体与下方吊点的相对间距，适配不同起升高度与索道垂度的补偿需求。

　　从现场安装边界来看，小车整体宽度由四组滚轮的跨距决定，滚轮外侧与架体折弯立板之间预留有足够的轨道翼缘避让间隙，架体顶部开口轮廓完全包覆轨道翼缘，即使在运行过程中出现小幅横向晃动，滚轮也不会从轨道上脱出；下部张紧轴的螺纹段长度覆盖常规吊点调节行程，轴端六角锁紧结构可在调整到位后直接施加预紧力矩，防止吊运过程中螺纹松退。架体侧板上开设的工艺减重孔在不削弱主受力截面的前提下降低了小车自重，滚轮销轴两端均采用带防松垫的六角螺母锁紧，销轴与架体立板的配合孔采用铰制加工，保证四轮的同轴度与平行度。

　　在结构设计思路上，该小车优先保证运行平顺性与承载冗余：四滚轮的布置形式相比传统双轮小车大幅降低了单轮接触应力，适合在长距离架空轨道上频繁往复行走；滚轮内部轴承选用密封型深沟球结构，可在多粉尘的车间、户外堆场环境下长期免维护运行；架体的折弯走向完全顺着载荷传递路径规划，从滚轮支承位到下部吊点的力流过渡平滑，不存在应力集中的突兀截面。实际选型时，只需核对轨道翼缘宽度与滚轮槽宽的匹配关系、下部张紧轴的螺纹规格以及小车整体高度方向的安装净空，即可直接配套到架空起重线路中，完成行走承载单元的快速装配。
