工业输送线钢结构与多类槽体钣金结构

　　这套三维结构围绕散料输送、车间管线敷设和钢构架支撑三类常见工程需求展开，主体由多层型钢框架、竖向支撑立柱、横向连接梁以及沿架体布置的槽类构件组成。槽体部分覆盖输送机卸料槽、细槽、管槽和双向管槽，能够在物料转接、管线导向、分支输送等场景中承担导流、约束和承载作用。

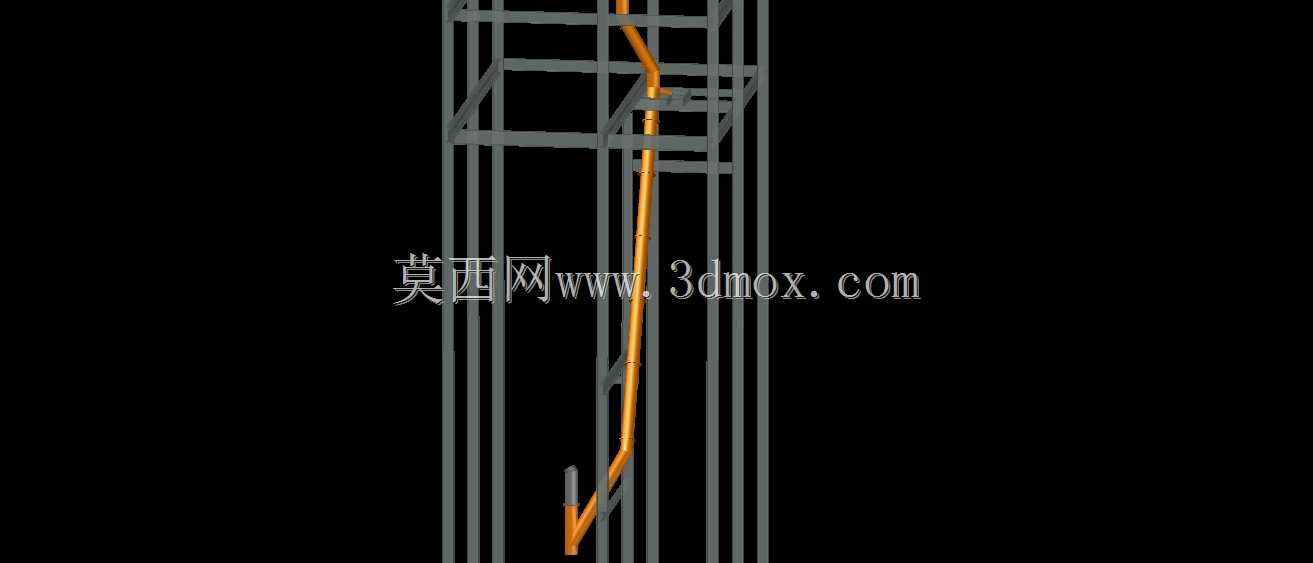

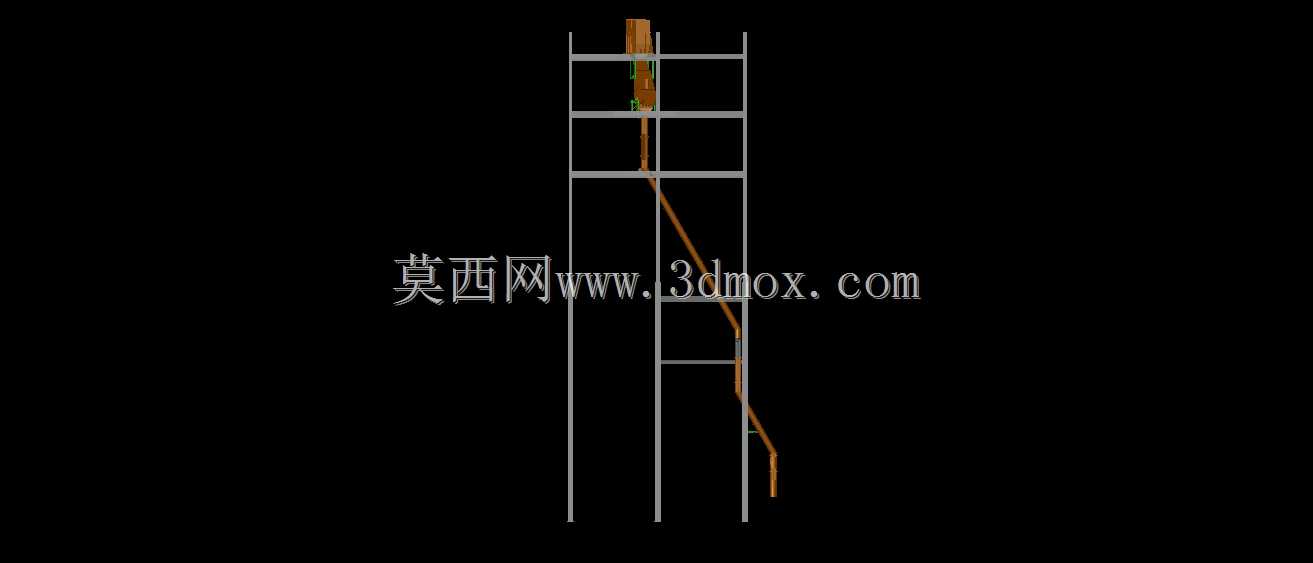

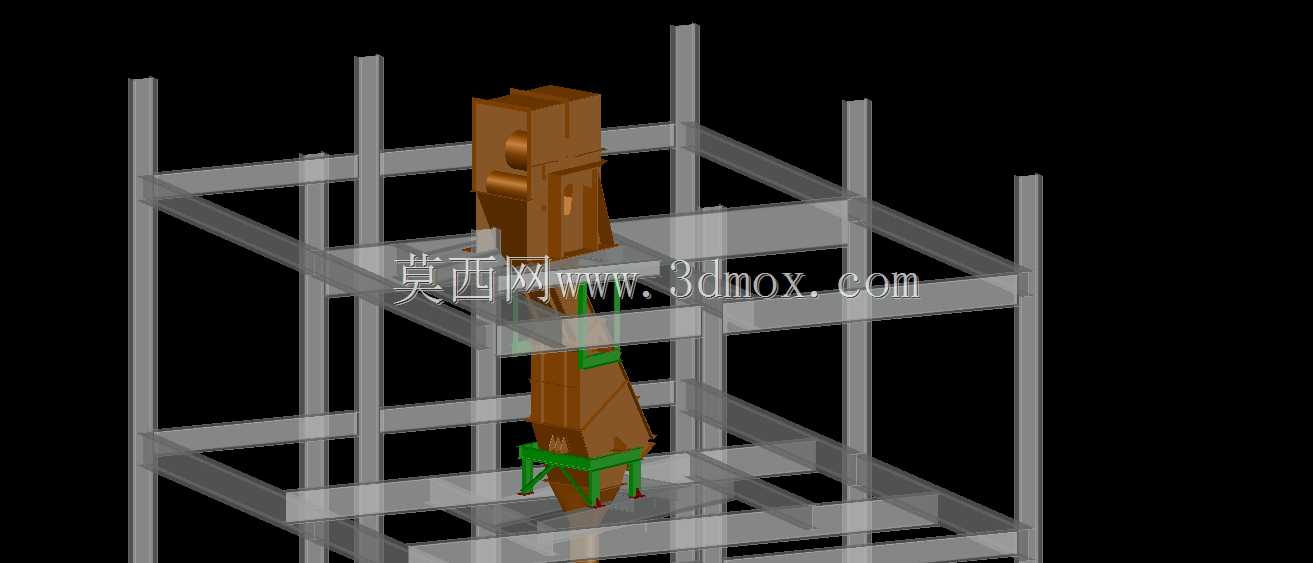

　　从现场布置逻辑看，钢构架采用矩形截面杆件形成多层平台，立柱沿纵向连续排布，横梁在不同高度形成稳定连接面。这样的布置既可为槽体提供固定基准，也便于后期在框架内增加检修平台、护栏、溜管或其他附属件。框架杆件之间的间距需要结合槽体宽度、物料冲击位置和安装操作空间确定，避免槽体吊挂后与立柱、横梁发生干涉。

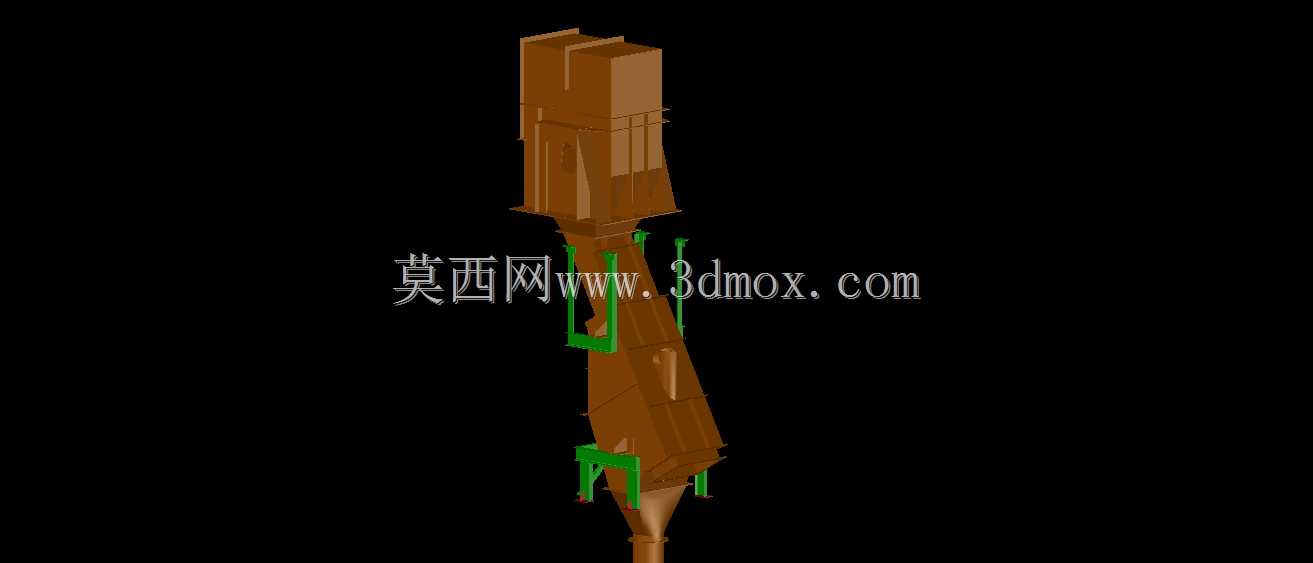

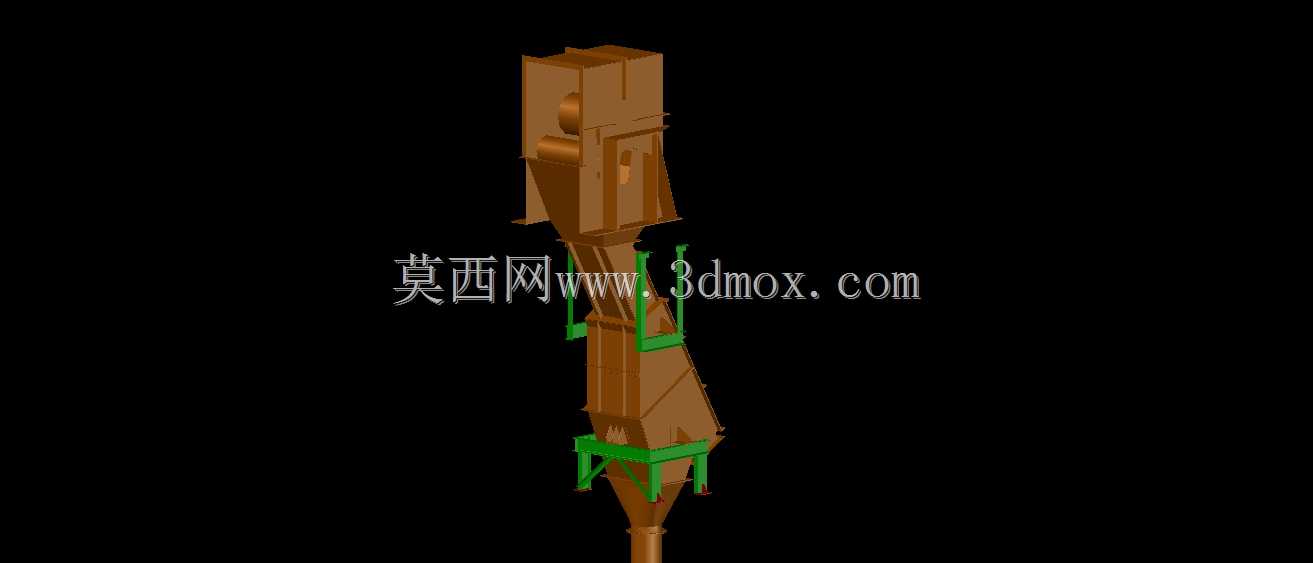

　　卸料槽通常设置在输送机头部或转运点附近，作用是把上游皮带、溜管或给料设备排出的物料引导至下游设备。模型中槽体走向随钢架高度变化，局部存在弯折段，设计时需要重点控制入口对中、出口落差和内壁倾角。倾角过小会造成积料，倾角过大则可能增加物料冲击和磨损；对于颗粒较大、磨琢性较强的物料，还应在受料面预留衬板安装位置。

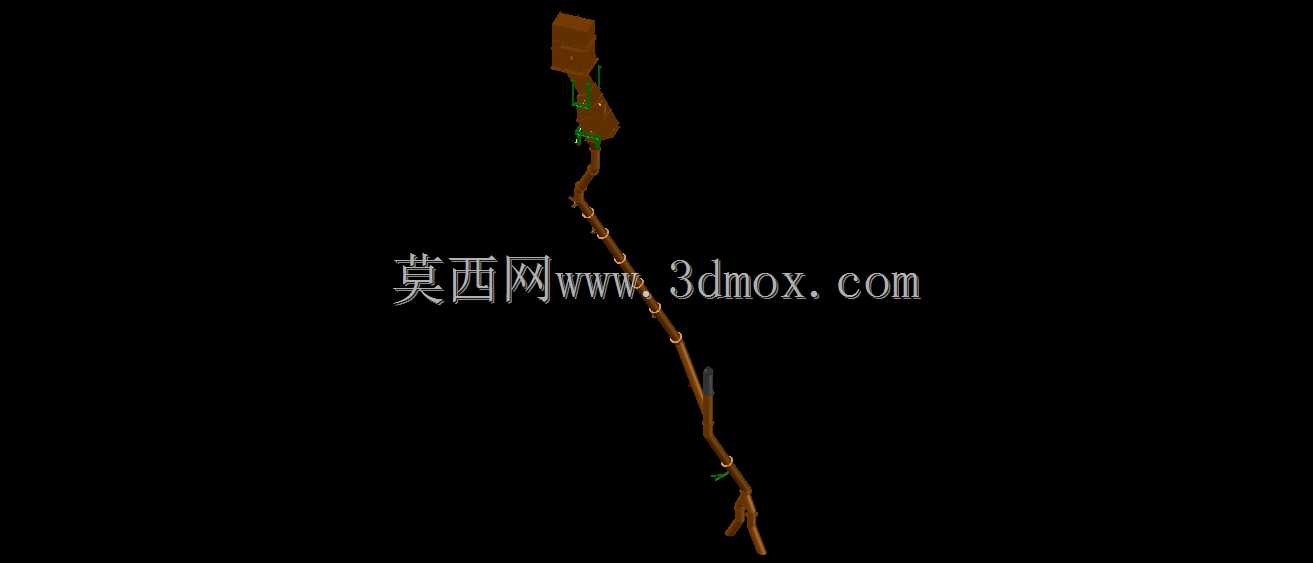

　　细槽与管槽更强调导向精度和布置紧凑性。细槽适用于窄幅物料、线缆或小型构件的定向通过，截面宽度相对有限，侧壁需要保持连续平直，以减少卡滞风险。管槽则以封闭或半封闭方式约束管线，适合电缆、压缩空气管、润滑管或小型工艺管道沿设备框架敷设。槽体在转弯处采用平滑过渡，可降低管线弯曲应力，也能避免现场安装时出现强行折弯。

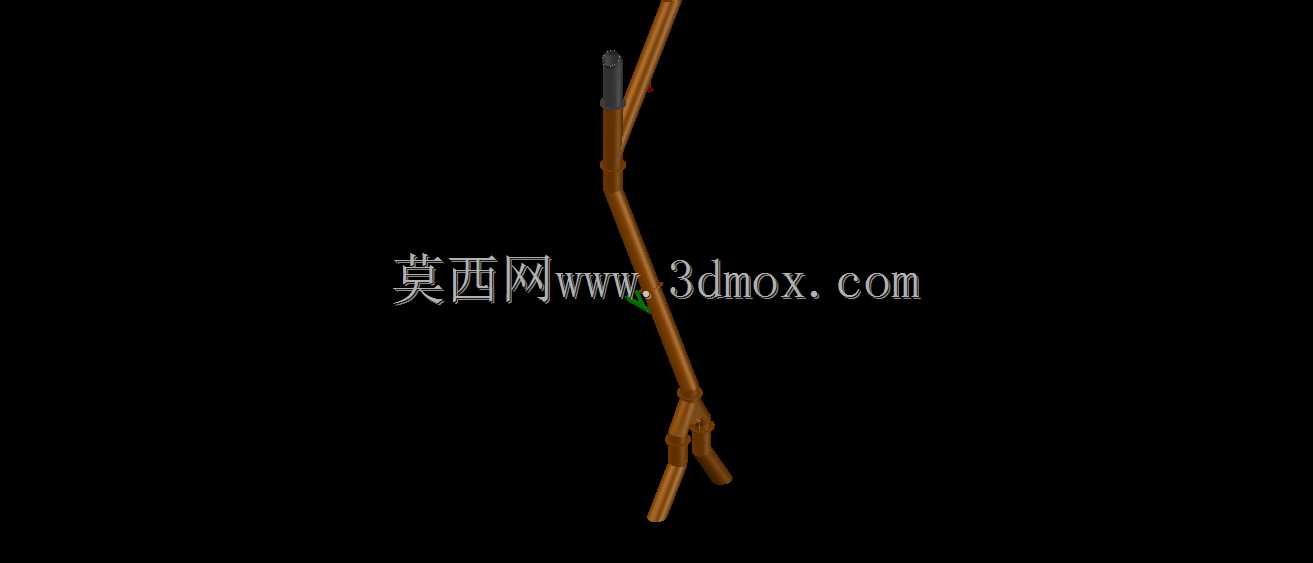

　　双向管槽的价值在于同一通道内实现两个方向的分流或汇流。结构设计时需要在分支位置保持流道或管线走向清晰，交汇处不能形成尖锐死角。若用于物料输送，应核对两股料流的汇入角度和冲击方向；若用于管线布置，则应保证检修时能够分别拆装，不被相邻槽壁遮挡。

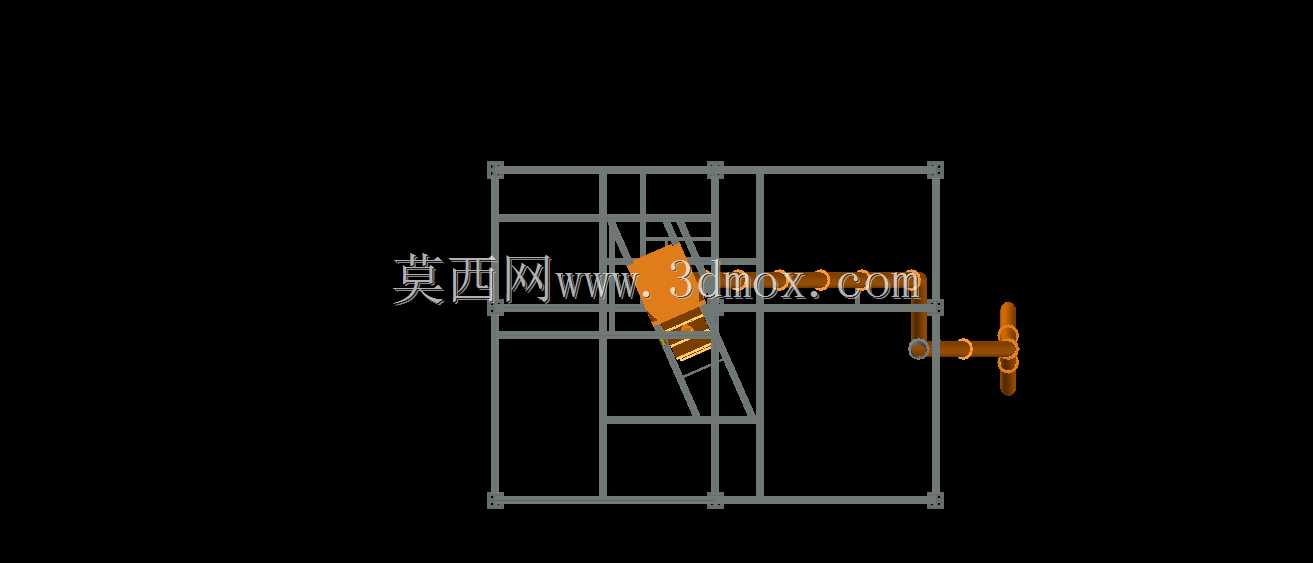

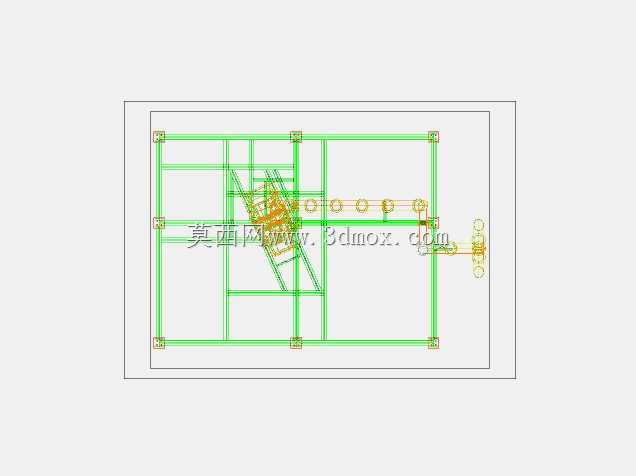

　　外形尺寸方面，模型以高窄型立式框架为基础，槽体沿框架高度方向延伸，平面占地较小，适合安装在车间通道边缘、设备转接段或厂房立柱附近。安装边界主要受槽体外侧悬挑尺寸、法兰连接宽度、检修门开启范围以及管道弯曲半径影响。落地支撑面应保证立柱底板与预埋板或地脚螺栓位置对应，多层横梁的标高则要与上下游设备接口保持一致。

　　建模过程中，钢结构杆件按中心线定位后再赋予截面，能够快速校核层高、跨距和碰撞关系；槽体采用钣金折弯思路建立，可直观反映壁厚、折弯半径、法兰边和加强筋位置。对于需要下料制作的部分，应在槽体折弯处保留合理工艺圆角，在连接孔位处留出装配余量，并使槽体分段长度适应运输和现场吊装条件。整体结构不追求复杂外观，而以接口准确、流道顺畅、支撑可靠和维护可达为核心。
