无驱动封闭式水平螺旋给料输送设备

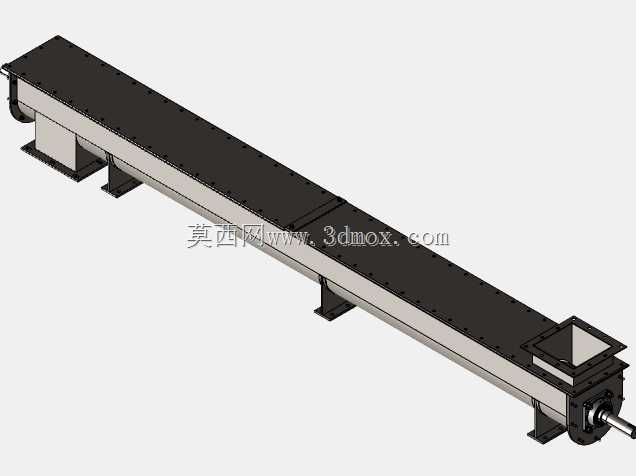

　　这套无电机款水平螺旋输送结构，面向散状物料的密闭转运工况搭建，常见于粮食加工、建材配料、化工粉体输送、污水处理污泥转运以及车间边角料收集产线，承担水平段连续给料、定量转序的作用。整机采用长条形U型槽加盖板的封闭布局，槽体上方沿全长布置分段式法兰盖板，通过均布螺栓紧固密封，既可以避免粉状、颗粒状物料在输送过程中扬尘外溢，也能阻挡外部杂物落入料腔，需要检修内部螺旋叶片时，可逐段拆卸盖板清理卡料、检查叶片磨损情况。

　　槽体一端设置方形进料斗，物料从上方料仓或卸料口直接落入槽内，另一端伸出螺旋轴轴头，现场安装时可配套链轮、皮带轮或者联轴器对接减速驱动单元，根据输送物料的密度、输送量需求选配对应功率的驱动件，设备本体预留的轴端安装位适配常规通用减速组件，不需要额外改造槽体端部结构。槽体下方沿长度方向分布多组立式支撑脚，支撑脚底部带水平安装底板，开孔匹配地脚螺栓固定点位，现场就位时只需将整机调平后锁定在预埋基础或者钢结构机架上，即可对接上下游料口。

　　建模过程中完整还原了槽体卷板折弯、端部轴承座密封、中间吊挂轴承、螺旋叶片连续焊接、槽体法兰翻边、支撑筋板补强的全部细节：槽体侧壁与底部过渡位置做了圆弧处理，避免粉料在槽内角部积料；螺旋叶片与槽体内壁预留均匀运转间隙，既防止叶片运转时刮蹭槽壁产生异响，也能减少残留物料卡滞的概率；端盖位置设置了填料密封结构，针对细粉、湿料工况可以阻挡物料从轴端缝隙泄漏。

　　整机长度方向为直线布局，横截面尺寸紧凑，宽度方向仅包含槽体、侧边法兰与支撑脚外沿，在车间狭窄的设备夹层、料仓下方预留空间内也能布置安装；进料口的方形法兰尺寸匹配常规料仓卸料口，出料端可根据现场需求对接下方溜管、提升机进料段或者配料秤入口。结构设计上没有集成驱动电机，留给现场布局更大的适配空间，既可以左端布置驱动也可以右端布置，适配不同产线的走线、检修通道规划；支撑脚的间距经过载荷校核，长槽体满载物料时不会出现中部下挠变形，螺旋轴运转时的同轴度可以得到保障，中间吊挂轴承分担长轴的径向载荷，避免长螺旋轴运转时出现挠曲、叶片擦碰槽体的故障。针对磨琢性较强的物料，建模时槽体壁厚、叶片厚度都保留了加厚选型的结构余量，工程师可以在此基础上直接修改叶片螺距、槽体长度、进出料口位置，快速衍生出不同输送距离、不同输送倾角的变型设备。
