托尔瓦普莱加达斜置导料溜槽钢结构

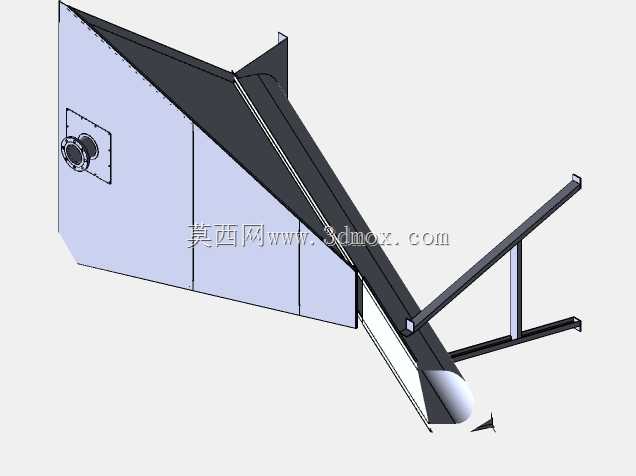

　　该结构对应散料输送系统中常见的斜置导料溜槽，主体由上部受料斗、倾斜溜管、底部出料口以及外侧支撑框架组成，适用于皮带机转接点、筛分设备排料端、破碎线中转段等需要控制物料下落方向的工况。现场布置时，上游设备将颗粒状、块状或粉状物料送入上部宽口料斗，物料沿倾斜底板汇集后进入封闭溜管，在重力作用下滑向下方受料设备；封闭侧板可减少粉尘外逸和物料飞溅，端部弧形导板则用于改变料流方向，降低物料直接冲击皮带或下游设备的概率。

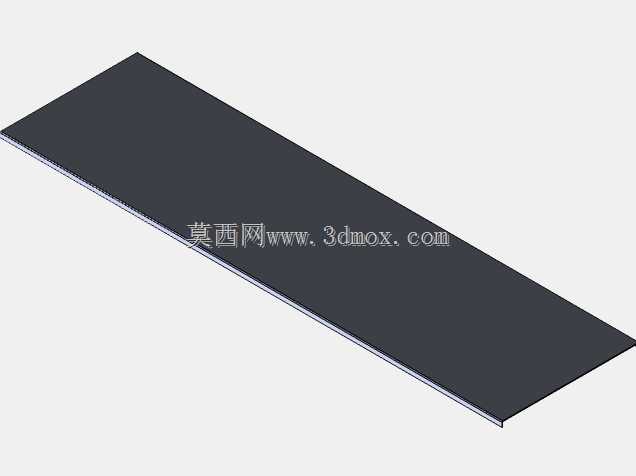

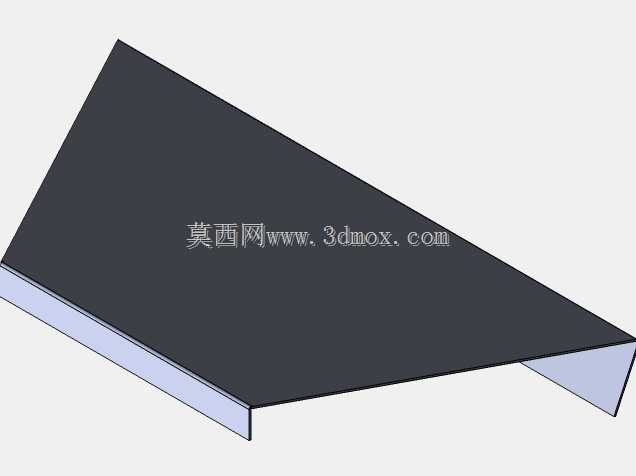

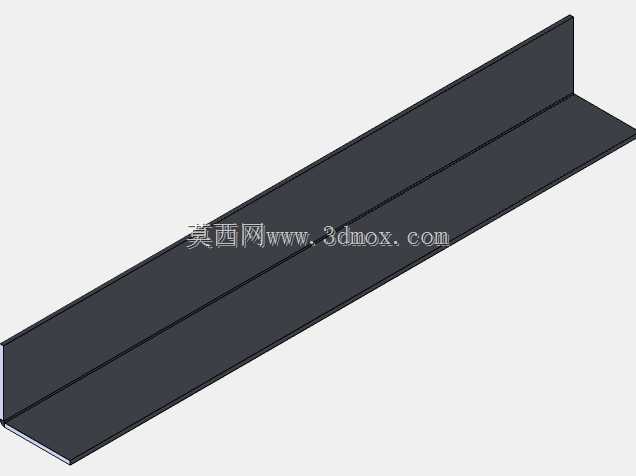

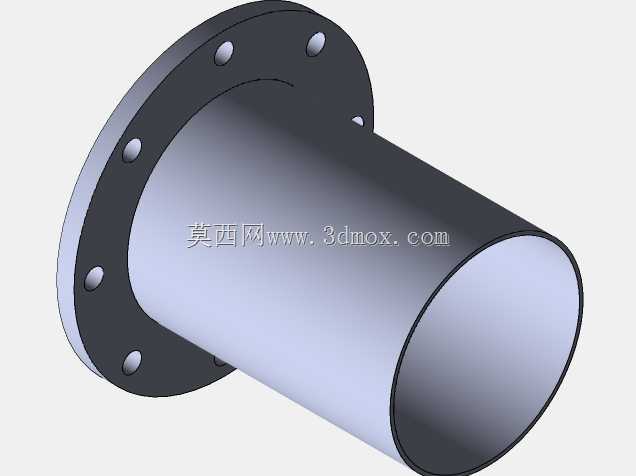

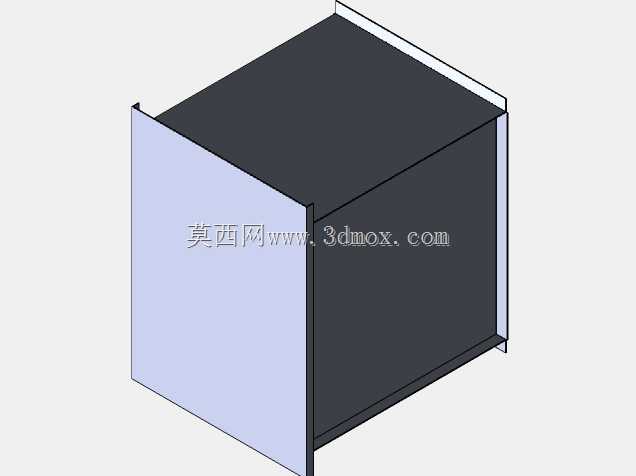

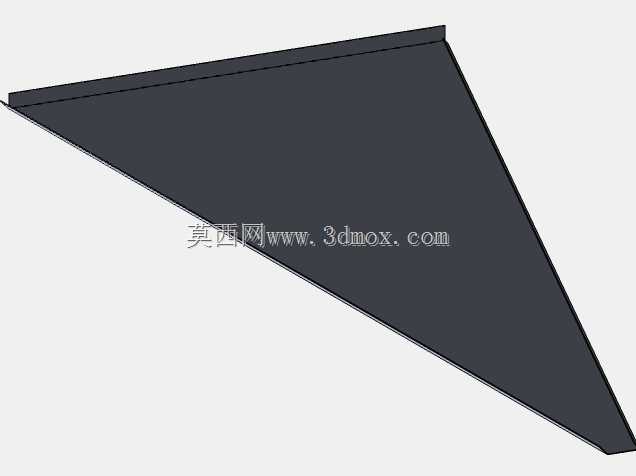

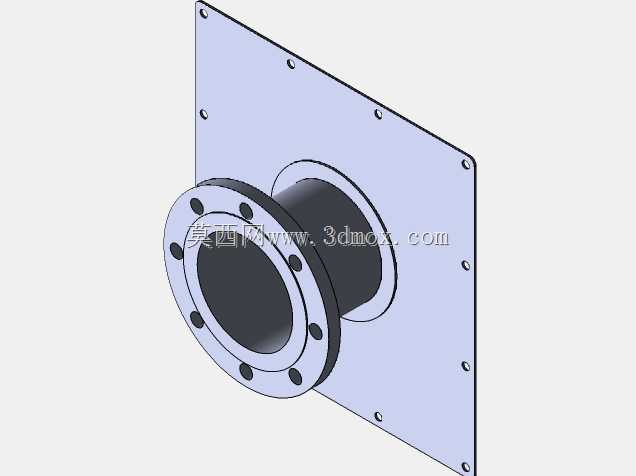

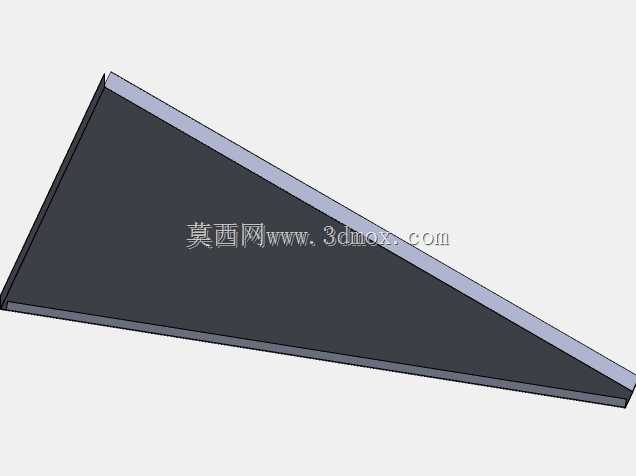

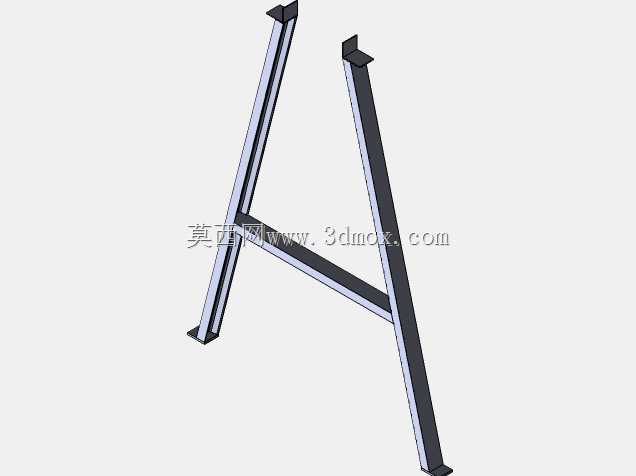

　　建模时将受料段处理为大面积多边形板件，侧板与底板采用折弯和拼焊思路表达，法兰式观察或检修口布置在侧部，便于后期检查衬板磨损、清理堵料。溜管段沿物料轨迹逐渐收窄，断面由宽变窄，能够对料流进行约束；底部圆弧导流段不是单纯装饰结构，而是根据落料角度和冲击方向设置，使物料离开溜槽时速度方向更平顺，减少偏载。外侧三角支架与斜撑承担槽体自重、物料重量及冲击载荷，支腿端部保留安装面，可与平台钢梁或预埋基础通过螺栓连接。

　　从安装边界看，设备整体呈高位受料、低位排料的斜向布局，长度方向需预留上游给料设备与下游皮带机或料仓之间的高差；宽度方向主要受上部料斗尺寸控制，支架外伸段应留出检修通道。设计中需要重点核对溜槽倾角，倾角过小会造成积料，过大则会增加物料冲击和磨损；对于磨琢性强的物料，可在内侧增加可更换衬板，在出料口设置缓冲托辊或导流挡板。该三维结构完整呈现了板厚、支撑、接口和料流路径，可用于输送转接方案校核、钣金下料参考以及现场安装干涉检查。
